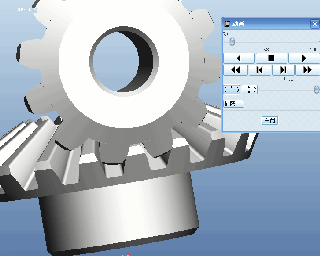

proe做了个锥齿轮的运动仿真，不知道怎么才算合格

569405329 · 发表于 2012-8-14 18:10

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

做完运动仿真下一步该怎么分析接触的合理性，请高手指点

569405329 · 发表于 2012-8-14 18:38

应该观察哪个地方？？？

hyfjy · 发表于 2012-8-14 20:24

本帖最后由 hyfjy 于 2012-8-14 20:25 编辑

根据我的经验，用PROE进行运动仿真要看清啮合区真的很难，把精度调整到最高还是看不清全部的啮合区，用UG软件就没有这类问题了，UG软件可以随时提高分辨率，看得清啮合位置。具体得把一个零件取成半透明的，另一个取成对比色，这样就能看清啮合的位置了。

鑫盛齿轮公司 · 发表于 2012-8-15 07:36

文件转换成IGS公式，传上来看看？

569405329 · 发表于 2012-8-15 18:31

鑫盛齿轮公司发表于 2012-8-15 07:36

登录/注册后可看大图

文件转换成IGS公式，传上来看看？

好的，这就上文件

569405329 · 发表于 2012-8-15 18:32

hyfjy 发表于 2012-8-14 20:24

登录/注册后可看大图

根据我的经验，用PROE进行运动仿真要看清啮合区真的很难，把精度调整到最高还是看不清全部的啮合区，用UG软 ...

ug自己还不太会，

569405329 · 发表于 2012-8-15 18:34

569405329 发表于 2012-8-15 18:32

登录/注册后可看大图

ug自己还不太会，

接触的ug太少了

569405329 · 发表于 2012-8-15 18:51

hyfjy 发表于 2012-8-14 20:24

登录/注册后可看大图

根据我的经验，用PROE进行运动仿真要看清啮合区真的很难，把精度调整到最高还是看不清全部的啮合区，用UG软 ...

你好，可以帮我做个UG二次开发文件吗？两个直齿锥齿轮1.端面模数5 齿数20 齿形角20吃高系数0.8变位系数-0.39切向变位系数-0.05 2.配偶齿轮齿数12 变位系数0.39切向变位系数0.05。加个鼓形修形。希望是2个文件，谢谢。。。。

hyfjy · 发表于 2012-8-15 21:51

本帖最后由 hyfjy 于 2012-8-15 21:53 编辑

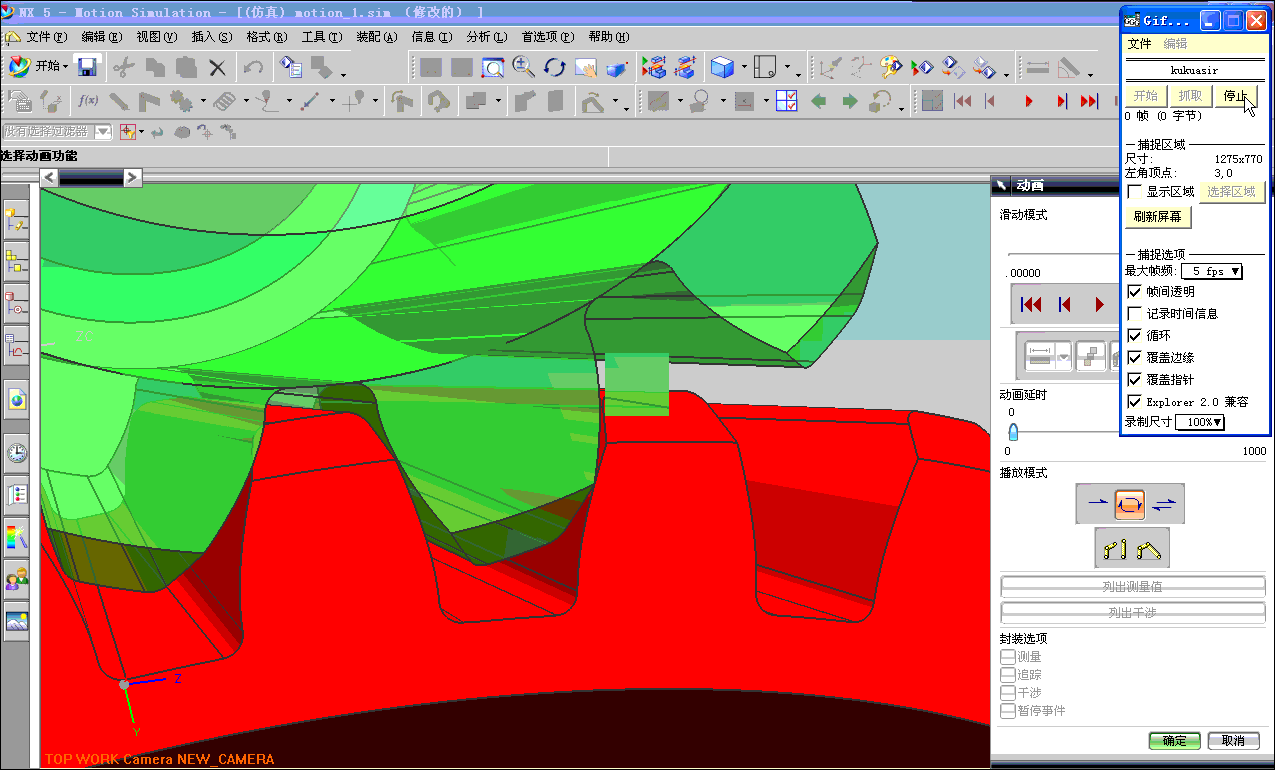

下载了IGS文件后打开，找到锥顶后装配文件，运动仿真。是用的UG5.0，得到的啮合印痕是这样的：


你再看看PROE中能否得到这样的画面。

569405329 · 发表于 2012-8-16 12:25

hyfjy 发表于 2012-8-15 21:51

登录/注册后可看大图

下载了IGS文件后打开，找到锥顶后装配文件，运动仿真。是用的UG5.0，得到的啮合印痕是这样的：

proe,得不到这种半透明的文件，这个观察比较直观，还是谢谢你。。。。
