外啮合齿轮式机油泵齿轮和普通传动齿轮的差别？？？

weihai1028 · 发表于 2012-7-12 21:49

您需要登录才可以下载或查看，没有账号？注册

x

大家好，这段时间设计一机油泵，以前没有设计过，不知道机油泵齿轮和普通传动齿轮的差别？？？比如精度啊侧间隙啊等等大家都来讨论一下多方面讨论谢谢！！！！！！！！

weihai1028 · 发表于 2012-7-13 20:44

顶起来

hyfjy · 发表于 2012-7-13 21:21

油泵设计与普通的齿轮设计在计算上是一样的，但在按排齿高系数及顶隙系数时，各厂都有其不对外的秘密，这才是技术的核心，要靠自己相当长时间的摸索才能总结出来的，所以第一次搞，用普通刀具加工的结果一般不会太如意。

hyfjy · 发表于 2012-7-13 21:22

油泵设计与普通的齿轮设计在计算上是一样的，但在按排齿高系数及顶隙系数时，各厂都有其不对外的秘密，这才是技术的核心，要靠自己相当长时间的摸索才能总结出来的，所以第一次搞，用普通刀具加工的结果一般不会太如意。

libiao · 发表于 2012-7-13 21:33

我们加工模数从0.8、1.25、2.5到m=6的油泵齿轮，专用修缘滚刀，自行设计，效果不错！
现在，有双模数双压力角的的油泵齿轮，早已批量生产，值得关注。

weihai1028 · 发表于 2012-7-13 21:40

本帖最后由 weihai1028 于 2012-7-13 21:42 编辑

hyfjy 发表于 2012-7-13 21:22

登录/注册后可看大图

油泵设计与普通的齿轮设计在计算上是一样的，但在按排齿高系数及顶隙系数时，各厂都有其不对外的秘密，这才 ...

有这样一对参数：Z1=Z2=9，m=4.5 x1=x2=0.4504，a=43.76， ha=1，c=0.25，压力角=20° 直齿；或（ha=1，c=0.4，计算后都修顶至直径52） . 以上2方案你觉得如何？？？谢谢

weihai1028 · 发表于 2012-7-13 22:11

libiao 发表于 2012-7-13 21:33

登录/注册后可看大图

我们加工模数从0.8、1.25、2.5到m=6的油泵齿轮，专用修缘滚刀，自行设计，效果不错！
现在，有双模数双压力 ...

你们用的刀具是标准的还是非标的？也就是说哪一种设计出来的机油泵：1供油效率、2外形尺寸最小、3噪音较小、4磨损最小，不知道设计时有什么说法。能给个你们生产的具体例子大家分析一下不？谢谢

libiao · 发表于 2012-7-13 22:56

费爷都说了，“各厂都有其不对外的秘密，这才是技术的核心”，呵呵。

freefreemen · 发表于 2012-7-14 07:45

反正重合度在1.1~1.2之间

hyfjy · 发表于 2012-7-14 20:50

本帖最后由 hyfjy 于 2012-7-14 20:59 编辑

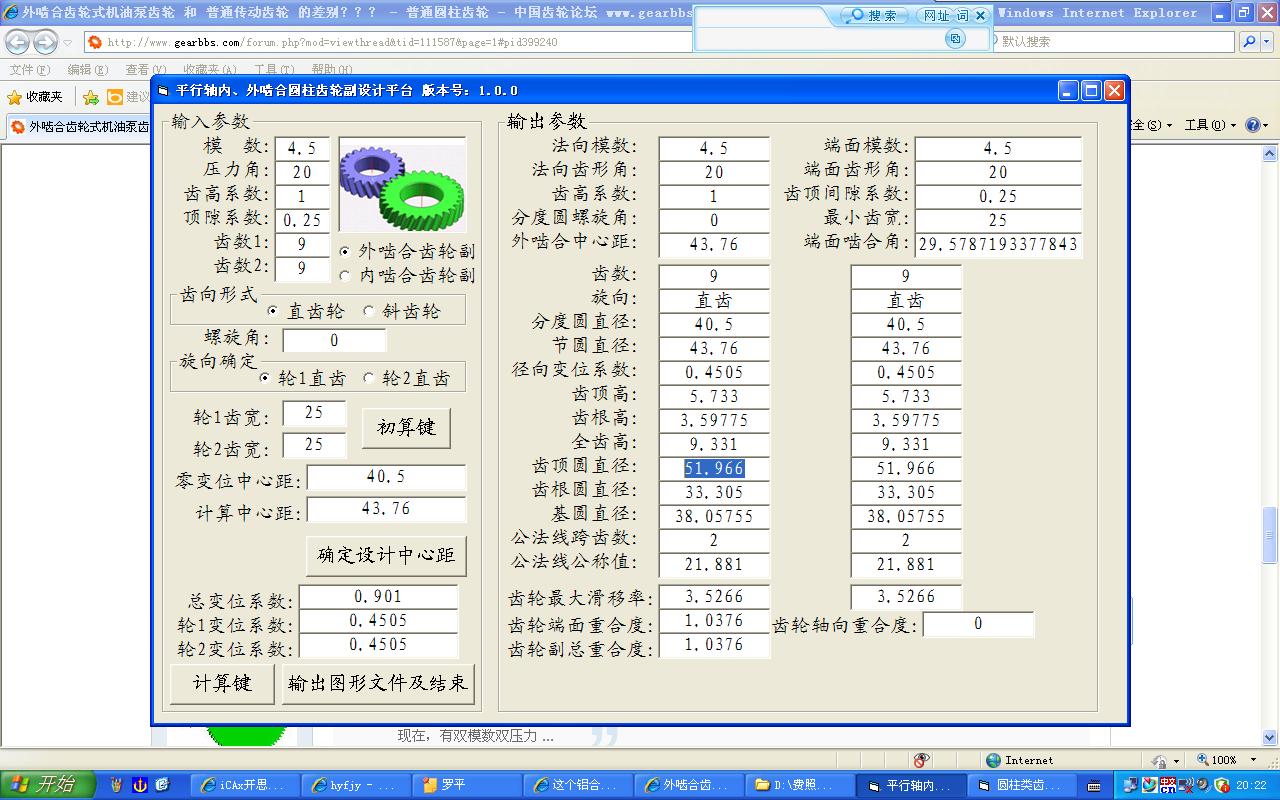

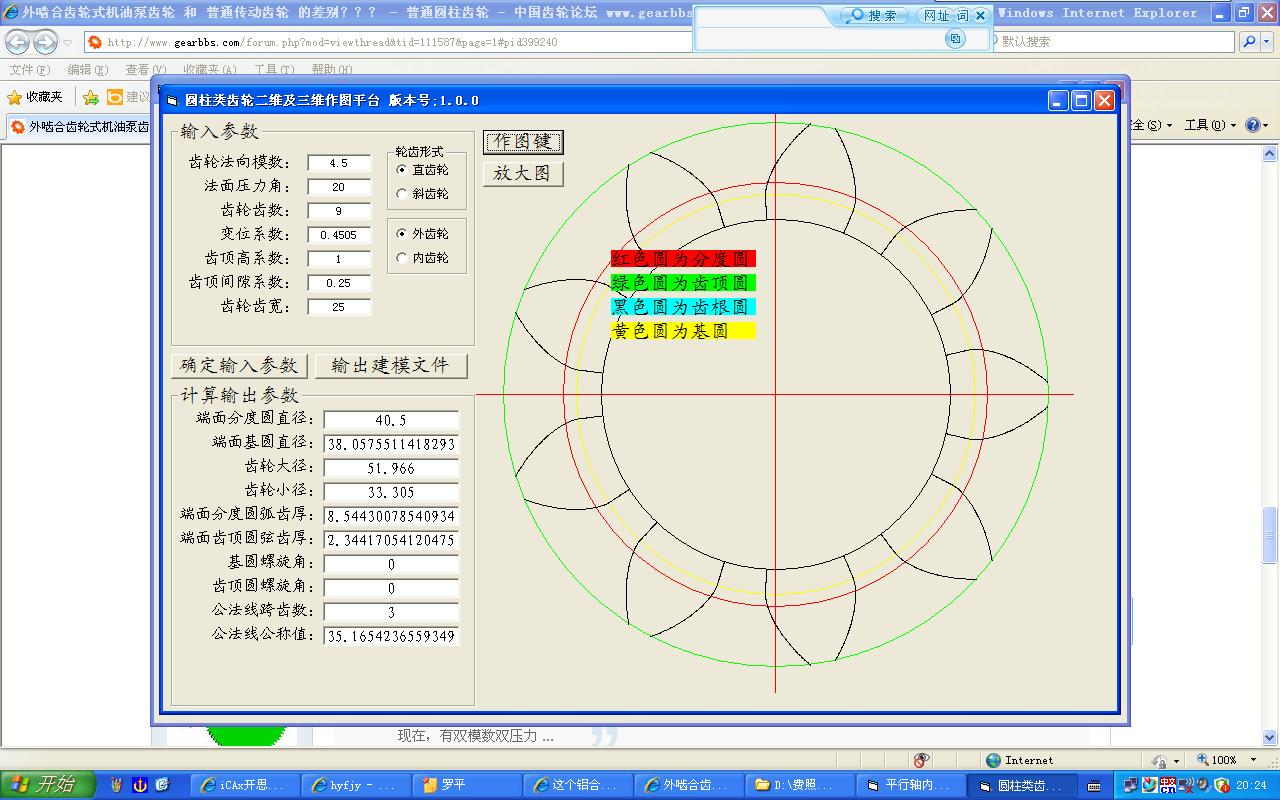

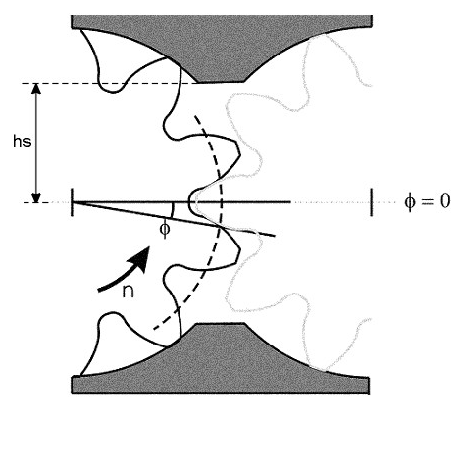

根据楼主的参数计算了一下，如图，单个齿轮的外型也可看出，重合度太小，可能内漏较严重。

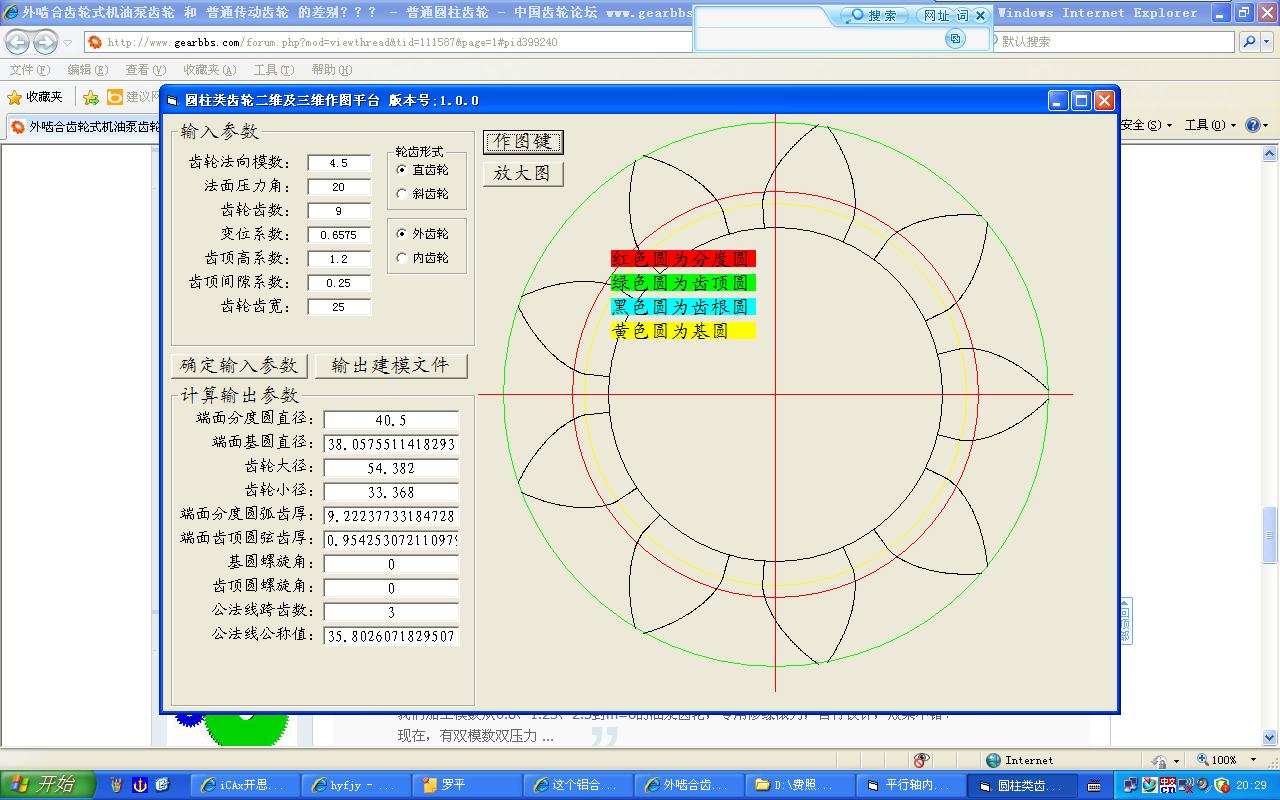

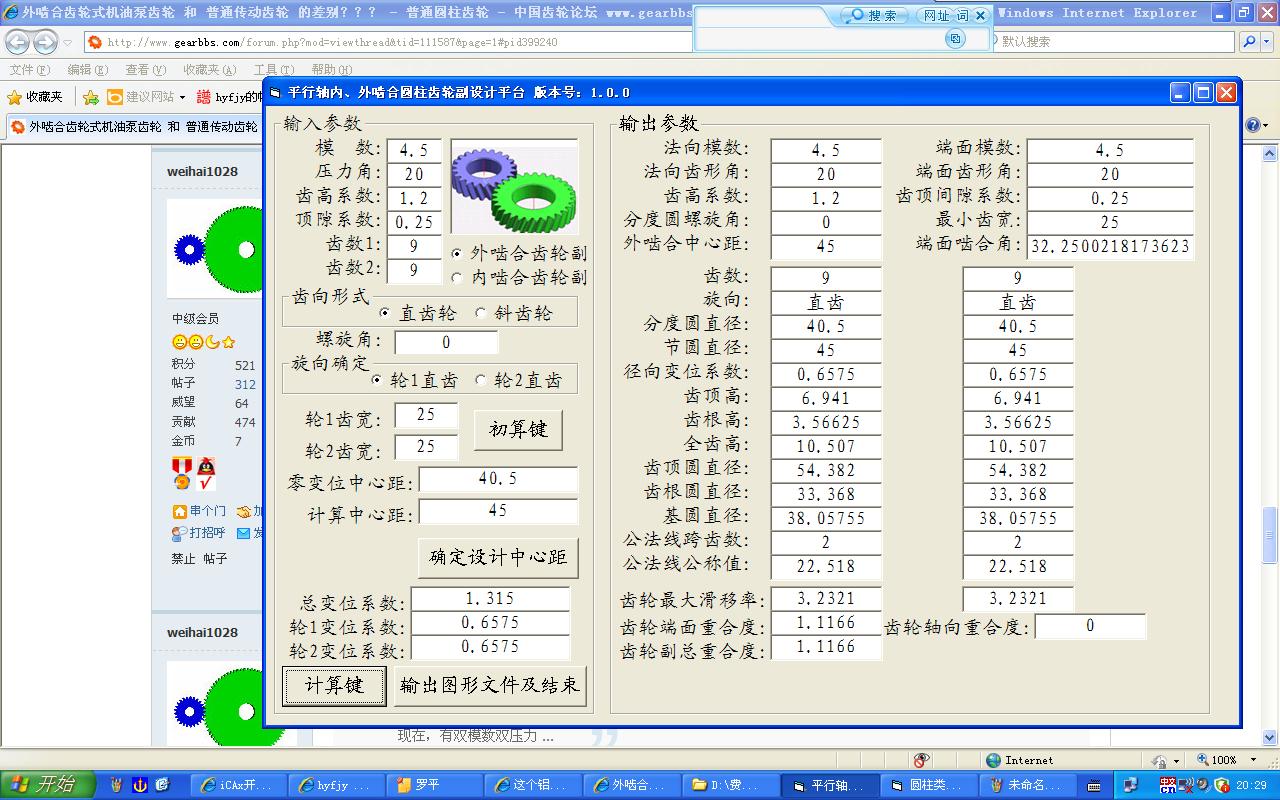

按FFMEN版主的意思，为提高重合度，也算了二个：

从计算看，增加顶隙系数是无法提高重合度的，只有提高齿高系数才有用，

给出的变位系数较小，对于9齿的齿轮副，变位系数至少应超过0.5，你看一下成品的齿轮泵，那齿形并非如楼主说的参数一样是吧，这就是各厂的不同。

本话题仅为试算，参数是不能使用的。
