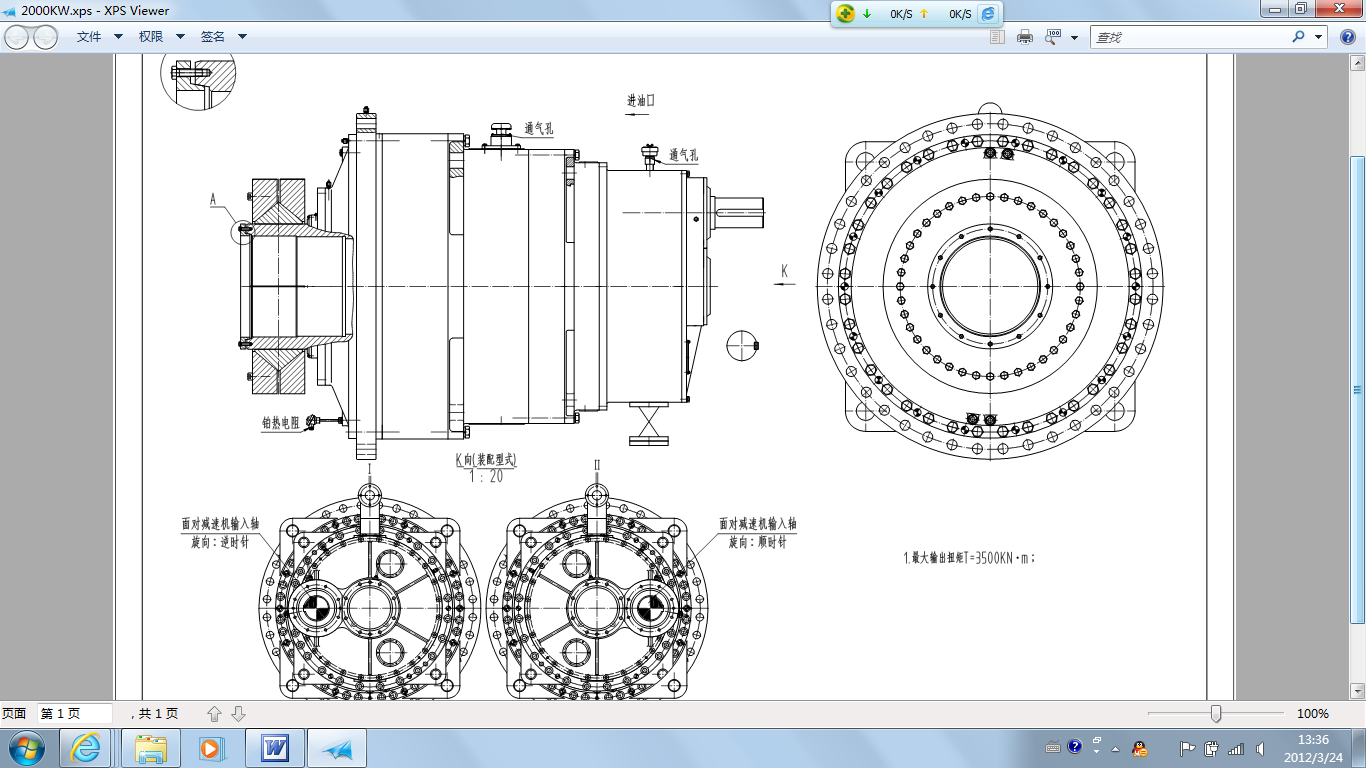

P系列减速机膨胀套

鑫盛齿轮公司 · 发表于 2014-8-18 07:44

注意看了一下，胀套端面上有攻牙，应该是靠胀套内孔定位，然后用端面螺栓压紧传动

qdtruck · 发表于 2014-8-18 10:04

涨紧套把输出法兰与轴涨紧，拧左边的螺栓，可以达到传递大扭矩。这种连接方式不损伤轴。但成本高一些。涨紧套及法兰和轴的精度要求比较高。用于高可靠性的连接。

吉布提 · 发表于 2014-8-18 10:39

图示涨紧套非德国人用的涨紧套。

晓尘205 · 发表于 2014-9-6 10:00

不知老师能不能说说德国人的涨紧套？让我们学习一下

lqs840123 · 发表于 2014-9-6 23:24

完全靠锁紧盘压缩空心轴，选择锁紧盘时注意额定扭矩和空心轴尺寸。

吉布提 · 发表于 2014-9-7 14:15

德国人的涨紧套结构

吉布提 · 发表于 2014-9-7 14:35

没有键、没有丝、也没有牙。我第一次设计这个涨紧套时也担心勒不紧，结论是担心多余了。勒紧螺栓还没使多大劲，涨紧环就变形很厉害了。
另外，在SEW的平行轴传动减速机上，就有多款输出轴大齿轮用无键联结的实例。不过，拆卸是要专用工具的。

lqs840123 · 发表于 2014-9-13 22:45

吉布提发表于 2014-9-7 14:35

登录/注册后可看大图

没有键、没有丝、也没有牙。我第一次设计这个涨紧套时也担心勒不紧，结论是担心多余了。勒紧螺栓还没使 ...

看来你对SEW产品很了解啊，SEW行星减速机空心轴输出几乎都是使用这种结构。

jufeng1203 · 发表于 2014-10-15 11:00

主要看输出扭矩的大小，机械设计手册中有过盈配合的传扭形式，靠过盈量来增加静摩擦力传递扭矩，这种一般传扭能力不强

smartfx · 发表于 2014-10-15 19:50

{:soso__3669389859068460655_4:}风电齿轮箱都是这么连的好么
