希望增加齿轮泵专栏

zengxiaodong · 发表于 2022-1-18 09:16

2000r/min时的空化云图，几乎没有空化！

zengxiaodong · 发表于 2022-1-18 09:21

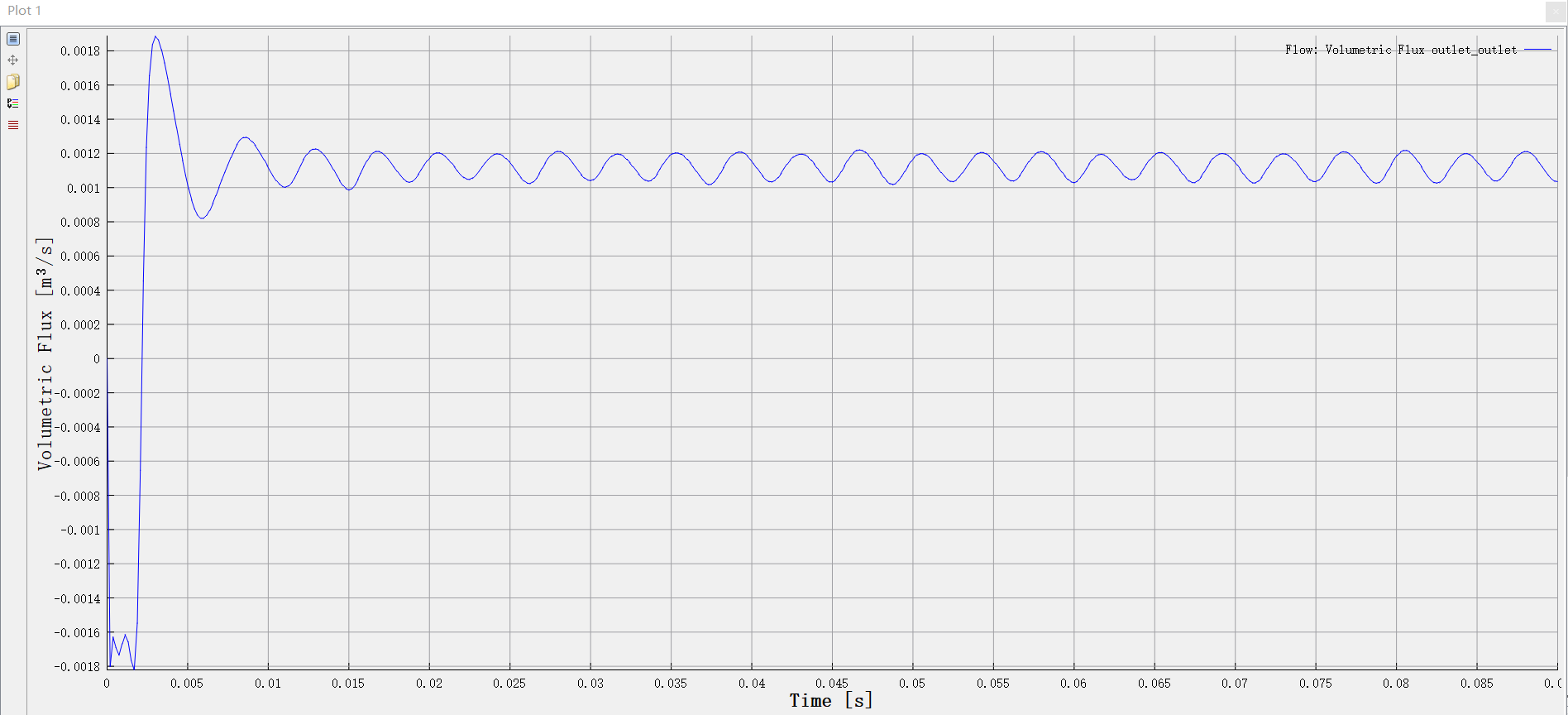

2000r/min时的出口流量，几乎就是4000r/min时的一半（0.00116对0.00238）


zengxiaodong · 发表于 2022-1-18 09:55

从CFD计算结果可以看出，该摆线转子泵的额定转速4000r/min是合理的，充分用到了空化的边缘。

如果提高转速到8000r/min的话，假设机械上没有问题，那么受到的限制就是空化，如何解决空化问题呢？很自然想到的办法就是提高进口压力，这就是多级泵的基本原理！

为此，我们进行8000r/min，进口压力提高到5个大气压强的工况计算，看看空化改善情况，以及流量是否能够接近0.0046呢？

zengxiaodong · 发表于 2022-1-18 11:00

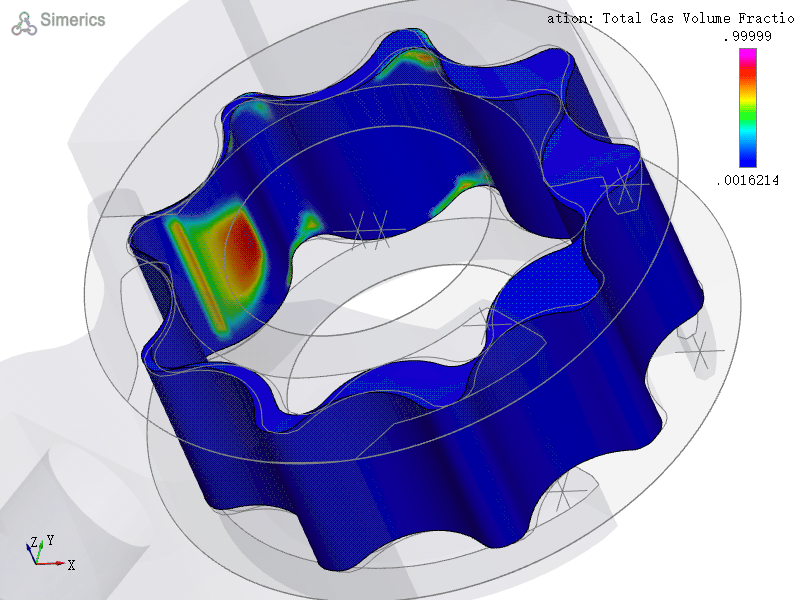

8000r/min，入口压力、出口压力同时提高0.5Mpa的空化情况，比额定工况还要好不少！

zengxiaodong · 发表于 2022-1-18 11:04

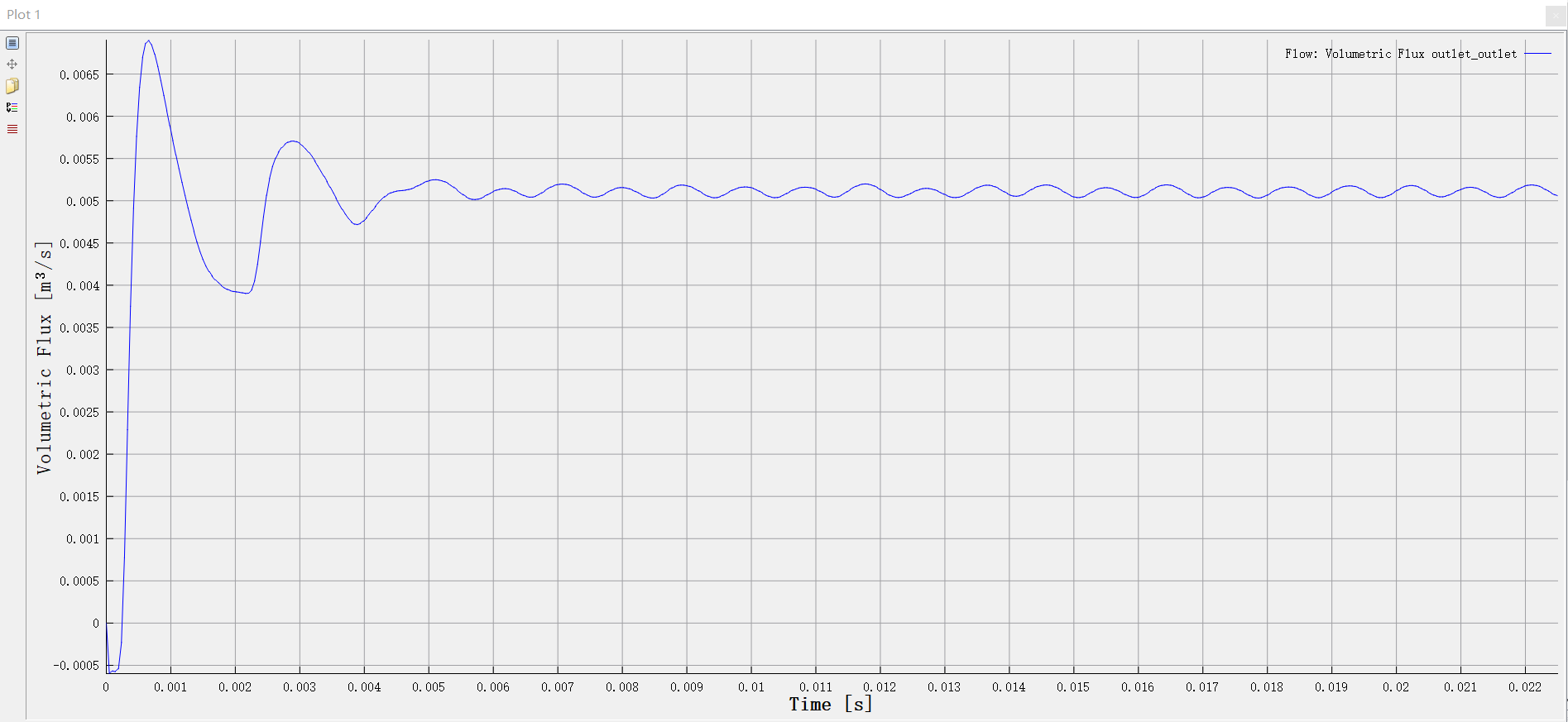

8000r/min，入口压力、出口压力同时提高0.5Mpa的出口流量，由于容积效率的提高，流量增加超过1倍！


zengxiaodong · 发表于 2022-1-25 20:02

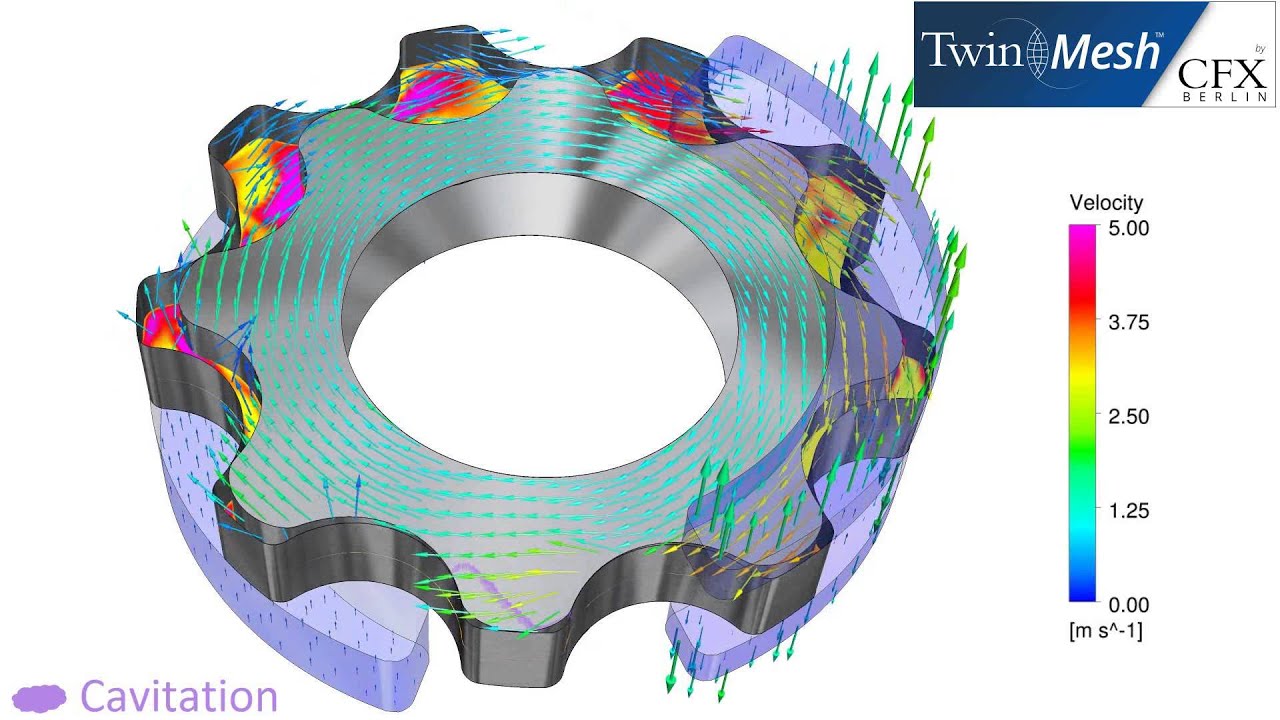

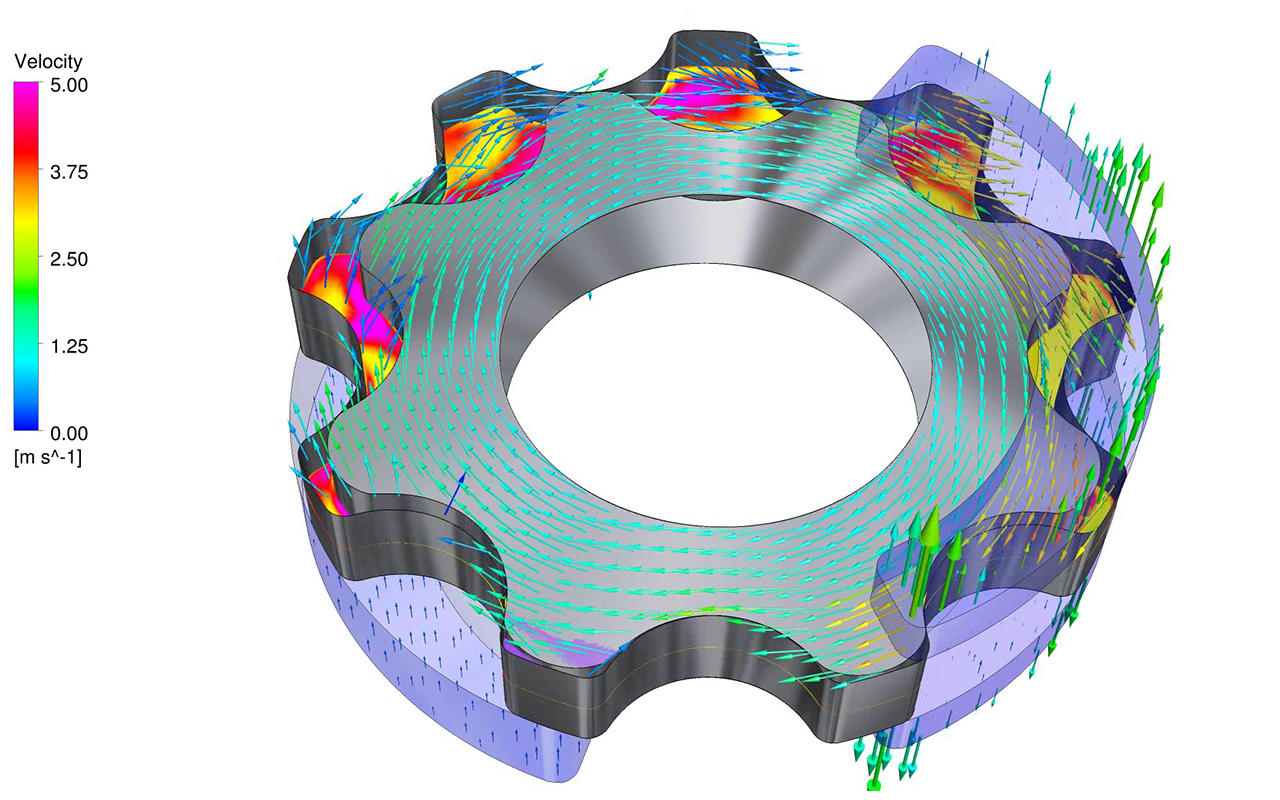

Twinmesh+CFX也是分析齿轮泵的利器

容积式旋转机械前处理网格划分工具TwinMesh应用介绍.pdf (1 MB, 下载次数: 6)

lsj46845 · 发表于 2022-1-26 08:09

我是做内啮合齿轮泵的，早期是做外啮合齿轮泵。目前内啮合齿轮泵资料非常的少，但是相信需求还是很多的，赞同建立泵论坛！

lsj46845 · 发表于 2022-1-26 08:10

admin 发表于 2009-5-18 16:15
1# lhjun_123

增加这个栏目没有问题，不知道这个行业的人多不？另：您是搞这个行业的吗？

我是做这个行业的，外啮合、内啮合都做！

zengxiaodong · 发表于 2022-1-26 12:10

lsj46845 发表于 2022-1-26 08:09
我是做内啮合齿轮泵的，早期是做外啮合齿轮泵。目前内啮合齿轮泵资料非常的少，但是相信需求还是很多的，赞 ...

这里有很多齿轮泵的书籍、论文等资料

http://www.gearbbs.com/forum.php ... p;extra=&page=1

学科计划 · 发表于 2022-1-26 13:19

lsj46845 发表于 2022-1-26 08:10
我是做这个行业的，外啮合、内啮合都做！

交流下啊
