拉内花键问题

wangwei302520 · 发表于 2012-4-29 08:44

您需要登录才可以下载或查看，没有账号？注册

x

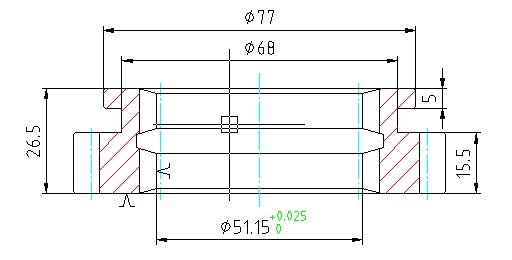

最近做一种零件，用L5720立式拉床拉内花键 M3 Z16 α20° ，发现拉出来的花键发现有锥度上面的M值大下面的M值小，有0.02来去(附图)，不知道是否跟内割槽有关，坛子里的兄弟姐妹们帮帮忙

weidongjie · 发表于 2012-4-29 19:11

刀的问题，找厂家联系

LCF0917 · 发表于 2012-4-29 21:25

和两端的外径大小有很大关联，先拉完花键后再加工外径的大小会好些。试一下。

wangwei302520 · 发表于 2012-5-2 09:42

LCF0917 发表于 2012-4-29 21:25

登录/注册后可看大图

和两端的外径大小有很大关联，先拉完花键后再加工外径的大小会好些。试一下。

跟内割槽有关系么？

杨大侠 · 发表于 2012-5-2 11:41

先车内孔平面，然后拉花键，最后精车外圆切槽。在立拉上只要保证被拉工件内孔与平面垂直即可。

zhangtori · 发表于 2012-5-2 12:53

2012年6月19-21日上海浦东世博展览馆国际齿轮展，邀请您前来共襄盛举~联系人：18701850550 张先生

zhangtori · 发表于 2012-5-2 12:54

2012年6月19-21日上海浦东世博展览馆国际齿轮展，邀请您前来共襄盛举~联系人：18701850550 张先生

1214931944 · 发表于 2012-5-2 14:10

孔和端面垂直度有关

wangwei302520 · 发表于 2012-5-2 14:15

1214931944 发表于 2012-5-2 14:10

登录/注册后可看大图

孔和端面垂直度有关

垂直度不会有问题的，孔跟平面是一刀下的，我思来想去的总觉得跟内切槽有关系

gangge234 · 发表于 2012-5-2 21:32

主要你是怎么检测的，拉削时冷却液是否冷却。还有个问题是孔与拉刀的配合间隙是否过大。
