日本图纸，ZI蜗杆的M值对吗？

mrmrw

hxhzzg1 发表于 2016-1-7 11:26


登录/注册后可看大图

我计算也是24.47

ZI蜗杆的三针距完全是按照斜齿轮计算就好了，不用采用其他算法！

hxhzzg1

mrmrw 发表于 2016-1-8 08:27
ZI蜗杆的三针距完全是按照斜齿轮计算就好了，不用采用其他算法！

对！是按照圆柱斜齿轮的计算方式计算，当少数齿斜齿轮计算！

koko3344

hxhzzg1 发表于 2016-1-7 11:26
我计算也是24.47

问下，你Xn取多少的啊？

yansijie

我用matlab算也是24.472

yansijie

hxhzzg1 发表于 2016-1-7 11:26
我计算也是24.47

请问你的公式是从哪里来的啊？

yansijie

koko3344 发表于 2016-7-15 16:56
问下，你Xn取多少的啊？

按照马老师扩展齿廓理论进行换算即可

myT9981

对这样的基本计算，各路高手算的都各不相同，我真的不知道该相信谁了。按照手册中渐开线蜗杆的算法与少齿数渐开线齿轮的算法不相同，并且相差还较大，这其中一定有一个是不正确的。但是都各有道理，不过我还是相信手册中给定的公式计算应该正确率大些，少齿数渐开线齿轮的算法还只是大家自己套用的，可能有不完善的地方。

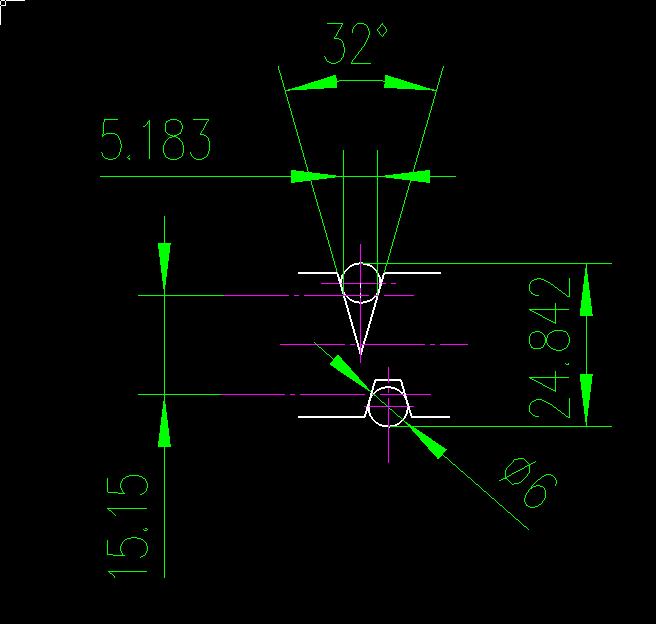

我用手册中的公式计算结果与用平面作图的结果是一致的，请大家指正，说明：图中 5.183是法向槽宽 3.927与法向齿厚减薄量 1.256 的和。

myT9981

图纸给的M值24.72应是用户实际使用要求的值，并不是理论值。其M值减少量：24.842-24.72=0.122，其对应的法向齿厚减薄量为0.035，所以，附合使用要求。在齿轮图纸参数表中经常会碰到公法线值与计算值不统一的现象，其实都是用户设计人员有意为之。

yansijie

myT9981 发表于 2016-8-31 15:31
图纸给的M值24.72应是用户实际使用要求的值，并不是理论值。其M值减少量：24.842-24.72=0.122，其对应的法 ...

如果采用螺纹常用的三针测量公式计算，确实是 24.842。但是我觉得这个公式存在一个问题，就是按照齿的轮廓是直线形成的进行计算，实际上螺纹的轮廓确实也是直线。但是蜗杆它是渐开线形成齿廓，我觉得还是套用齿轮手册上斜齿轮的三针测量公式计算比较合理，也就是说24.47计算结果比较合理。

hxhzzg1

myT9981 发表于 2016-8-31 10:47
对这样的基本计算，各路高手算的都各不相同，我真的不知道该相信谁了。按照手册中渐开线蜗杆的算法与少齿数 ...

渐开线线齿形在分度圆处的压力角为标准压力角，且分度圆处的齿厚为标准齿厚，往齿顶，压力角逐渐增大，往齿跟，压力角逐渐减小，
如果要计算任意圆跨棒距，需要首先计算量棒在齿面接触的压力角和接触点的法相齿厚，才能用楼主的那种方法绘制直线齿形，直接用
平面绘图软件CAD，CAXA直接模拟出来！
