齿轮如何减小噪音？

dg2011 · 发表于 2012-3-16 10:14

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

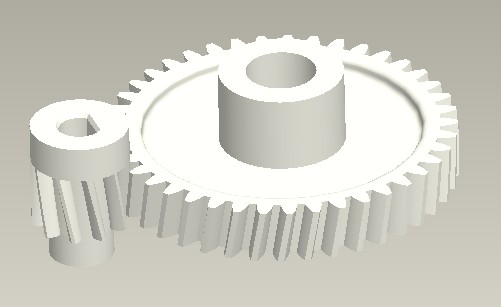

我自己设计的一对齿轮现在噪音大，如何改进才能减小噪音？我把我齿轮的参数给大伙看下（小齿轮：齿数10，螺旋角10度，齿宽4，压力角20度，齿顶圆5.5，分度圆4.5，基圆4.22，齿根圆4；大齿轮：齿数41，螺旋角10度，齿宽3，压力角20度，齿顶圆19.33，分度圆18.44，基圆18.44，齿根圆17.34，两齿轮的中心距是11.75的。）现在中心距是不能改变了。可以重新设计齿轮。

dg2011 · 发表于 2012-3-16 10:15

电机的转速是8000到9500转/分这样子

niuershiye · 发表于 2012-3-16 11:23

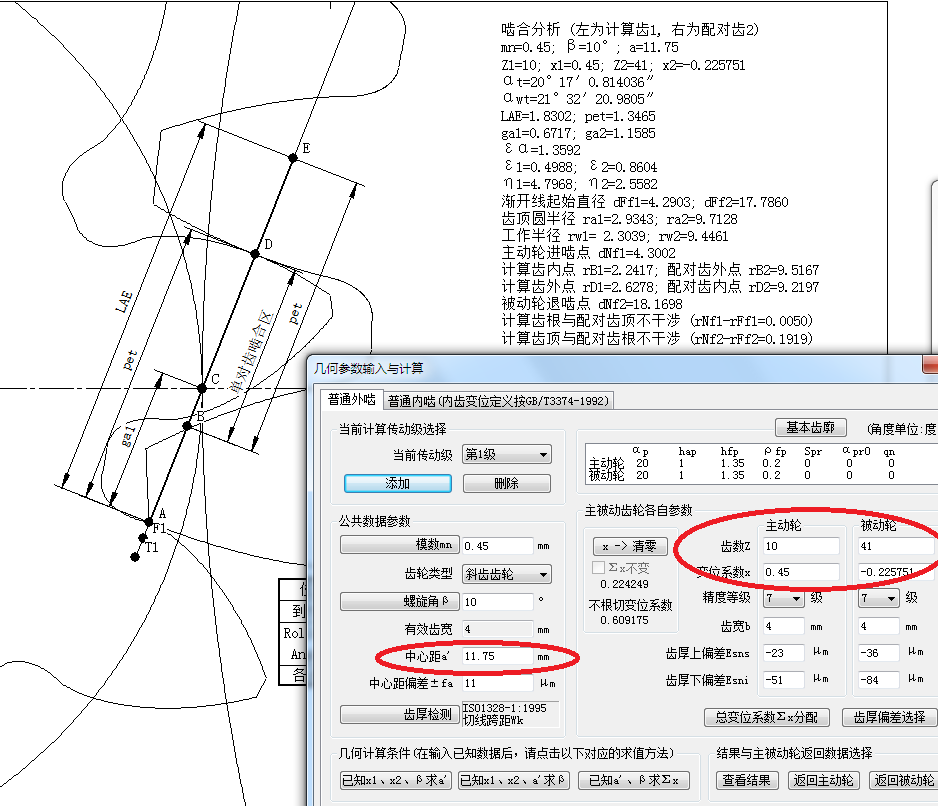

按照这组参数实验一下，

dg2011 · 发表于 2012-3-16 11:46

非常感谢，

dg2011 · 发表于 2012-3-16 11:46

老板说是重新开模

minzi · 发表于 2012-3-16 12:05

齿轮啮合的噪音偏大，除了设计外，噪音值与齿轮的加工精度、装配精度、中心距、侧隙以及转速都有关系。
应对此作出检验和评估分析，找出具体的原因和进行改进提高。

niuershiye · 发表于 2012-3-16 13:02

dg2011 发表于 2012-3-16 11:46

登录/注册后可看大图

老板说是重新开模

我给你开！

dg2011 · 发表于 2012-3-16 13:57

dg2011 · 发表于 2012-3-16 13:57

niuershiye 发表于 2012-3-16 13:02

登录/注册后可看大图

我给你开！

我们自己开的模，有可能是精度没有达到！

dg2011 · 发表于 2012-3-16 15:21

niuershiye 发表于 2012-3-16 11:23

登录/注册后可看大图

按照这组参数实验一下，

老大，中心距不能变了，我现在想要增加传动比如何做齿轮？
