小模数蜗杆齿厚三针精密测量计算软件

gdd · 发表于 2012-2-15 10:27

您需要登录才可以下载或查看，没有账号？注册

x

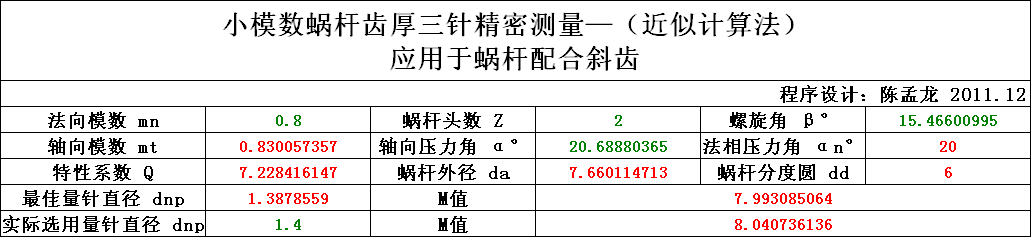

小模数蜗杆齿厚三针精密测量软件

周四状 · 发表于 2012-2-15 10:39

顶你！！！！蜗杆外径能够任意更改更佳

gdd · 发表于 2012-2-15 11:31

补充两点：
1、绿色字体是可编辑的
2、该程序计算出的蜗杆参数是配斜齿轮的，

woodee · 发表于 2012-2-15 12:05

楼主没有说明蜗杆类型，ZA、ZN、ZK、ZI，齿形相差不少啊？

JINLIANG · 发表于 2012-2-15 12:27

蜗杆形式是ZA、ZN、ZK、ZI，ZK是包络的更难算一点，ZN还分三种。

gdd · 发表于 2012-2-15 13:42

本帖最后由 gdd 于 2012-2-15 14:17 编辑

阿基米德蜗杆、渐开线蜗杆、法响直廓蜗杆、锥面包络蜗杆均适用，但要注意：阿基米德的轴向压力角时20°；渐开线蜗杆、法响直廓蜗杆、锥面包络蜗杆的法向压力角是20°

woodee · 发表于 2012-2-15 18:29

gdd 发表于 2012-2-15 13:42

登录/注册后可看大图

阿基米德蜗杆、渐开线蜗杆、法响直廓蜗杆、锥面包络蜗杆均适用，但要注意：阿基米德的轴向压力角时20°；渐 ...

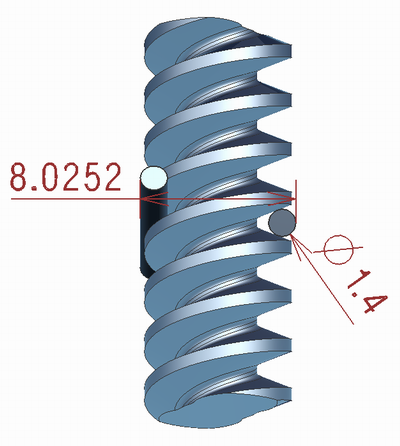

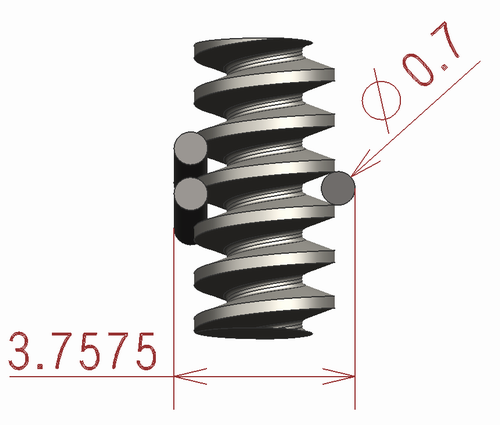

表格算了一下ZI，单头还算接近：

表格计算为：3.76876
另：dp0.7，有点儿大了，测量点接近齿顶了。

meng198599 · 发表于 2012-2-18 17:13

小模数蜗杆齿厚三针精密测量

woodee · 发表于 2012-2-20 13:39

双头渐开线蜗杆，对比了下M值，还算接近。
不过加上金属蜗杆的齿厚变薄和公差，更实用。

gdd · 发表于 2012-2-21 22:48

谢谢给位的宝贵意见
