变比齿扇插齿刀（圆盘形）

yangzm · 发表于 2012-6-26 22:00

可以把工件图发给我试一试，我的qq是2179771335

gangge234 · 发表于 2012-6-26 22:15

一般拉刀厂家都可以做这个。

JINLIANG · 发表于 2012-7-21 15:09

yangzm 发表于 2012-6-26 22:00

登录/注册后可看大图

可以把工件图发给我试一试，我的qq是2179771335

3楼就是工件图

夕颜若雪 · 发表于 2016-5-4 17:53

JINLIANG 发表于 2012-1-14 15:18
这是产品图及配对齿条图，刀具截屏

您好！新人求助。您是研究转向器的吧。本人刚开始接触循环球转向器齿扇齿条相关的研究，诚恳请教您两个问题。
（1）臂轴变厚齿扇跟配对齿条的装配关系是怎样的？装配角怎样计算？

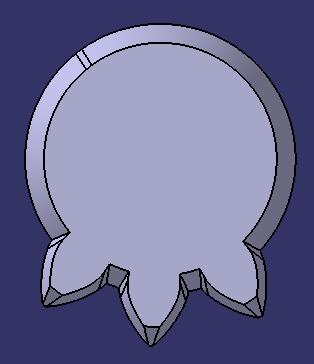

（2）下图是我建立的变厚齿扇模型，总觉得看着别扭，不知道哪里有问题。

期待您的回复，感激不尽！

15506198942 · 发表于 2016-5-5 10:13

请问这个三维图怎么画的

夕颜若雪 · 发表于 2016-5-6 08:58

15506198942 发表于 2016-5-5 10:13
请问这个三维图怎么画的

画出小端和大端齿形，再通过“多截面实体”功能得到三维实体模型。装配角该怎么确定？您知道吗？

15506198942 · 发表于 2018-11-5 09:36

利勃海尔的机床可以转角度，只是刀具不好加工，不知道现在您的刀具有没有设计成功？

15506198942 · 发表于 2019-5-28 09:29

慢走丝是一个不错的选择，非渐开线的刀子，大平面磨齿机也不好做吧

duandongsheng · 发表于 2019-11-16 17:25

汉江工具可以做
