变比齿扇插齿刀（圆盘形）

JINLIANG · 发表于 2012-1-9 09:14

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 JINLIANG 于 2012-1-9 13:25 编辑

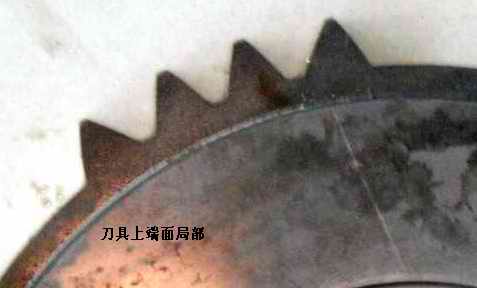

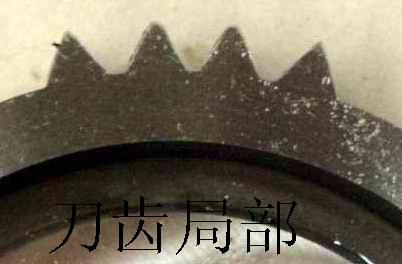

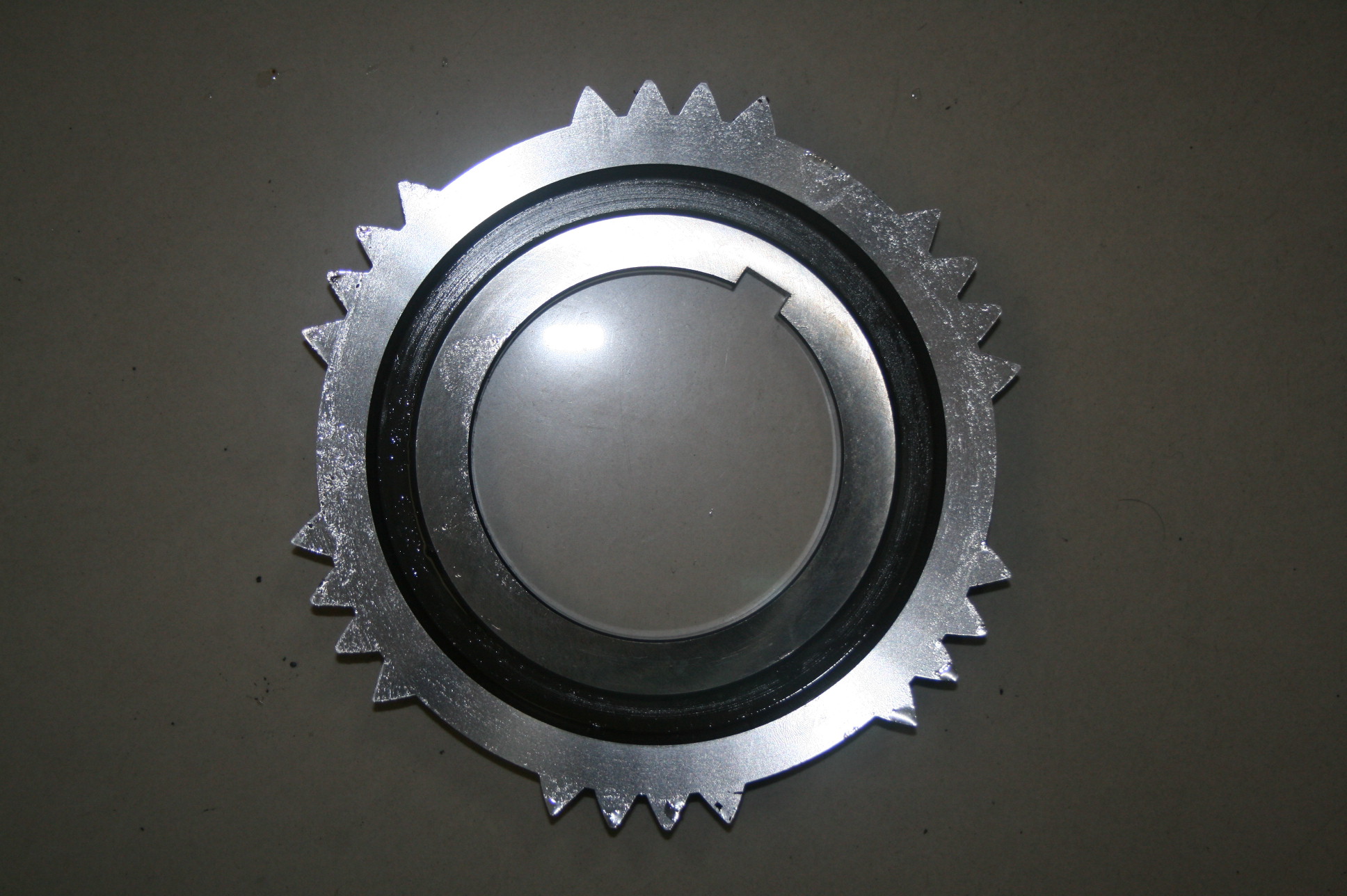

变比齿扇圆盘形插齿刀一直找不到生产厂，现在没力法，用线切割加工了一把。要是哪位有数控大平面砂轮磨齿机，可能能做此刀具。看图时注意工件及刀具的齿廓不是标准的渐开线。有能做的回贴联系。

我心飞 · 发表于 2012-1-9 15:34

请把刀具图和工件图发上来看一下！QQ1814155261

JINLIANG · 发表于 2012-1-14 15:18

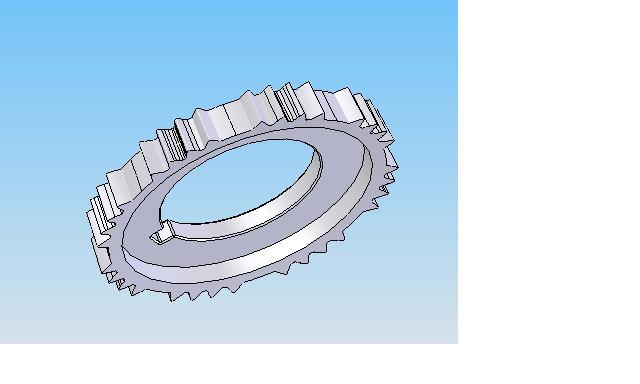

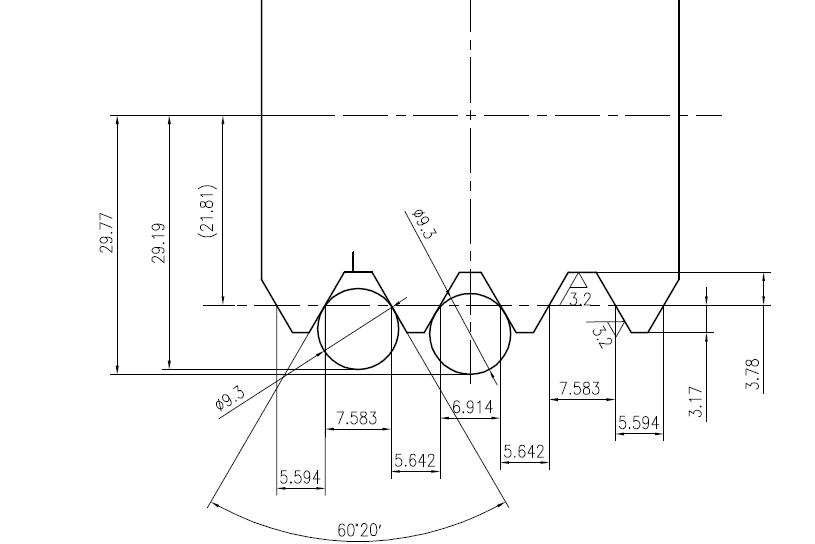

这是产品图及配对齿条图，刀具截屏

jj8210 · 发表于 2012-1-21 13:47

你有刀具图的话，我可以做QQ3943934

LXRRXL · 发表于 2012-1-21 19:23

看图好像是花键磨加工的垃圾刀
工件齿形合理

hyfjy · 发表于 2012-1-21 19:54

有一个办法，用配偶的齿条刀具（滚刀），在数控滚齿机上做出还有后角的盘形插齿刀，再去除不需要的齿后，对刀具进行淬火，前角用平面磨床磨成零度前角的刀具，就可以加工产品了。这样做的产品，精度不是太高。

JINLIANG · 发表于 2012-1-22 15:35

本帖最后由 JINLIANG 于 2012-1-22 15:50 编辑

6楼，齿条状的滚刀是设计不出的，滚刀齿距不是相等的（变比刀未见用滚齿过），再说刀具要用工件做刀去加工，而不是用配对齿条，现在用配对齿条做梳刀加工，国产机床效率太低，圆满盘刀用德国机床（LORENZ）加工。。5楼，花键磨如何磨此刀？

JINLIANG · 发表于 2012-1-26 14:28

我心飞发表于 2012-1-9 15:34

登录/注册后可看大图

请把刀具图和工件图发上来看一下！QQ1814155261

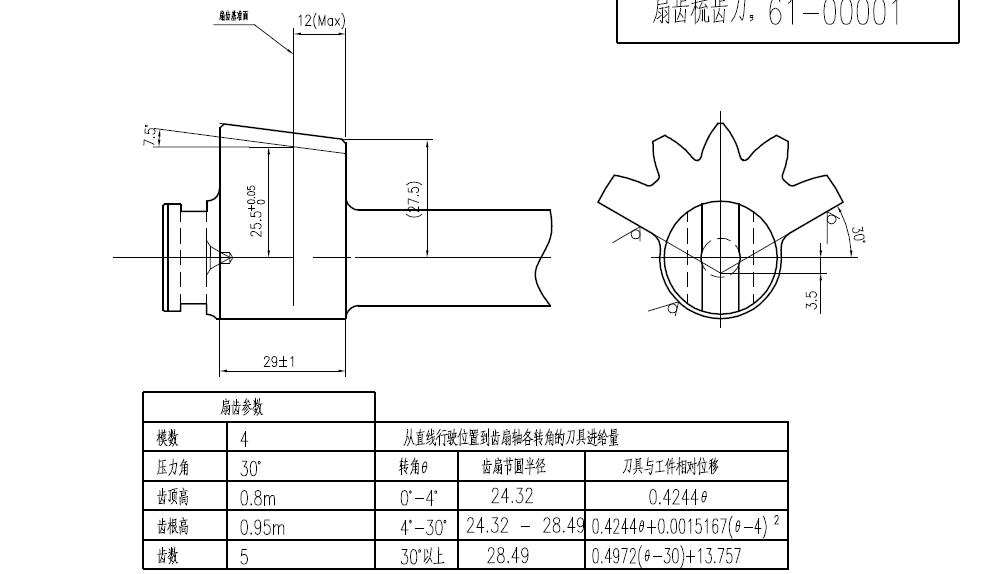

刀具图原理同下面的产吕图，只要能磨产品，就能磨刀具

JINLIANG · 发表于 2012-1-26 14:30

jj8210 发表于 2012-1-21 13:47

登录/注册后可看大图

你有刀具图的话，我可以做QQ3943934

刀具图原理同上面的产品图，只要能磨产品，就能磨刀具

电话18802295779 · 发表于 2012-6-25 09:35

http://v.youku.com/v_show/id_XMzM5ODI4MjEy.html

登录/注册后可看大图

天津市鼎鑫晟达精密机床制造有限公司，是一家从事齿轮机床研发、制造的企业，提供专为汽车转向器行业生产的XK2050数控铣齿条机、GX2012B高效数控铣齿机及YKD5630数控齿扇插齿机，解决了过去该行业加工精度差和效率低的现象。如对设备有兴趣，欢迎到天津来考察指导。联系QQ:2480488806,电话18802295779；邮箱15712253376@126.com；李工。同时希望与各位交个朋友
