请教浮动夹具

tiejiang · 发表于 2012-1-4 00:18

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 tiejiang 于 2012-1-11 00:05 编辑

请问有做浮动夹具吗？

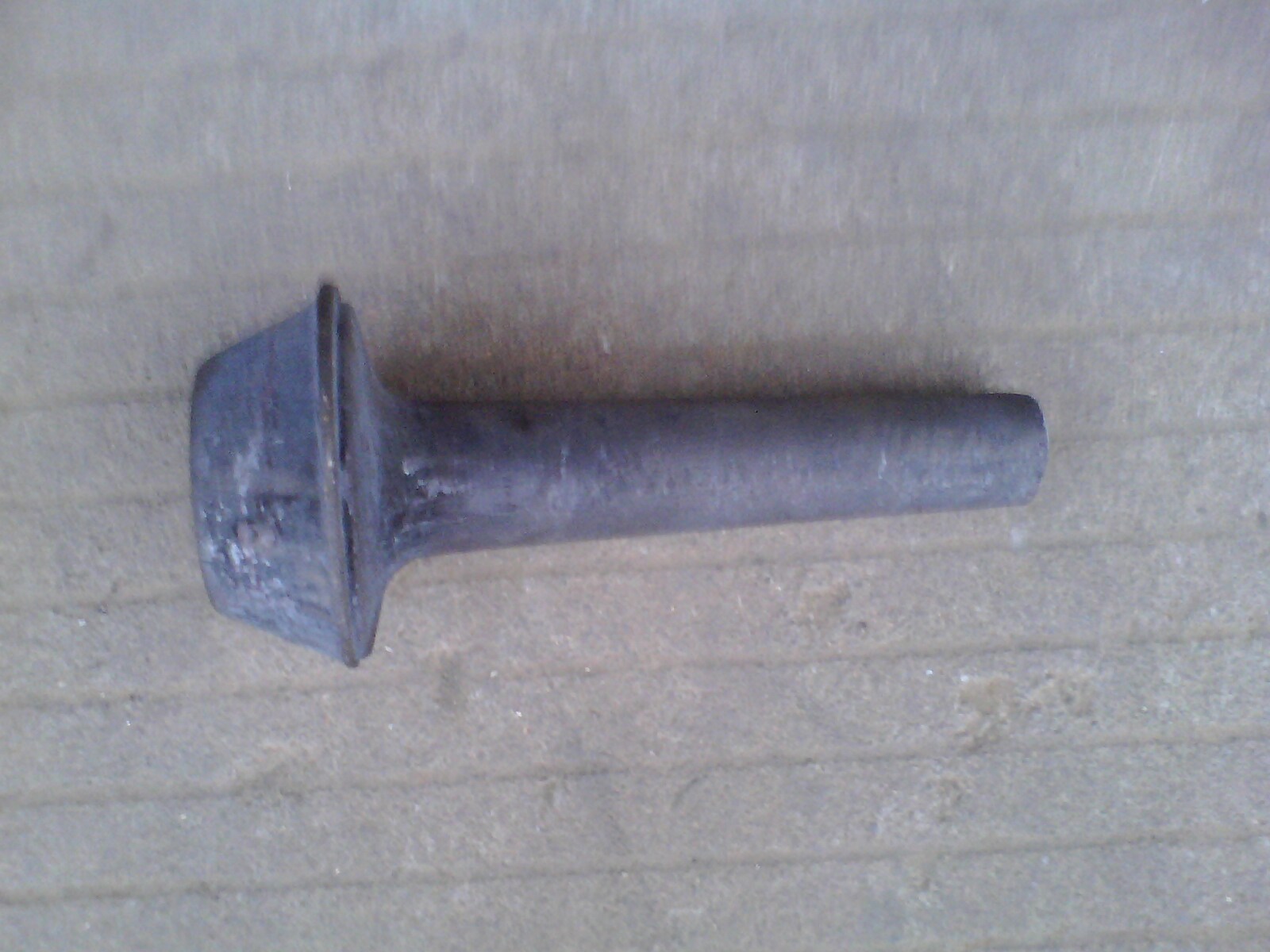

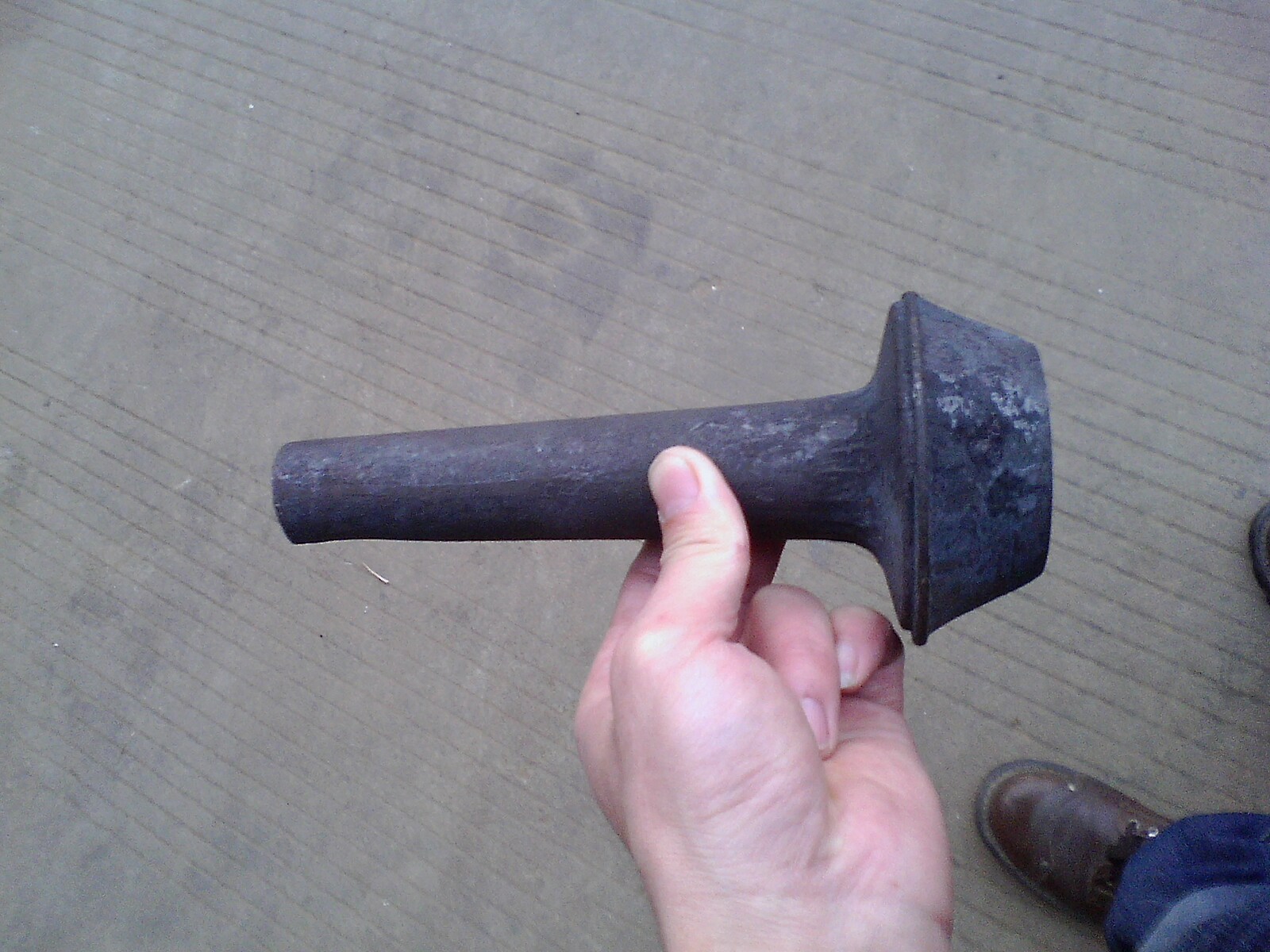

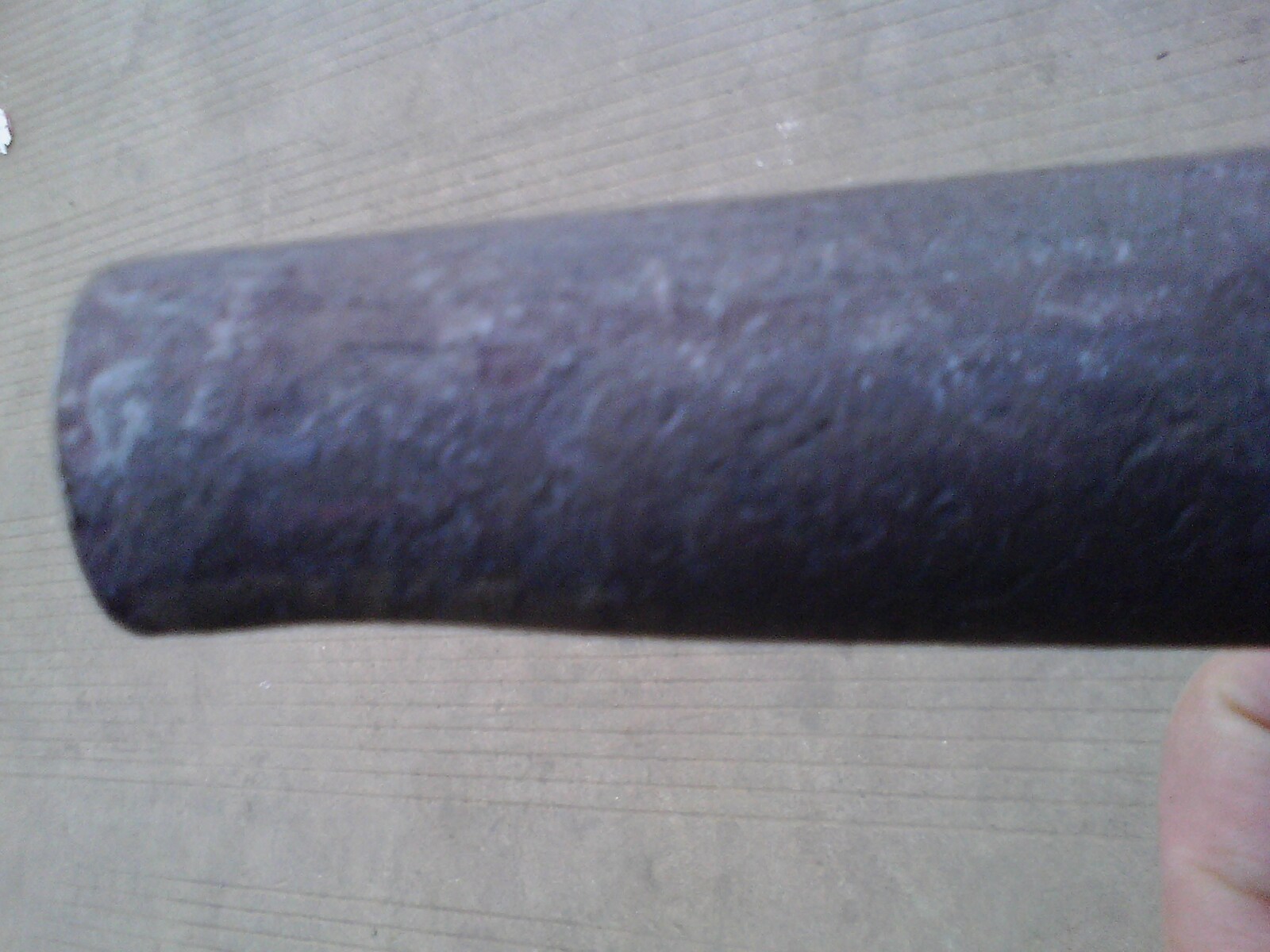

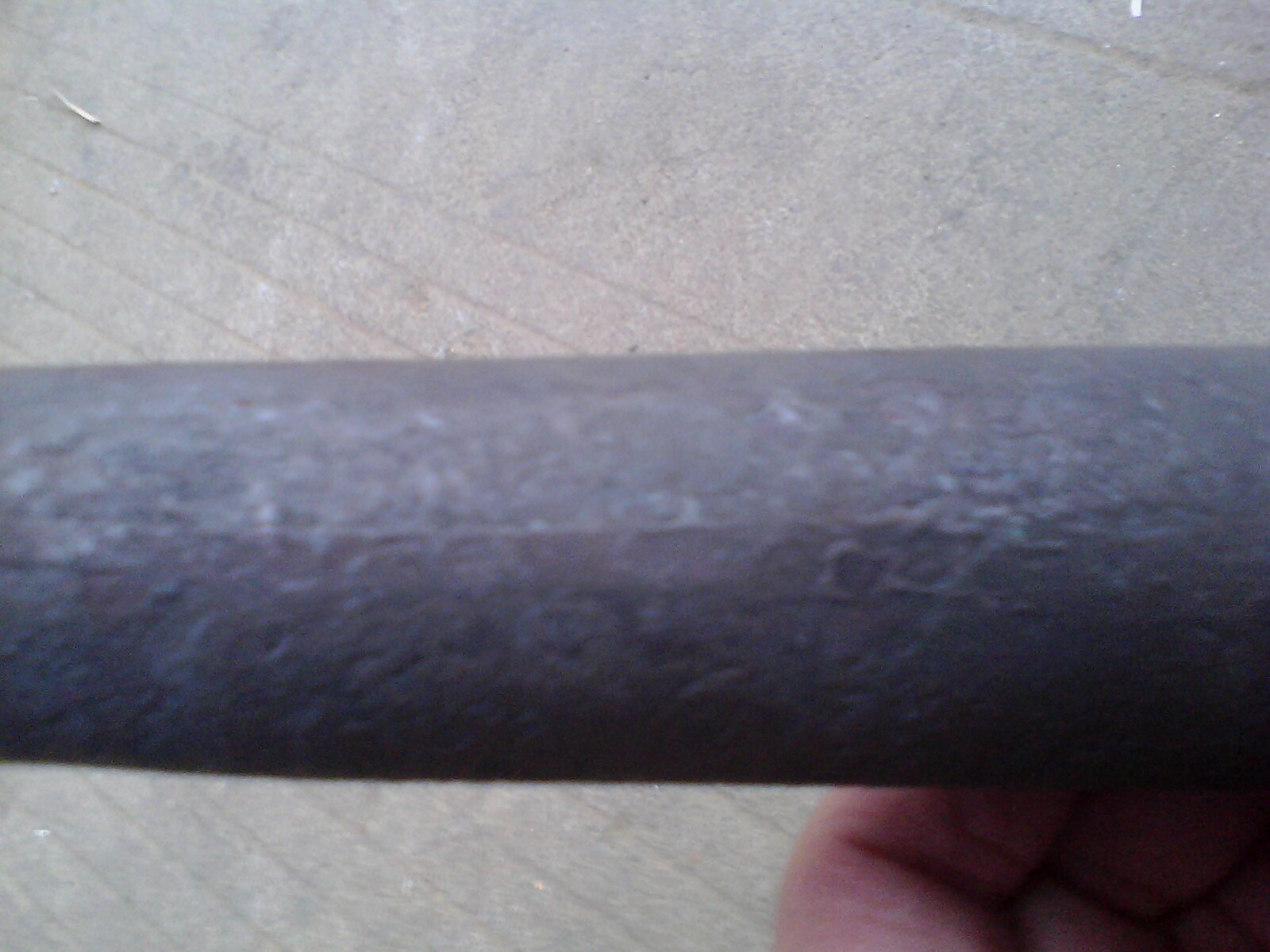

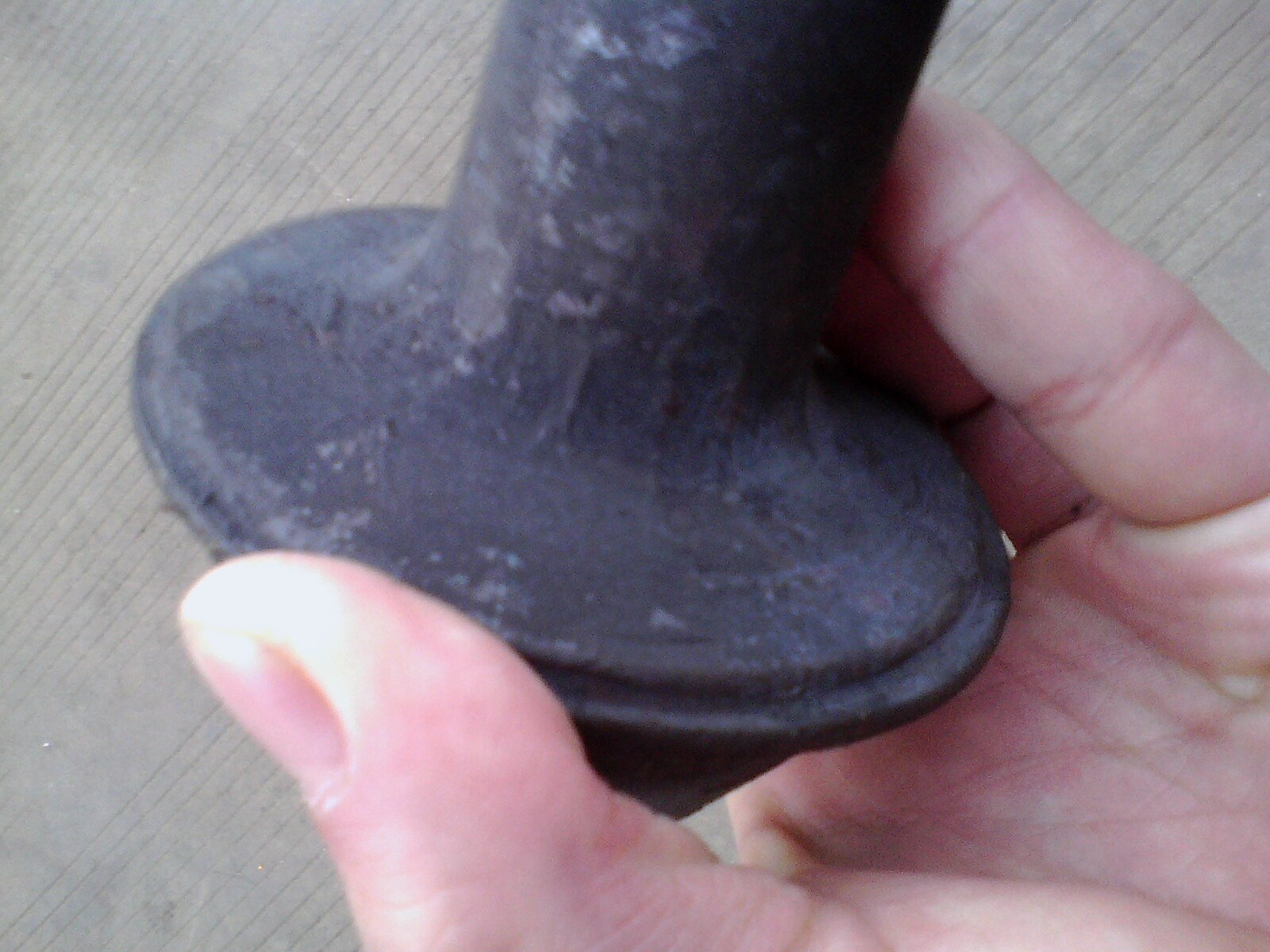

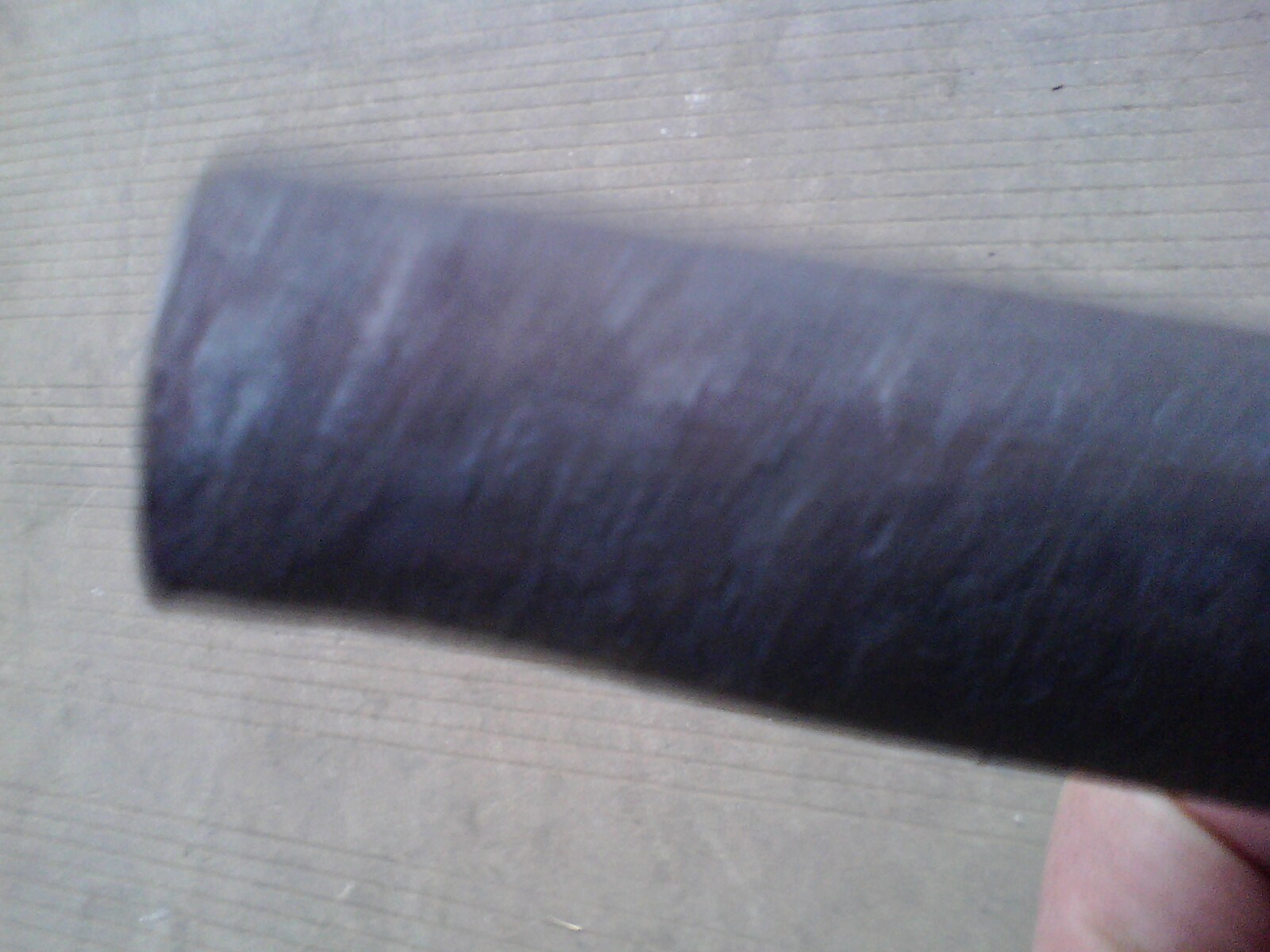

具体要求：直径50的锻件长度100两端钻中心孔，要求以中心孔定位夹紧外圆，但是中心孔与外圆不同心，具体如图
现在的加工工艺已经没有铣端面了，成本太高，直接打孔的。所以成品中心孔深度不好控制

tiejiang · 发表于 2012-1-9 16:57

各位高手不要只做精加工的夹具撒，这种毛坯夹具还是很有难度的，都来试试撒

fengyouliang · 发表于 2012-1-9 17:55

目前市面上有卖的浮动卡盘，带顶尖的，完全可以加工你的零件

tiejiang · 发表于 2012-1-10 09:31

fengyouliang 发表于 2012-1-9 17:55

登录/注册后可看大图

目前市面上有卖的浮动卡盘，带顶尖的，完全可以加工你的零件

兄台可以提供哪里有卖的不？
我也了解过价格超贵，而且浮动量达不到的

JINLIANG · 发表于 2012-1-10 10:08

可用端齿顶尖，浮动卡盘做毛坯不行且价贵。鸡心夹头最便宜。

fengyouliang · 发表于 2012-1-10 21:09

tiejiang 发表于 2012-1-10 09:31

登录/注册后可看大图

兄台可以提供哪里有卖的不？
我也了解过价格超贵，而且浮动量达不到的

韩国有一家，我觉得不错，质量可靠，我们一直在用

fengyouliang · 发表于 2012-1-10 21:11

JINLIANG 发表于 2012-1-10 10:08

登录/注册后可看大图

可用端齿顶尖，浮动卡盘做毛坯不行且价贵。鸡心夹头最便宜。

端齿顶尖，首先顶尖必须浮动，鸡心夹头我不觉得可以解决问题，浮动卡盘我们一直在用，绝对可行

tiejiang · 发表于 2012-1-10 23:58

JINLIANG 发表于 2012-1-10 10:08

登录/注册后可看大图

可用端齿顶尖，浮动卡盘做毛坯不行且价贵。鸡心夹头最便宜。

鸡心夹头使用不方便。随行夹具使用太繁琐产量达不到

tiejiang · 发表于 2012-1-11 00:00

fengyouliang 发表于 2012-1-10 21:11

登录/注册后可看大图

端齿顶尖，首先顶尖必须浮动，鸡心夹头我不觉得可以解决问题，浮动卡盘我们一直在用，绝对可行

驱动顶尖使用过，我们车间做完粗加工然后，精加工会抓痕重合影响跳动

tiejiang · 发表于 2012-1-11 00:04

fengyouliang 发表于 2012-1-10 21:09

登录/注册后可看大图

韩国有一家，我觉得不错，质量可靠，我们一直在用

我了解过浮动量大概在2到3毫米左右，配下来不带回旋油缸大概在7万左右，做初加工使用成本太高，
如果方便可以把你们使用的视频或者照片发给我嘛
这种夹具的结构是什么样的？我自己设计过一款，不成熟跳动大没有用了
