求助行星齿轮传动设计

zxd · 发表于 2009-3-29 22:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zxd 于 2009-4-11 22:06 编辑

我设计了一套行星齿轮参数：齿圈固定
齿圈：Z=91，mn=1.49，α=20，β=19.3-右，xn=0.2，材料42CrMo，氮化
太阳轮：Z=53，mn=1.49，α=20，β=19.3-左.，xn=-0.2，材料20CrMnTiH，渗碳淬火
行星齿轮：Z=19，mn=1.49，α=20，β=19.3-右，xn=0.2，n=6，材料20CrMnTiH，渗碳淬火
1、不知道以上设计是否合理？
2、疲劳寿命30h（输入条件1445N.m，转速=700r/min），是否合理（齿宽35）？
3、大家能否给出三唯图？（我正在学三唯软件SW2007）

niuershiye · 发表于 2009-3-29 23:39

mn=1.49828 , 大量生产吗？？

zxd · 发表于 2009-3-30 22:27

目前处于性能考核阶段，通过后，月产1500。

jiangege123 · 发表于 2009-4-13 23:06

目前处于性能考核阶段，通过后，月产1500。

zxd · 发表于 2009-5-5 23:03

怎么没有人回答，是设计不合理？

ys789 · 发表于 2009-5-6 08:42

输入条件1445N.m？？？

niuershiye · 发表于 2009-5-6 10:08

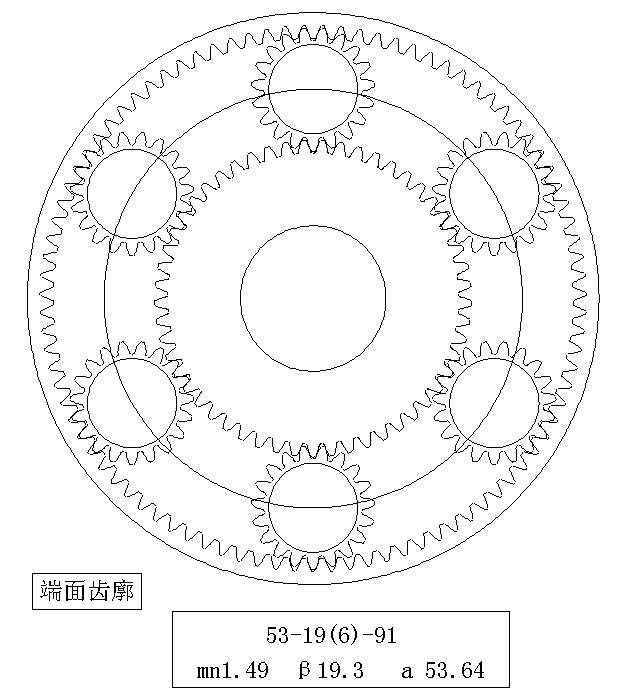

绘制的端面啮合状态。

zxd · 发表于 2009-5-7 23:37

本帖最后由 zxd 于 2009-5-7 23:39 编辑

1445是疲劳试验输入载荷。
a53.64是何数值？请指教。

shenhongyu · 发表于 2009-5-16 11:53

你用什么加工齿轮，我有线切割，需要的话，我给你加工

zxd · 发表于 2009-5-17 00:19

谢了，线切割加工是不行的。
