请教行星设计

makelele · 发表于 2009-3-25 17:00

本帖最后由 niuershiye 于 2009-3-27 10:55 编辑

错啦错啦、、是太阳轮16MM的孔哈哈

牛爷也会疏漏啊。。

==============

是写字时写错了！29-17-63 写成了 27-19-63

niuershiye · 发表于 2009-3-27 15:36

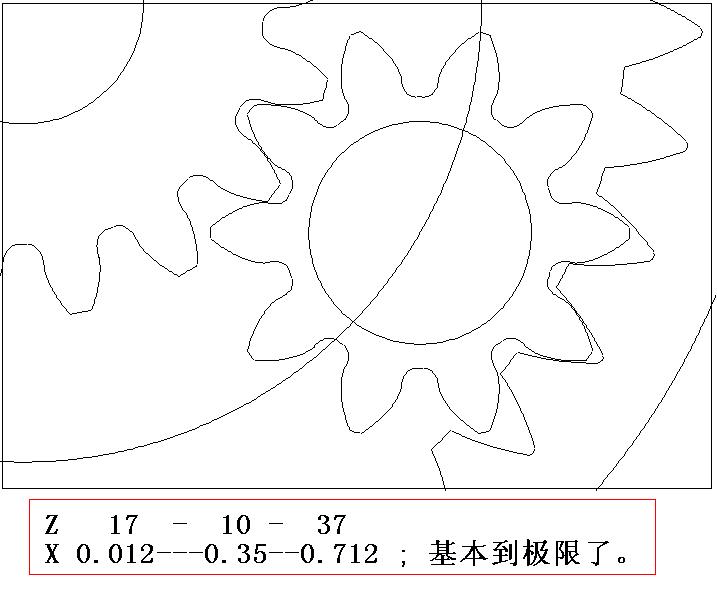

17-10-37 针对 Z10 必须变位，针对 Z37 又不能太大。

=========

woodee · 发表于 2009-3-28 15:40

本帖最后由 woodee 于 2009-3-28 15:43 编辑

17-10-37 针对 Z10 必须变位，针对 Z37 又不能太大。

=========
niuershiye 发表于 2009-3-27 15:36

登录/注册后可看大图

是的，牛老，基本到极限了。

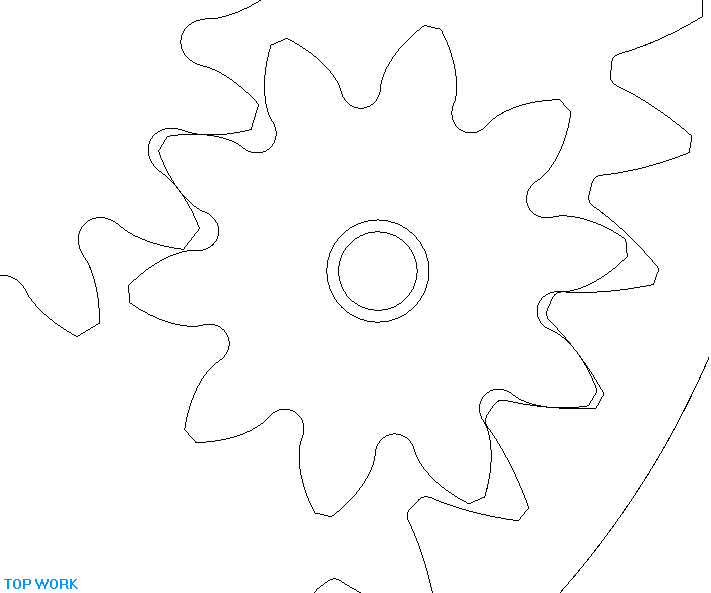

但在您给定参数基础上，我试着将Zc齿厚加大到1.05倍，Zb槽宽加大到1.1倍，中心距成13.92429，这样，各齿均衡了一些。如果线割模腔，也就没什么问题了，对否？如下图示：
0Planet Assy-A-09.png

makelele · 发表于 2009-4-2 18:26

按照 29-17-63

计算的没错误，在图上写字时写错了，特更正！
niuershiye 发表于 2009-3-25 14:46

登录/注册后可看大图

牛爷～

您的意思是我做 29--17--63 的也必须要做变位？

变位齿轮我可不会画啊我晕。。。

makelele · 发表于 2009-4-7 07:40

牛爷呢？？？？？？？？

makelele · 发表于 2009-4-9 07:36

牛爷呢？急等答复。。。。等待加工中

makelele · 发表于 2009-4-14 11:53

牛爷呢。。。。:time:

niuershiye · 发表于 2009-4-18 15:14

本帖最后由 niuershiye 于 2009-4-18 15:15 编辑

牛爷呢。。。。:time:
makelele 发表于 2009-4-14 11:53

登录/注册后可看大图

3-30 到 4-11 去深圳啦！在外面没有上网。

makelele · 发表于 2009-4-21 08:54

我靠。。牛爷这发型真帅哈哈。。。。
我不会画变位。。。
牛爷能否给个CAD的图啊？

luohongrun · 发表于 2009-5-22 17:09

不合理，没有满足同心条件
你的传动比为多少？
行星传动要满足装配条件，就是 u x z1/k=整数
k是行星轮个数
