请教行星设计

makelele · 发表于 2009-3-24 15:53

内齿圈齿顶圆大了,齿根不变,那齿高不就小了
流得滑333 发表于 2009-3-24 15:48

登录/注册后可看大图

我实在是被告晕了啊哈哈
那你的意思就是齿顶圆小 0.3--0.4MM？
我是用线切割做

流得滑333 · 发表于 2009-3-24 15:56

呵呵,内齿圈的齿顶圆比齿根圆要小呀

makelele · 发表于 2009-3-24 16:19

加你QQ了怎么没反应？
那最后意思是齿顶圆直径增大0.3--0.4 就可以啦？:o

流得滑333 · 发表于 2009-3-24 16:21

是呀,上班时间QQ不能上,这样也是偷偷上:)

makelele · 发表于 2009-3-24 17:18

哈哈哈我终于明白了

等我作品出来拿图你看哈

woodee · 发表于 2009-3-24 17:33

在保证传动比为3.17、不影响强度的前提下，为何不选的更紧凑一些：
Za=17，Zb=37，Zc=10，Np=3。
这样，太阳轮和行星轮的线速度都会小很多，噪音也好控制。

woodee · 发表于 2009-3-24 18:09

按照附件3D（parasolid）文件线割试试看：

173710.rar (1.35 MB, 下载次数: 74)

makelele · 发表于 2009-3-25 07:29

多谢楼上的大侠。。那太阳轮中间我要用16MM 的孔，所以就找来个29齿，再小了强度不够了

makelele · 发表于 2009-3-25 07:30

在保证传动比为3.17、不影响强度的前提下，为何不选的更紧凑一些：
Za=17，Zb=37，Zc=10，Np=3。
这样，太阳轮和行星轮的线速度都会小很多，噪音也好控制。
woodee 发表于 2009-3-24 17:33

登录/注册后可看大图

您这个10 齿的太阳轮做过变位没？
我不会设计变位的
大侠能否指点下

niuershiye · 发表于 2009-3-25 14:46

本帖最后由 niuershiye 于 2009-3-27 10:44 编辑

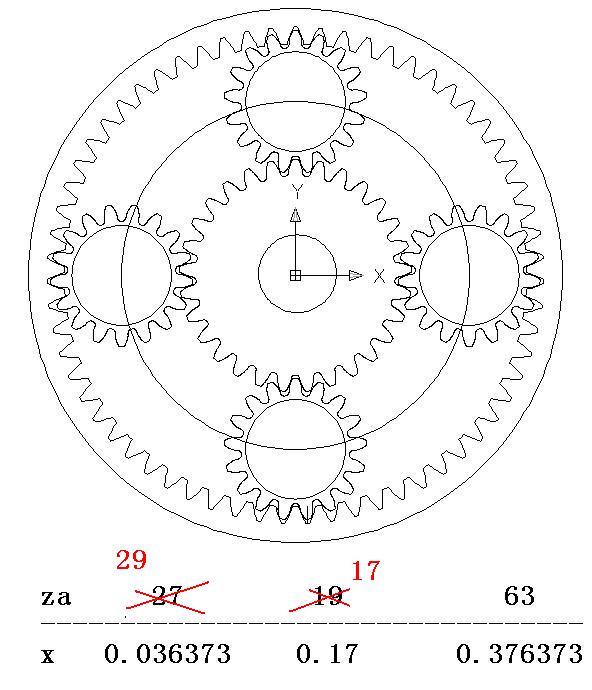

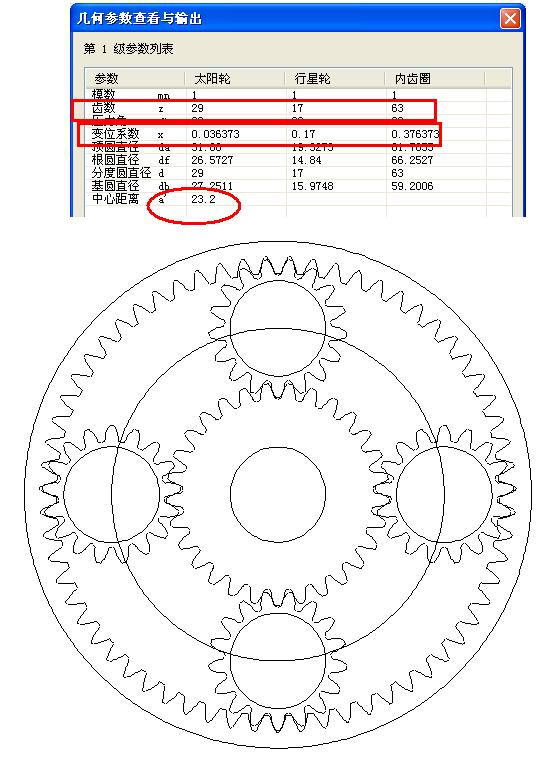

按照 29-17-63

计算的没错误，在图上写字时写错了，特更正！
