螺旋锥齿轮齿坯如何设计？

lks042 · 发表于 2010-4-29 14:47

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lks042 于 2010-5-5 13:50 编辑

我现在想用VB程序建一个螺旋锥齿轮的齿坯模型，我只要知道齿坯主要点的坐标，这样我就可以画出齿坯截面图，然后绕轴线旋转
即可形成齿坯模型，但是请问这些主要点的坐标怎么求，都有公式计算吗？我找了下，好像有些点不能确定。有人知道吗，能不能帮
我下。图件附件

zhangjun · 发表于 2010-4-29 14:56

https://www.gearbbs.com/forum.ph ... &extra=page%3D1
这本书里有,仔细阅读一下.

lks042 · 发表于 2010-5-5 10:40

我看了这本书
但是发现有些点没有公式来计算出其坐标值
难道有些点只是大概的确定而不是计算准确的值吗？

zhangjun · 发表于 2010-5-5 10:56

齿轮的背锥到锥顶是根据理论计算设计出来的，背锥到齿轮定位基面是根据齿轮的实际使用情况机型设计的。

lks042 · 发表于 2010-5-5 13:48

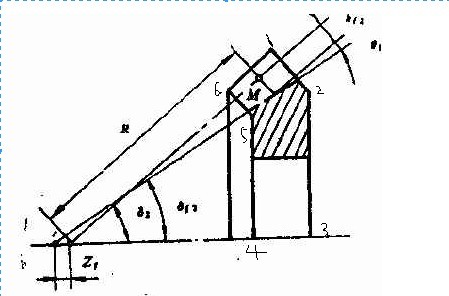

那么我在请问下，我现在需要知道途中六个点的坐标，请问能计算出来吗？如果能，能告诉我公式吗？谢谢

zhangjun · 发表于 2010-5-5 14:01

不清楚你说的是什么？弧齿锥齿轮齿坯（齿轮）的设计要根据所需要传动比、承载能力、安装空间进行相应的设计。

lks042 · 发表于 2010-5-5 14:11

那么版主我想问下，能不能给我一组螺旋锥齿轮齿坯设计的参数啊，可以吗？谢谢

zhangjun · 发表于 2010-5-5 14:14

https://www.gearbbs.com/forum.php?mod=viewthread&tid=21417&extra=page%3D1
看这个帖子参数吧。

007小黑 · 发表于 2010-5-5 16:27

您画的这个图形就是齿部参数的了吧？我现在也想画关于齿部参数的图形！看来我们差不多

hyfjy · 发表于 2010-5-5 21:04

本帖最后由 hyfjy 于 2010-5-5 21:18 编辑

发一套计算的参数及自动实现的齿轮齿坯图

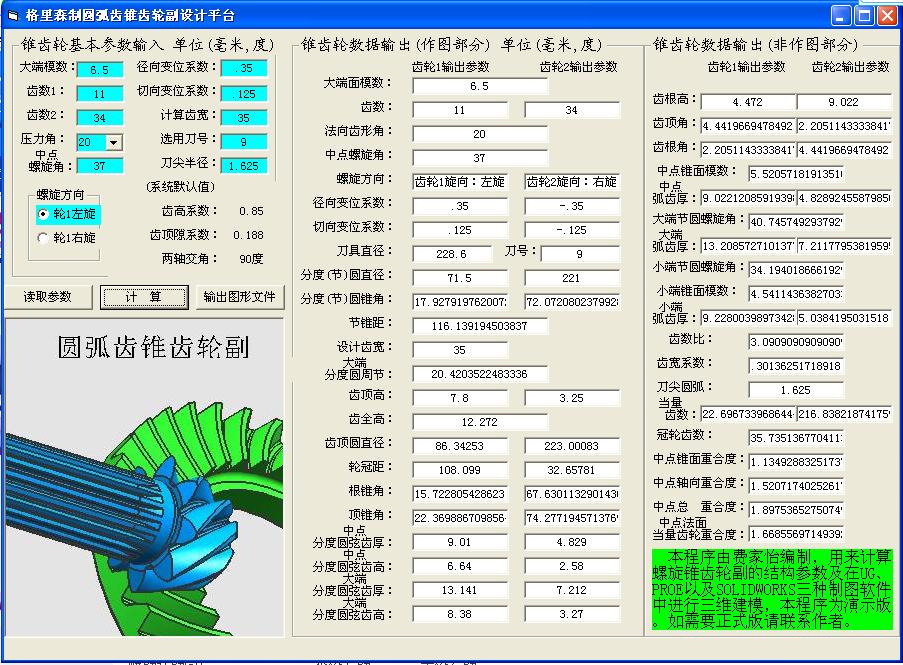

本人自编的软件“格里森制圆弧齿轮锥齿轮副设计平台”，可根据输入的大端模数，齿数及中点螺旋角自动计算并输出所有二维及三维图像文件，计算图如下：


计算的记录如下：

弧齿锥齿轮副设计表作者：hyfjy  第一部分  输入参数  计算日期:2010-05-05
模数:          M=          6.5
齿数:          Z=          11          34
法向齿形角:       α=20度       齿宽中点螺旋角:β=37度
螺旋线旋向:                   小轮左旋       大轮右旋
径向变位系数       X=          .35       -.35
切向变位系数       Xt=          .125       -.125
齿高系数:          Ha'=       .85  (系统默认值)
顶隙系数:          c' =       .188 (系统默认值)
轴交角          系统默认两轴夹角为90度
刀具直径Do= 228.6 刀盘号数: 9 刀尖圆弧 r= 1.625
第二部分计算参数输出表(作图部分)
节圆直径       d=          71.5       221
节锥角          E=          17.92792    72.07208
节锥距          R=          116.139194503837
齿宽             b=          35
齿顶高          ha=          7.8          3.25
齿根高          hf=          4.47199995815754          9.02199995815754
全齿高          H=          12.2719999581575
顶圆直径       D=          86.3425344894488          223.000831855195
顶锥角          Ea=          22.36989    74.27719
根锥角          Ef=          15.72281    67.63011
轮冠距          Ak=          108.099001773766          32.6578053146983
中点模数       Mm=          5.52057181913516
中点法向模数       Mfm=          4.40892469052773
中点弧齿厚       Sfm=          9.02212085919398          4.82892455879856
中点分度圆弦齿厚sm= 9.00989772512104          4.82890402529831
中点分度圆弦齿高hm= 6.64391168184159          2.5822512061062
大端分度圆螺旋角βs= 40.7457492937929
大端分度圆周节 Ps=  20.4203522483336
大端分度圆弧齿厚Sf= 13.2085727101377          7.21177953819595
大端分度圆弦齿厚S大= 13.1406679204041          7.21165825969778
大端分度圆弦齿高h大= 8.37890974188559          3.26811032332206
第三部分计算参数输出表(非作图部分)
齿数比          U=          3.09090909090909
齿宽系数       F=          .30136251718918
齿根角          Of=          2.20511    4.44197
齿顶角          Oa=          4.44197    2.20511
当量齿数Z当= 22.6967339686444  216.838218741759 冠轮齿数Z冠= 35.7351367704113
中点端面重合度Et= 1.13492883251737  中点轴向重合度En= 1.52071740252617
中点总重合度: E总= 1.89753652750749
中点法面当量齿轮重合度Env=  1.66855697149392
小端面端面模数Ms=  4.54114363827033 建议大端齿根倒圆: R= 2 小端齿根倒圆: r= 1.4
小端面分度圆弧齿厚Sx= 9.22800398973428  5.0384195031518 计算时间:20:21:53

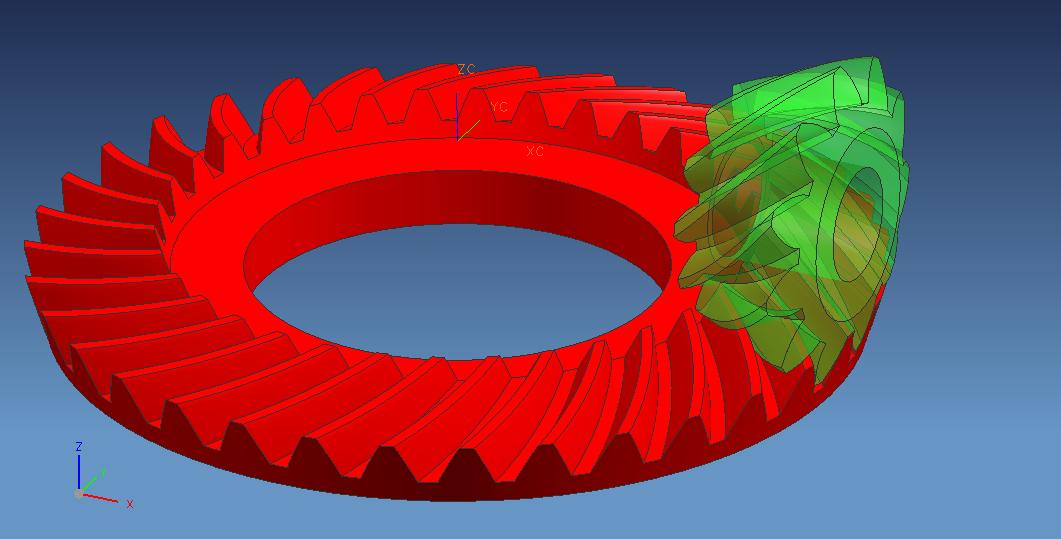

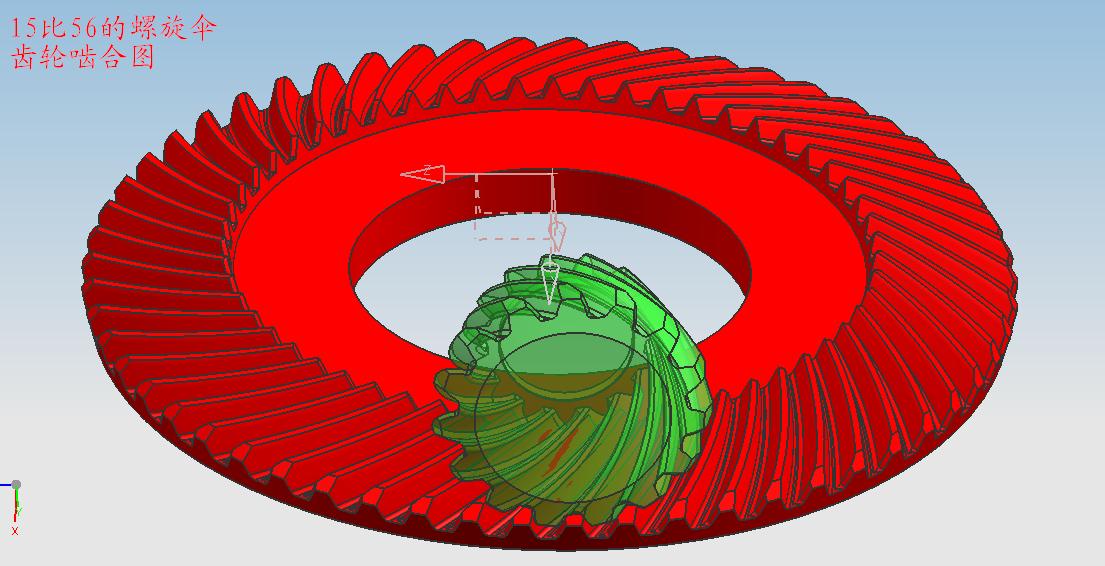

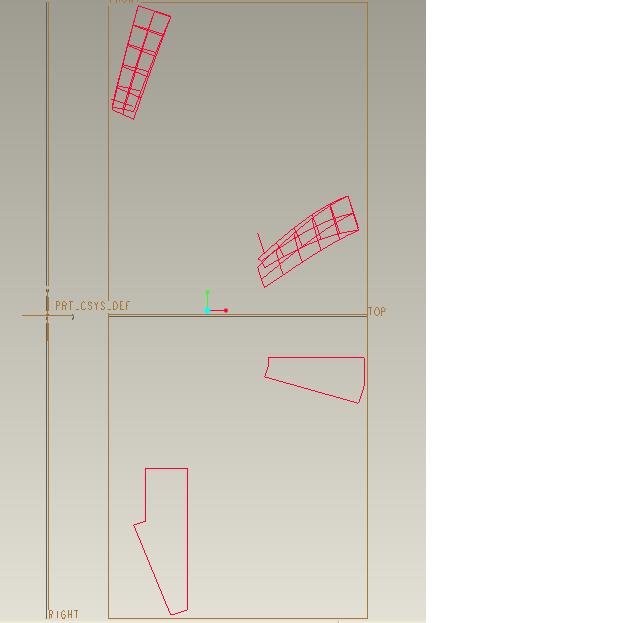

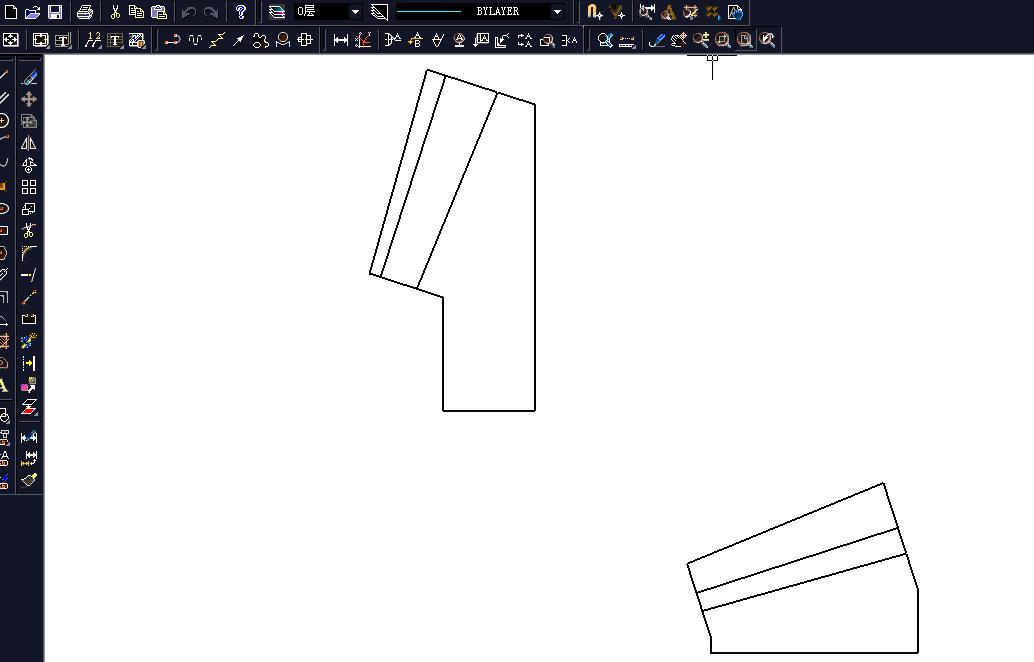

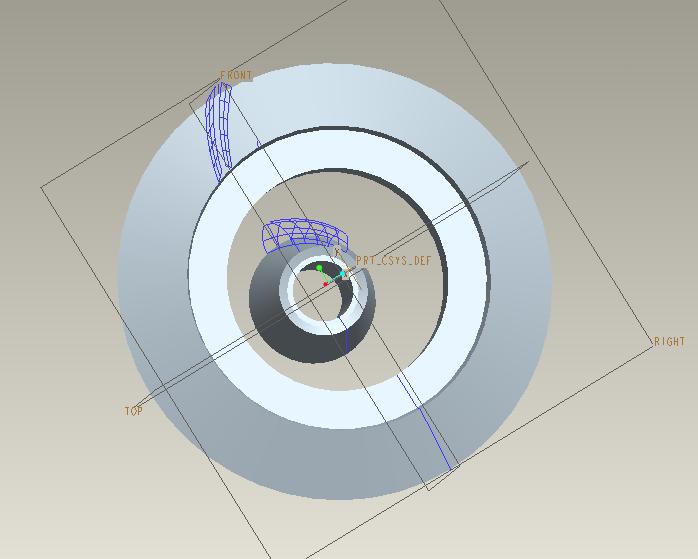

二维图文件及三维图文件可见附件，一个是用二维软件CAXA打开的这对齿轮的二维啮合图，一个是用于PROE的空间剖面及大小轮各一个齿的主要齿形围成的样条线框，这样就可以完成这对齿轮副的三维作图了。

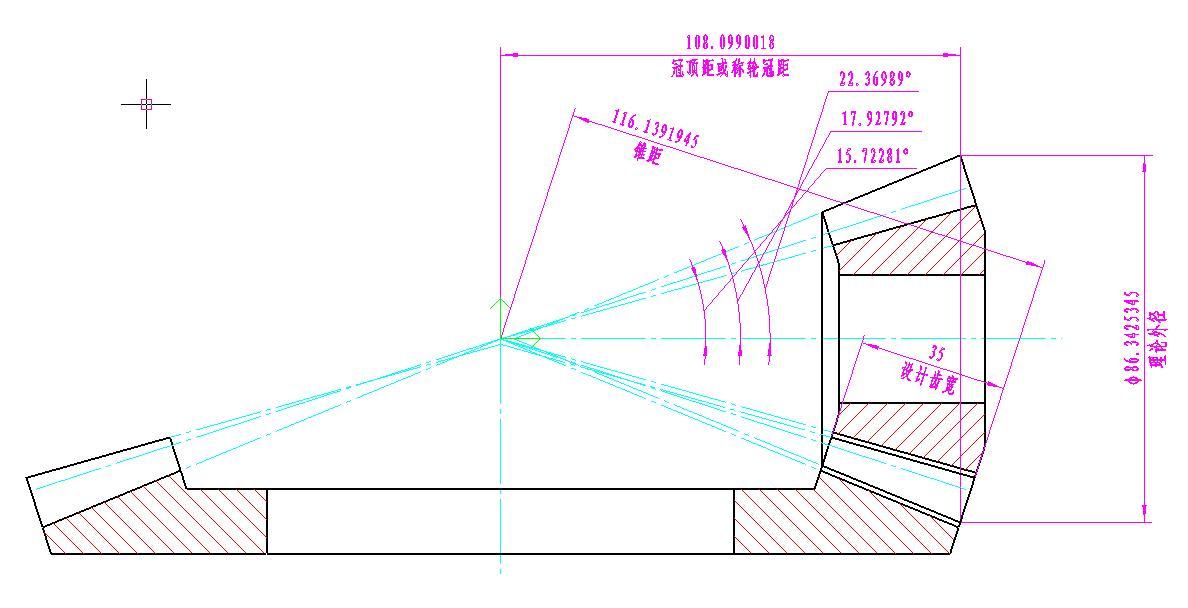

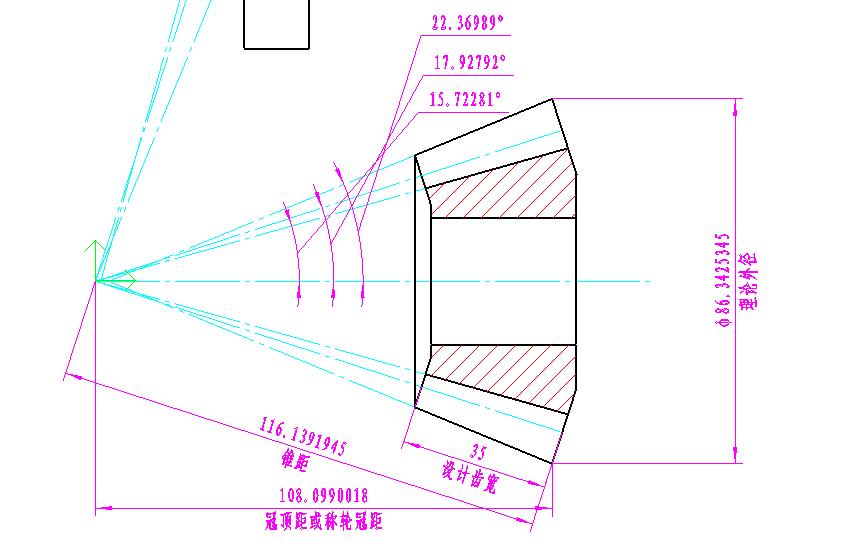

二维的文件用CAXA打开后基本图形如下：
