行星轮系中变位系数计算？？？？

qdtruck · 发表于 2011-12-20 14:35

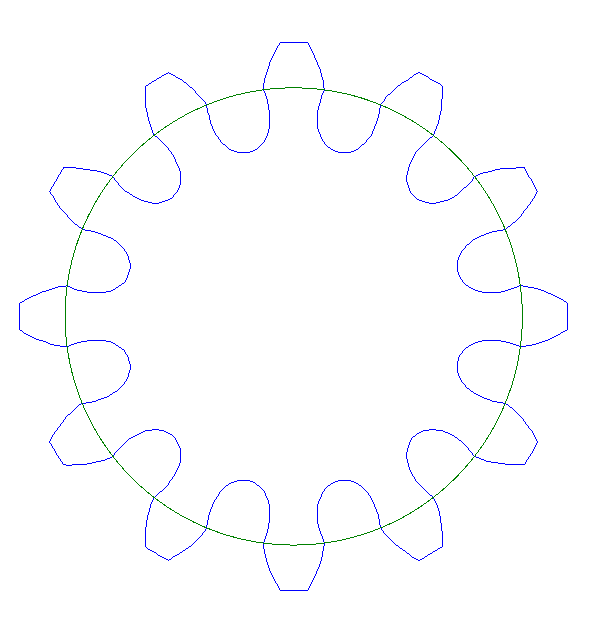

按照9楼说的，我把太阳轮画了一个图。图中蓝色的为起始圆。按提供数据计算，齿顶高系数为0.857，齿顶高为1.571。请大家看看，这个齿形正常吗？

jane668 · 发表于 2011-12-20 15:27

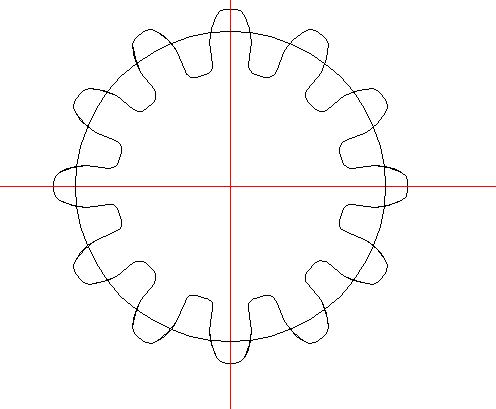

很奇怪，你画的齿轮怎么是这样的？我画的是这样的

qdtruck · 发表于 2011-12-23 19:21

没啥。如果是用CAXA画的，那形状根本不准！

niuershiye · 发表于 2011-12-27 14:58

jane668 发表于 2011-12-20 15:27

登录/注册后可看大图

很奇怪，你画的齿轮怎么是这样的？我画的是这样的

你的不对，你罗上的还差不多！

niuershiye · 发表于 2011-12-27 15:53

jane668 发表于 2011-12-19 11:30

登录/注册后可看大图

重新做了调整的尺寸跟我们现在的零件尺寸吻合。

中心距太小了，
1〉造成行星轮与内齿圈变位，按中国标准《—》的太多，就是DIN3993-1 的《+》的太多。
2〉中心距按7.5 可以避免太阳轮与行星轮的根切。
----------------------------
原设计也不见得多合理，测绘的都要经过自己的设计。

qdtruck · 发表于 2011-12-27 16:17

谁是专家？明白了？

qdtruck · 发表于 2011-12-27 16:18

niuershiye 发表于 2011-12-27 15:53

登录/注册后可看大图

中心距太小了，
1〉造成行星轮与内齿圈变位，按中国标准《—》的太多，就是DIN3993-1 的《+》的太多。
...

明白了没有？

jane668 · 发表于 2011-12-27 16:25

楼上的各位老师，用什么软件画齿轮比较好，现在没有软件我已经画不出齿轮了，主要是我们已经做好了行星轮定位架，现在的中心距是7.3，所以只能调整齿轮了

海外 · 发表于 2012-2-26 00:11

这是什么软件呢，设计行星传动的
