【核心话题】弧齿锥齿轮的PRO/E建模与ANSYS分析

hyfjy

本人在利用编程方法对圆弧齿螺旋伞的各截面进行计算后输出样条线文件，在三维软件中建模，可以进行仿真运动以检查是否有干涉现象，根据已完成的程序，齿根部份一般不参加啮合的部份可以忽略，只保证正常的齿根圆角，在建模中发现，小螺旋角的齿轮副并非不可以进行精锻试验，因为从图中看似乎不产生负拨模斜度的。程序可以输出对UG，PROE及SOLIDWORKS软件进行输出的样条线文件，如有兴趣可参考“http://bbs.icax.cn/477842p1p1”及“http://bbs.icax.cn/481165p1p12”谢谢。

xingyu

大家 有谁画出来个锥齿轮  是用PROE画 的  小弟急需要  老师在催
我的信箱是 xingyu53@163.com  跪求

poxiangzi

本人在利用编程方法对圆弧齿螺旋伞的各截面进行计算后输出样条线文件，在三维软件中建模，可以进行仿真运动以检查是否有干涉现象，根据已完成的程序，齿根部份一般不参加啮合的部份可以忽略，只保证正常的齿根圆角， ...
hyfjy 发表于 2009-7-12 20:51


登录/注册后可看大图

我觉得有一个简单的方法判断是否有负拔模角度，就是在一个轮齿的大小端4个角点处创建4条平行于齿轮轴线的直线，如果直线与该轮齿及相邻轮齿没有干涉则无负角，可以使用3轴加工、可以顺利脱模，否则就有负角，无法按照常规方法锻造及脱模。

小螺旋角的弧齿锥齿轮情况比较接近直齿圆锥齿轮，如果没有负角则可以锻造成型。

可惜大部分弧齿锥齿轮是有负拔模角度，这样电极也无法用3轴铣削，如果没有负拔模角度应该早就批量生产了，可现在锻造弧齿锥齿轮还停留在实验室阶段。

个人意见，请拍砖。

poxiangzi

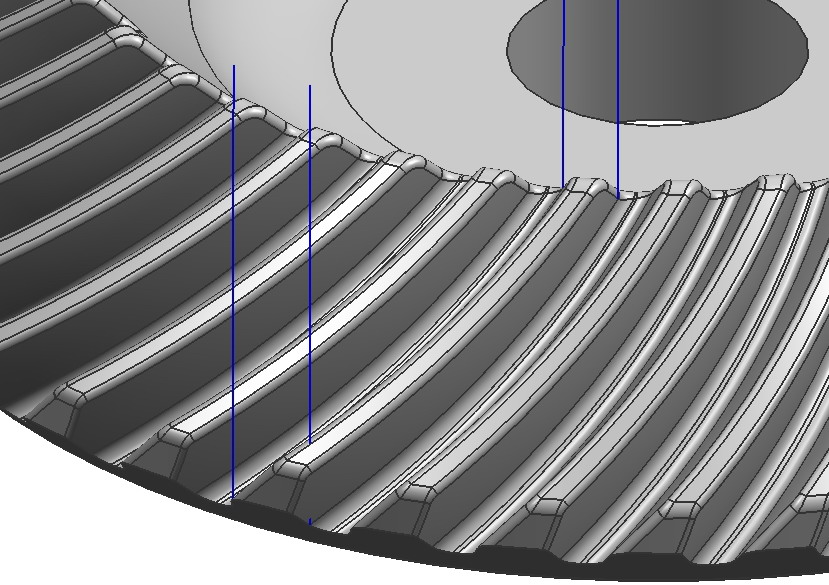

补充一张图片说明脱模可行性问题，相信大家很容易看明白，不需要解释（注意大端凸面角点的平行于轴线的直线）。

hyfjy

“如果没有负拔模角度应该早就批量生产了，”不可相信这句话的，任何事情都有一步一步发展的过程，世界之大并不是什么问题都已解决，总有一天这一工艺会大白于天下的。

poxiangzi

“如果没有负拔模角度应该早就批量生产了，”不可相信这句话的，任何事情都有一步一步发展的过程，世界之大并不是什么问题都已解决，总有一天这一工艺会大白于天下的。
hyfjy 发表于 2009-7-17 20:50


登录/注册后可看大图

说说你的了解，对于弧齿锥齿轮的锻造！

cxz2999

这多高手能做出来,但都觉得不够好.
大家何不把自己的思路详细的发表出来一起讨论,
也我我们这些新手学习学习呀!
期待!

jisx0404

说了等于没说

看不懂

sunnysky

建议版主，让大家讨论一下，用UG

sunnysky

建议版主：

           让大家讨论一下弧齿锥齿轮在ug里详细的建模步骤和方法以及注意事项
