鼓形锥齿轮

along2004386 · 发表于 2008-12-18 14:07

您需要登录才可以下载或查看，没有账号？注册

x

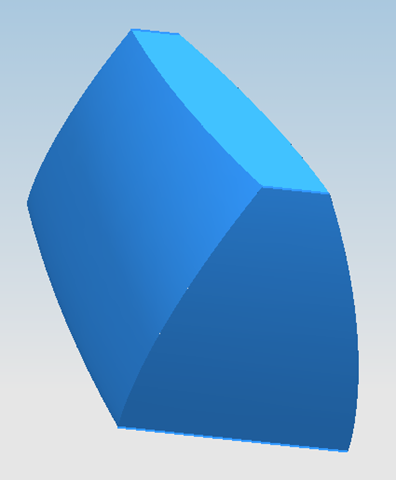

费了一点功夫，弄了一个鼓形修形的直锥齿轮。

woodee · 发表于 2008-12-18 16:06

请说明点儿修形量。

along2004386 · 发表于 2008-12-18 16:45

为了看得清楚，设定的修形量是0.3，比较大。

天行健 · 发表于 2008-12-18 17:19

这样的齿形展成法加工不了吧？是用成形法？用电脑锣铣？

poxiangzi · 发表于 2008-12-18 22:18

本帖最后由 poxiangzi 于 2008-12-18 22:21 编辑

不错，很形象，呵呵，不过齿向修形量真大，肉眼都可以看出来了，实际给个0.01~0.06mm就OK了。

顶ls，这个应该是CAM软件做吧？

我也曾经作了一个夸张的，参考一下。

c199 · 发表于 2008-12-20 14:54

楼主加工过鼓形齿嘛？如果你用切顶滚刀加工，会有所新发现

along2004386 · 发表于 2008-12-22 09:21

是用成型法加工，但是还存在一个脱模的问题，正在研究脱模条件的数学公式，OK后会发出来参考。

china-suyang · 发表于 2009-4-20 19:59

请问修成鼓形有什么好处吗？啮合传动效果怎么样？ 1# along2004386

china-suyang · 发表于 2009-4-20 20:00

请问修成鼓形有什么好处吗？啮合传动效果怎么样？ 5# poxiangzi

zhenghua · 发表于 2010-3-16 22:58

汗，刚刚设计的圆锥就是鼓形的。单位有床子，不知道会给加工成什么样子，期待中..........
