行星齿轮系中行星齿轮

zhangjxg

您的意见就是，变位系数6.393，是完全不可能的？

阿懵

公法线的长度不是在那儿放着吗？怎么可能是6.393呢！你问的人肯定是故意讲错的要不就是齿轮盲一个！！同意牛爷的意见！！估计姓胡！！哈哈哈哈！！！

zhangjxg

我把行星齿轮，太阳轮和齿圈的数据都发给您，您看下
行星齿轮，M=4,Z=13,齿向齿廓角=20，径向间隙系数=0.35，法向变位系数=6.393，公法线长度公差=31.325，跨测齿  数=3
太阳轮，M=4，Z=12，法向齿廓角=20，齿顶高系数=1，径向间隙系数=0.35，法向变位系数=0.5，公法线长度=31.562，跨测齿  数=3
齿圈，M=4，Z=39，法向齿廓角=20，齿顶高系数=1，齿向齿隙系数=0.25，法向变位系数=0.66，公法线长度=31.562，跨测齿  数=6
还有个无关的问题，您的头像是真人的照片吗？

niuershiye

按照 “0” 侧隙绘制 ！检验参数可靠 。

zhangjxg

验算中x=0.66，0.66应该是负值吧？

niuershiye

原帖由 zhangjxg 于 2008-12-10 15:34 发表


登录/注册后可看大图

验算中x=0.66，0.66应该是负值吧？

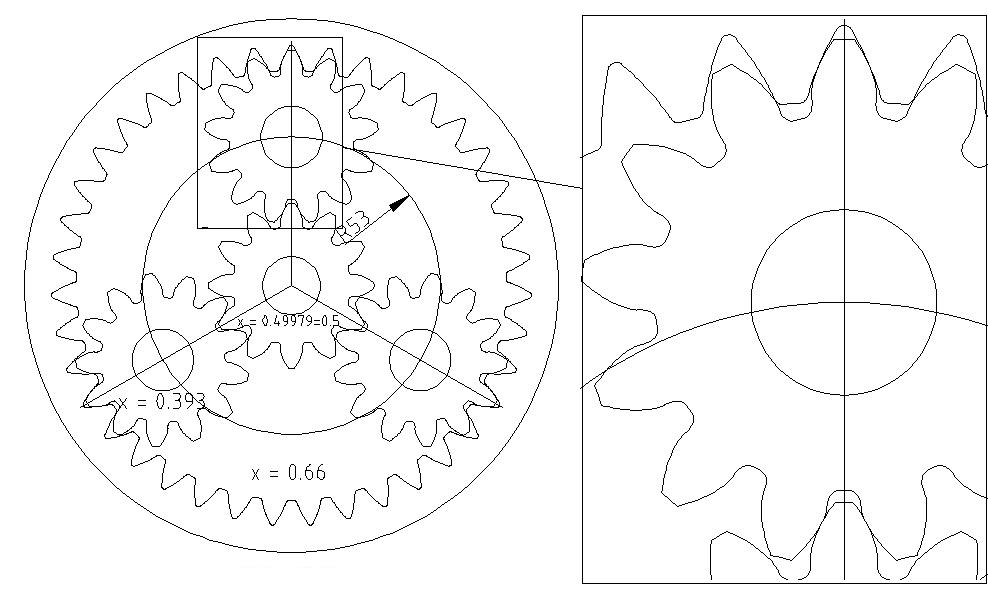

齿圈 39T ， 行星 13T (x1=0.393) ， 中心距 53  ， 总变位 Σx = 0.26704  = x2  -  x1

x2 = 0.26704 + 0.393 = 0.66004

按照  ISO (GB 等同 ISO ），0.66 是 +0.66 ； 按照 DIN  为    -0.66 。

[ 本帖最后由 niuershiye 于 2008-12-10 15:51 编辑 ]

zhangjxg

再次感谢，你要在杭州，我请你吃饭

==============================

为了吃这顿饭，赶紧订飞机票去 。现在机票打折 。

[ 本帖最后由 niuershiye 于 2008-12-10 16:30 编辑 ]

tianlai1215

胡设计！！！！！！！！！

niuershiye

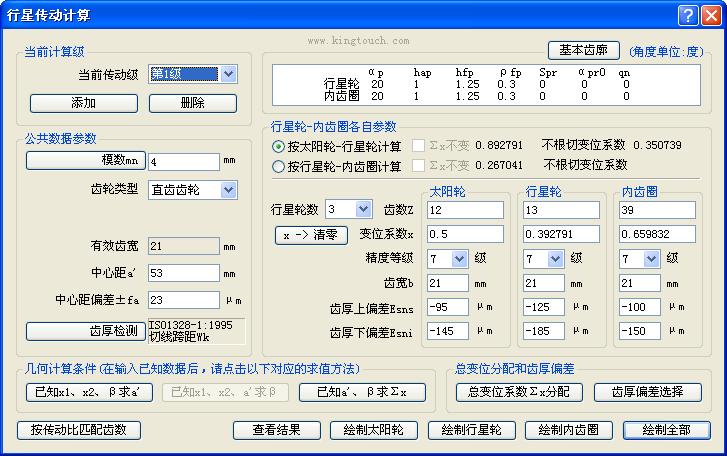

将计算的对话框贴出来 ：

poxiangzi

居然有这样的错误，呵呵，不过问题的讨论依然精彩，这种行星齿轮减速器主要使用在哪些场合，我只知道轮边减速器很多用这种减速器的，有没有哪位能够介绍一下呢？
