行星齿轮系中行星齿轮

zhangjxg · 发表于 2008-12-8 12:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

行星齿轮系，其中行星齿轮，M=4,Z=13,压力角=20，c*=0.35，法向变位系数=6.393，这个变位系数，有点大，但图纸上就是这样标的，请高手帮算下齿根圆直径！
自己算出来的和实际不相附，请高手写下计算步骤。
实物已经用于生产，我是要虚拟仿真。
感谢

[ 本帖最后由 zhangjxg 于 2008-12-8 13:26 编辑 ]

milemarker · 发表于 2008-12-8 12:44

你把你的图纸也传上来,这个变位系数太大了,不是有点大.

niuershiye · 发表于 2008-12-8 13:17

瞎胡设计的吧！

zhangjxg · 发表于 2008-12-8 13:24

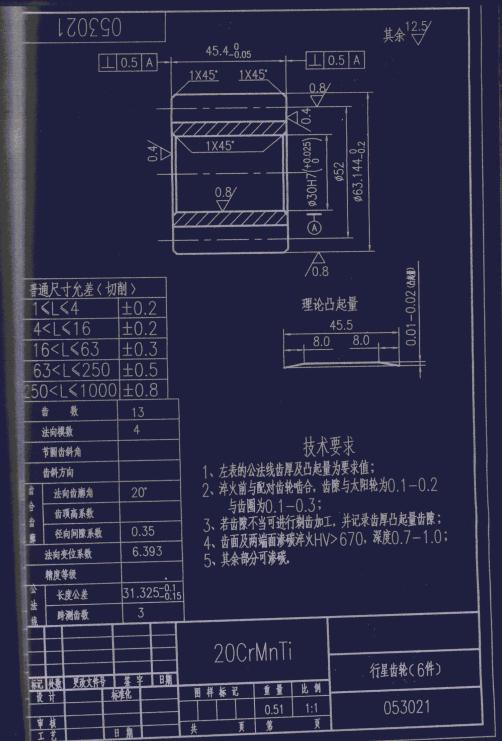

图纸传上来了，帮忙看下啊

阿懵 · 发表于 2008-12-8 13:33

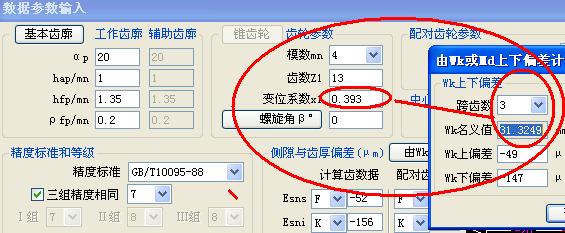

经过实际计算可以证明6.393的变位实际上应该是笔误：0.393，公法线长度位31.3249

niuershiye · 发表于 2008-12-8 13:38

是抄图时的误笔：0.393 写成 6.393 啦！

有点基本常识的都可以看出来！

[ 本帖最后由 niuershiye 于 2008-12-8 13:39 编辑 ]

zhangjxg · 发表于 2008-12-8 13:49

:D 谢谢各位

woodee · 发表于 2008-12-8 19:08

zhangjxg · 发表于 2008-12-10 11:54

还要麻烦下，打电话问了厂家（我们现在用的齿轮的制造商），他说那个变位系数就是6.393，法向变位系数和我们平常讲的变位系数没有差别吧，请帮我分析下

niuershiye · 发表于 2008-12-10 12:07

设计者是不是姓胡，叫胡设计！
