蜗杆的M值计算公式是什么？帮忙算下M值

zzz8662

我知道在AGMA中M值的计算方法，但是，在ISO,DIN标准中蜗杆的M值怎么计算？需要参考哪个ISO，DIN标准？
========================
顺便帮我算下M值：
压力角：14度
导程角：8度4分56秒
轴向模数：0.7348 (法向模数0.7275）
头数：1
变位系数：-1.3007
量棒直径：1.7

zzz8662

没人知道呀？？:Q :Q

woodee

我是用齿轮的M值算法做的。因为是渐开线蜗杆，所以可以通用。

zzz8662

我是用齿轮的M值算法做的。因为是渐开线蜗杆，所以可以通用。
woodee 发表于 2008-12-13 22:24


登录/注册后可看大图

谢谢woodee，但是头数是1的时候，我算不好呀。
帮我算下M值：
压力角：14度
导程角：8度4分56秒
轴向模数：0.7348
头数：1
变位系数：-1.3007
量棒直径：1.7

woodee

谢谢woodee，但是头数是1的时候，我算不好呀。
帮我算下M值：
压力角：14度
导程角：8度4分56秒
轴向模数：0.7348
头数：1
变位系数：-1.3007
量棒直径：1.7
zzz8662 发表于 2008-12-13 22:56


登录/注册后可看大图

不客气！
1. 头数1不要紧，一般都是按多齿推导，而且因为对称，推导也只使用一边的齿面，不会因为单头影响结果；
2. -1.3007的变位系数是否有点儿大？

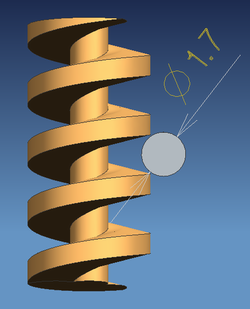

3. 1.7的量针直径似乎也大了，1.3比较合适。如下图示：

zzz8662

从你的图来看，1.7的量棒确实有点大。
这是我从欧洲得到的图纸。变位系数确实是-1.3007.他的M值计算结果是7.418 +0/-0.107，而我按照斜齿轮的计算M值的名义值是7.524。那你按1.7量棒得到的M值是多少？ :dizzy
woodee，能帮我推测一下这个图纸的M值怎么来的吗？:dizzy:这个蜗杆出现过运行不顺的现象，所以我怀疑。

woodee

楼主再给一下齿顶圆、齿根圆直径。M值虽然能对上，但明显有问题。

zzz8662

woodee，给你一下齿根，齿顶圆尺寸：
齿顶圆直径 6.537 +0/-0.107
齿根圆直径 3.339 +0/-0.107
分度圆直径 5.1744
你也可以凑，但是你也帮忙算算是不是7.524而？？
===================================================
另外还有一个蜗杆搞不定，我一遇到1齿的蜗杆就发憷，因为我算的总和别人的对不上-
模数 0.4
头数 1
螺旋角 5度10分
压力角 20度
齿根圆直径 3.6
齿顶圆直径5.5
量棒直径：0.8

woodee

8# zzz8662

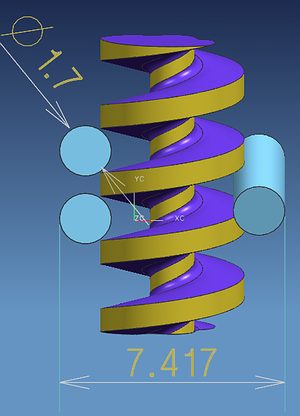

此为减薄齿厚蜗杆，与塑胶齿轮配合。
可以用你所说图纸的变位、但改变顶圆、根圆的方法来计算；
亦可采取增加个齿厚系数来推衍。

7.418没错。

woodee

另外还有一个蜗杆搞不定，我一遇到1齿的蜗杆就发憷，因为我算的总和别人的对不上
模数 0.4
头数 1
螺旋角 5度10分
压力角 20度
齿根圆直径 3.6
齿顶圆直径5.5
zzz8662 发表于 2008-12-15 21:49


登录/注册后可看大图

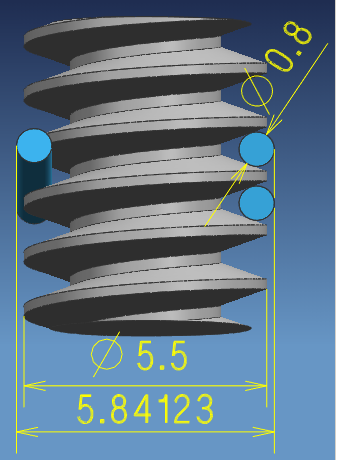

又没给变位系数！模数也没讲清法向还是轴向：
将就着画：
