格里森零度弧齿锥齿轮建模

goldfool

不错，先保存起来，有时间好好研究研究。只是不知道这种齿轮检测成本是否会太高？楼主可否把这对齿轮的价格报一下？

wangyongxu

厦门50型 就是这种 干过好几年 多用于工程机械上

hyfjy

零度弧齿锥齿轮的设计理论综合弧齿锥齿轮和直齿锥齿轮的设计方法，手头的一本设计资料说零度弧齿锥齿轮是弧齿锥齿轮的一个特例：

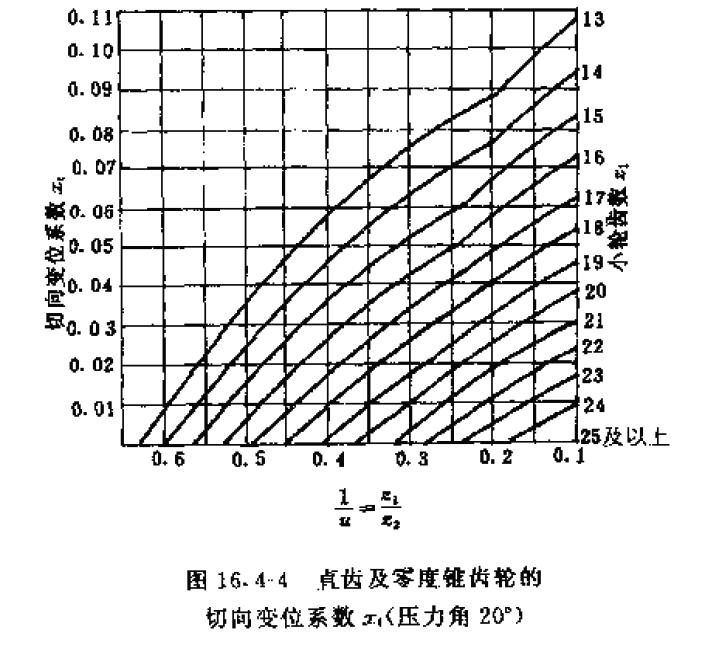

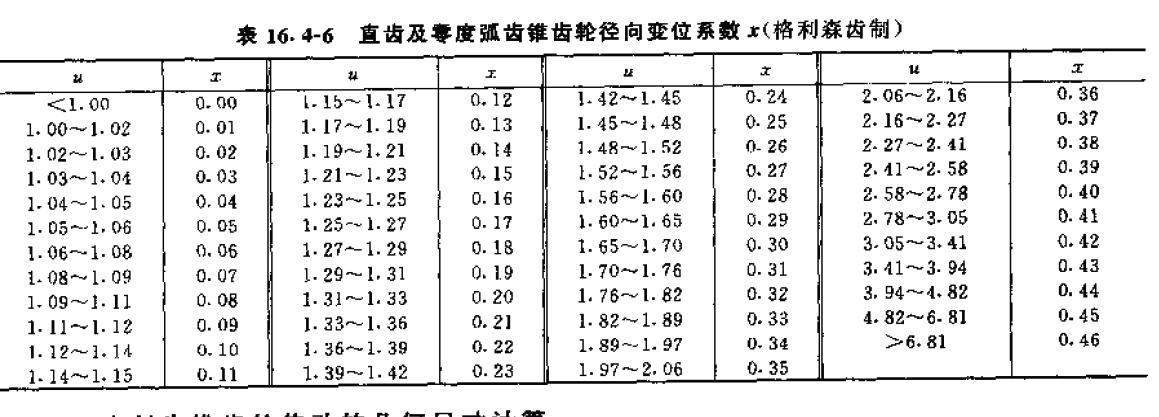

在计算上基本采用弧齿锥齿轮的设计公式，而径向和切向变位系数都与直齿锥齿轮相同，请看表格：

poxiangzi

零度弧齿锥齿轮的设计理论综合弧齿锥齿轮和直齿锥齿轮的设计方法，手头的一本设计资料说零度弧齿锥齿轮是弧 ...
hyfjy 发表于 2010-4-30 19:33


登录/注册后可看大图

我看到好些资料都是这么说的，零度弧齿锥齿轮是弧齿锥齿轮的特例，在某些场合用来替代直齿圆锥齿轮。

hyfjy

零度弧齿锥齿轮与直齿锥齿轮与一般的中点螺旋角不为零的弧齿锥齿轮相比还有以下的不同：

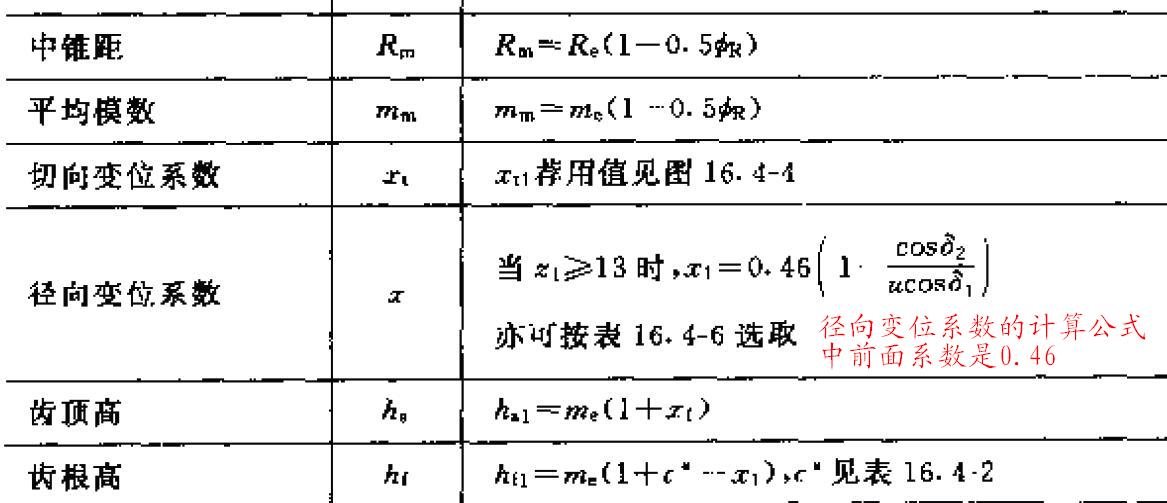

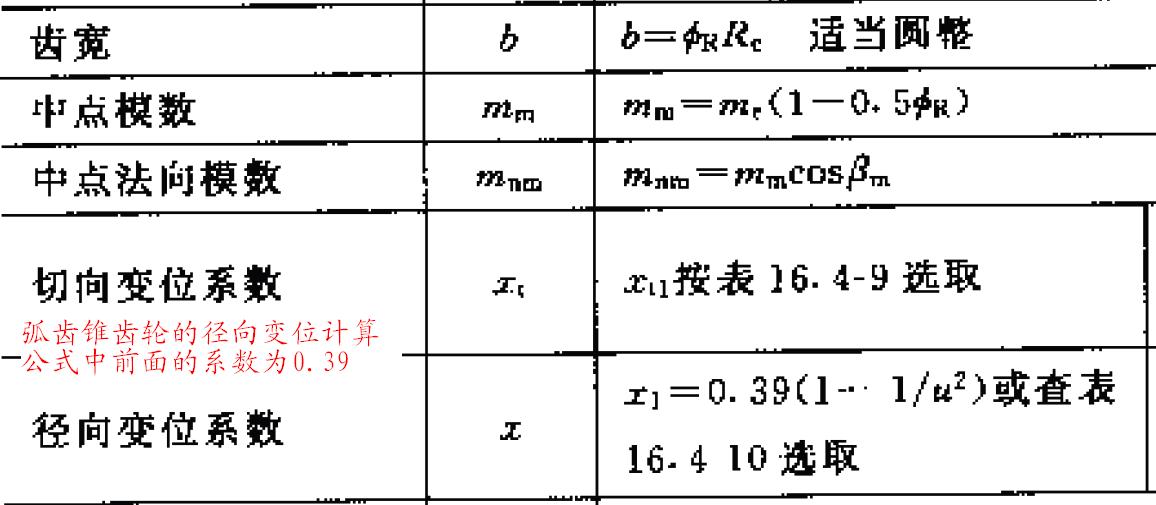

零度弧齿锥齿轮用直齿锥齿轮的径向和切向计算公式或表格，在计算公式中有一个数据不一样。

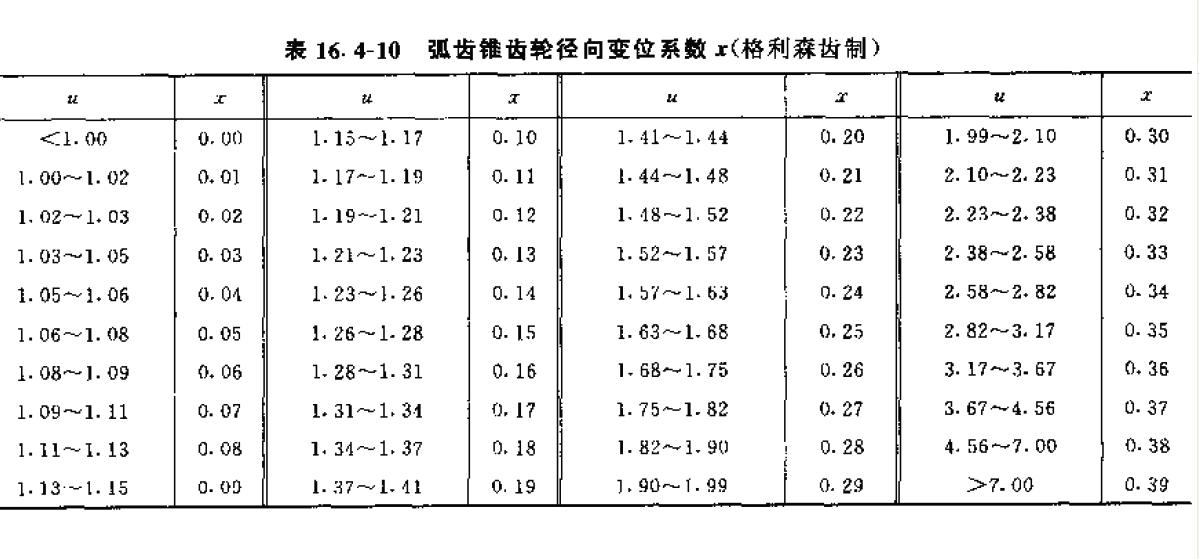

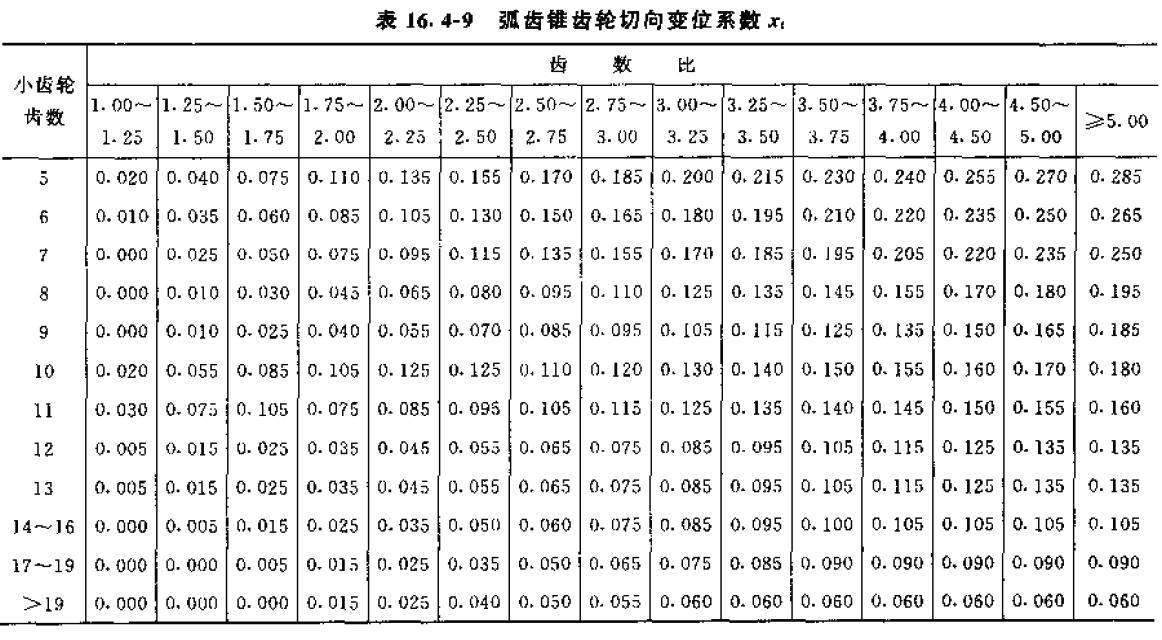

从径向和切向变位系数看，差别不是太大，直接用弧齿锥齿轮的设计公式应该不会有什么问题。

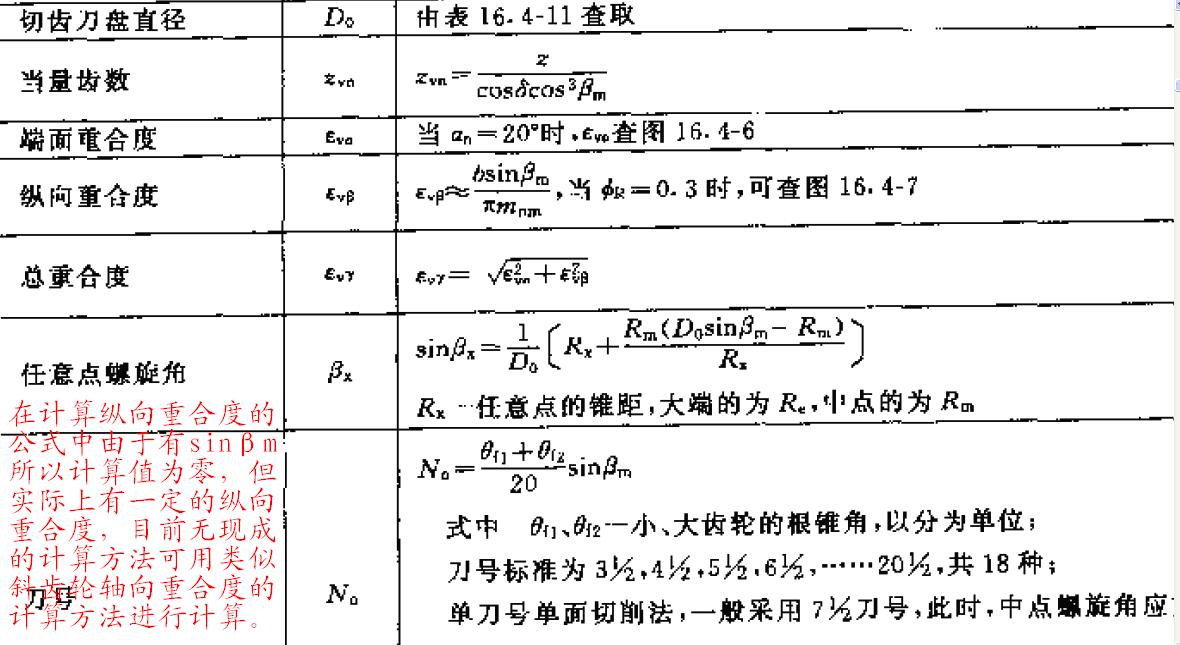

零度弧齿锥齿轮的纵向（应该也就是沿齿向的，类似轴向重合度）重合度在计算时由于采用的是弧齿锥齿轮计算公式，所以计算值都是零，实际上由于齿的弯曲，增加了轴向的重合，我觉得应该加以计算。



零度弧齿锥齿轮在加工上用弧齿锥齿轮的机床和刀具，加工费用也应当是接近弧齿锥齿轮的，而在使用中的效果接近直齿锥齿轮，又比直齿锥齿轮的加工费用高，优点不是太明显，如果价格也与弧齿锥齿轮差不多的话，经济上不上算的。所以使用的地方不是太多，能用弧齿锥齿轮的地方主要还是以弧齿锥齿轮为主，也就是不设计成零度弧齿锥齿轮。但设计成零度弧齿锥齿轮时，可以部分解决轴向力的问题，啮合上又比直齿锥齿轮平稳，所以还有一些市场。
是否如此？

lxz881209

路过，学习中。:)

jasonguo2007

学习了。。。呵呵。qq:545566066 希望能进一步学习！

hesheya

哪位好心人把插件共享一下就更好了

andrew-lyh

hyfjy:
           你好！
  你给出的   《弧齿锥齿轮副设计表 作者：hyfjy     》 一文及相应的书籍资料，我已经查阅并作相应的计算，
同时也用3D软件设计，其中有些数据和齿形曲面和你的有一点点差别，等有时间我上传给你，帮我看看。
       谢谢！

hyfjy

回复 19# andrew-lyh


    欢迎交流，谢谢关注，共同努力，互相学习。能学到一个自己弄错的与学会一个新知识同样重要，甚至于更重要。谢谢。
