格里森弧齿锥齿轮建模

qixinshuai

请问楼主大师，你用的是什么软件呀？

zlqin

回复 29# hyfjy


    能不能把你15:47那个螺旋锥齿轮的啮合原模型发给我啊，我自己做的螺旋锥齿轮总是干涉，谢谢，367236976@qq.com

qixinshuai

请问楼主，有没有建模软件呀？与小弟分享一下好吗？

snail0218

厉害 是CAD高手

qixinshuai

楼主，可有软件与小弟共享？

hyfjy

回复 30# 螺旋锥齿轮


    在UG中建模并用UG的运动仿真功能展示的啮合情况。以证实设计的合理性或不合理性。

左嗯右

回复 hyfjy 的帖子

好牛，能把9：:40的三维模型发一份给我吗，自己画了好久，可是画出来干涉.......万分感谢，邮箱：jaylj1988@126.com

hyfjy

回复 左嗯右 的帖子

请写清模数，螺旋角要求，轴交角等，这些是建模要的数据，谢谢。

左嗯右

模数：11，中点螺旋角：35°，轴交角：90°，主动轮齿数：7，被动轮齿数：41，顶隙系数：0.188，齿顶高系数：0.85，等顶隙收缩

hyfjy

左嗯右 发表于 2011-5-22 13:25


登录/注册后可看大图

回复 hyfjy 的帖子

好牛，能把9：:40的三维模型发一份给我吗，自己画了好久，可是画出来干涉.......万分感 ...

做了一对9比40的螺旋锥齿轮副，连同冠轮。

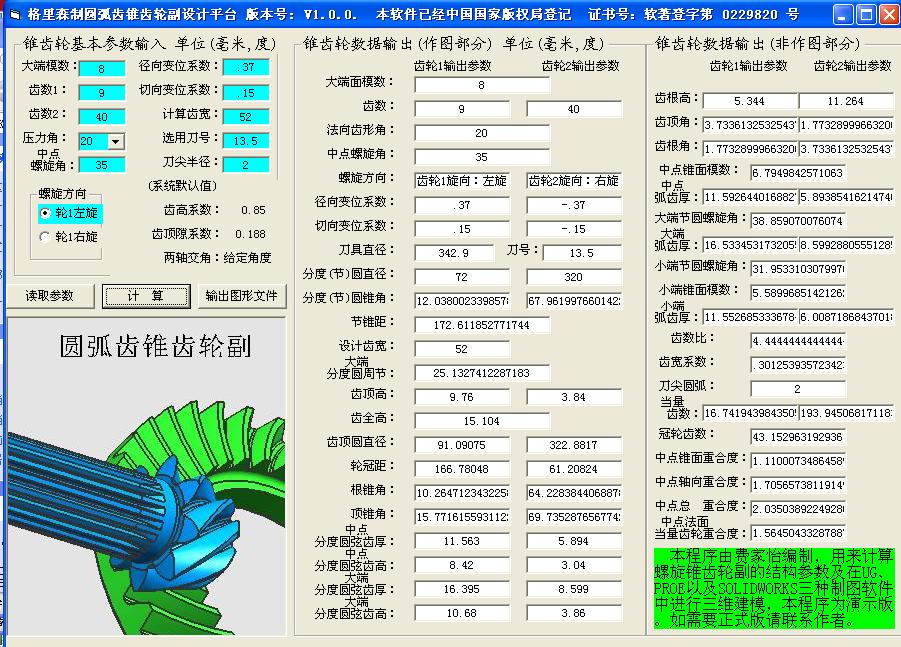

计算的界面如下：



计算的记录如下：

弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-05-22
模数:M=8        齿数: Z=        9             40
法向齿形角:          α=20度       齿宽中点螺旋角:β=35度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .37          -.37
切向变位系数:       Xt =           .1           -.1
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          设计两轴夹角为 80 度
刀具直径Do= 342.9    刀盘号数: 13.5    刀尖圆弧 r= 2
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             72            320
节锥角            E=            12.038002     67.961998
节锥距            R=            172.611852771744
齿宽              b=           52
齿顶高           ha=            9.76          3.84
齿根高           hf=            5.34399994850159            11.2639999485016
全齿高            H=            15.1039999485016
顶圆直径          D=             91.0907451441506            322.881700969901
顶锥角           Ea=            15.77162      69.73529
根锥角           Ef=            10.26471      64.22838
轮冠距           Ak=            166.780479536921            61.2082438237709
中点模数
  Mm=            6.79498425710631
中点法向模数        Mfm=           5.56612524512015
中点弧齿厚         Sfm=           11.2528948040274            6.23360337500278
中点分度圆弦齿厚sm=    11.2255469150074            6.23356873301388
中点分度圆弦齿高hm=    8.40304888713099            3.04404833349043
大端分度圆螺旋角βs=    38.859070076074
大端分度圆周节   Ps=  25.1327412287183
大端分度圆弧齿厚Sf=    16.1334531732055            8.99928805551285
大端分度圆弦齿厚S大=    16.0046255604132            8.99912104407306
大端分度圆弦齿高h大=    10.6403724268728            3.86374050755237
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 4.44444444444444     齿宽系数F= .301253935723423
齿根角           Of=            1.77329       3.73361
齿顶角           Oa=            3.73361       1.77329
当量齿数Z当= 16.7419439843505  193.945068171183 冠轮齿数Z冠= 43.1529631929361
中点端面重合度Et= 1.11000734864589  中点轴向重合度En= 1.70565738119149
中点总重合度: E总= 2.03503892249286
中点法面当量齿轮重合度Env=  1.56450433287887
小端面端面模数Ms=  5.58996851421262 建议大端齿根倒圆: R= 2.4 小端齿根倒圆: r= 1.7
小端面分度圆弧齿厚Sx= 11.2731869079678  6.28821711008081   计算时间:15:14:29

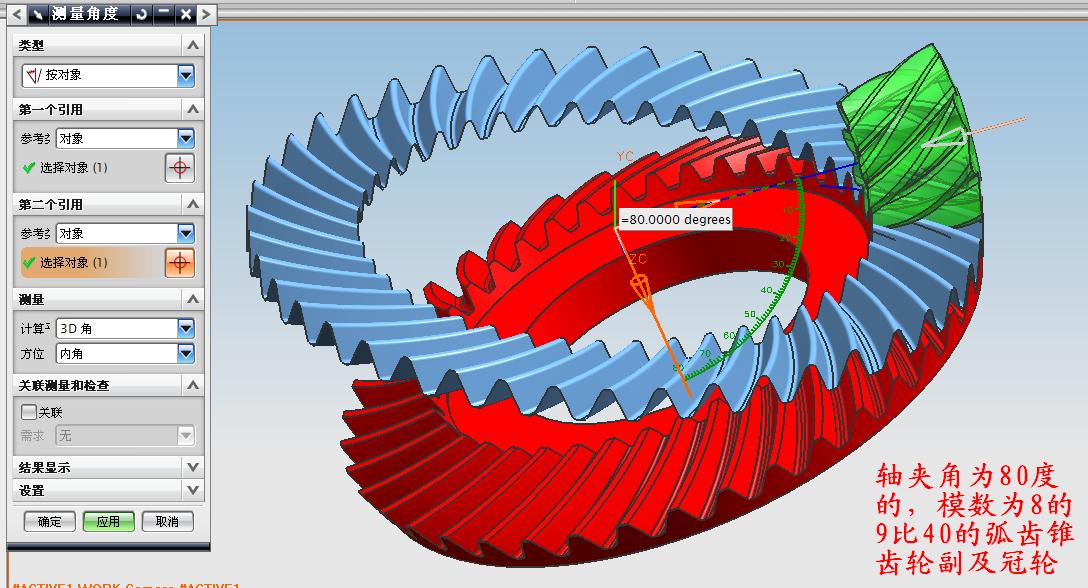

三维图如下：

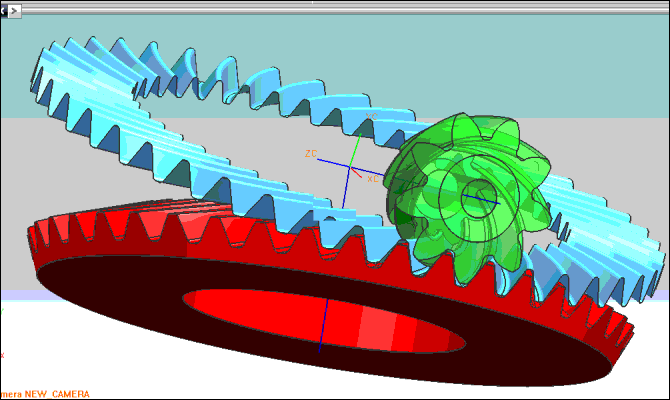

运动仿真的啮合图如下：

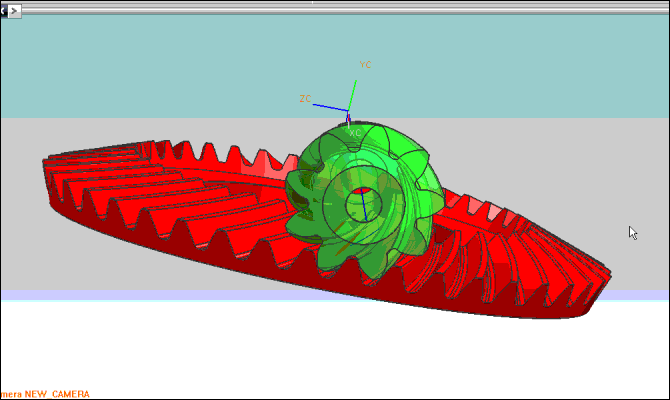

把冠轮隐藏后的啮合图：

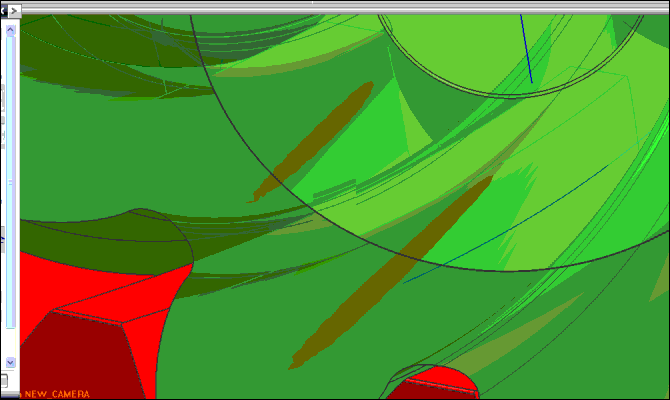

啮合区域的放大图：
