格里森弧齿锥齿轮建模

wsgvincent · 发表于 2008-12-11 09:35

版主的技术真牛，能把原件上传给我们吗？
谢谢！

tieli · 发表于 2008-12-11 10:33

支持楼主还请把原件发上来自己辛苦做了共享了才更有意义

steve.ljl · 发表于 2008-12-11 23:15

真牛,如果能详细披露制作细节,不胜感激

xielj007 · 发表于 2009-4-11 14:07

楼主的模型感觉有点像是UG齿轮模块生成的

wmlys · 发表于 2010-5-16 20:53

方法当然很多，那种方法最好用

zlqin · 发表于 2010-5-17 18:56

回复 3# 毛永泉

楼主现在可还有原模型啊，我也做螺旋锥齿轮，可是做出来的齿轮总是干涉，能不能发给我一份，谢谢

hyfjy · 发表于 2010-5-17 21:05

根据我作三维图得出的结论，如果是纯理论的无侧隙啮合弧齿锥齿轮副，或者说是格里森制的圆弧齿锥齿轮副，在啮合时是不符合使用要求的，也就是说一定要进行沿齿形和齿向的修形，避开边缘接触，使得最后的接触区域处于齿的中部近小端，楼主有可能发上你的模型，在所有三维图的格式，例如STEP，IGS或X_T等等都行，可以让大家看看么？这才要有点勇气才行的。

hyfjy · 发表于 2010-5-17 21:34

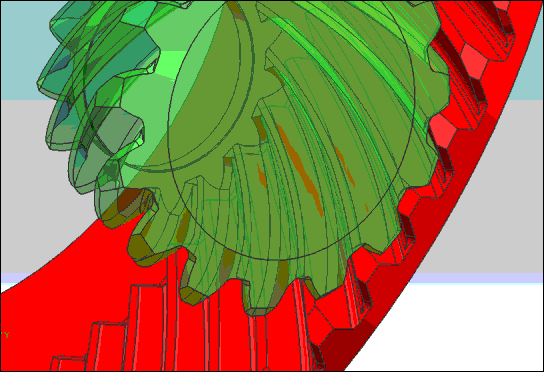

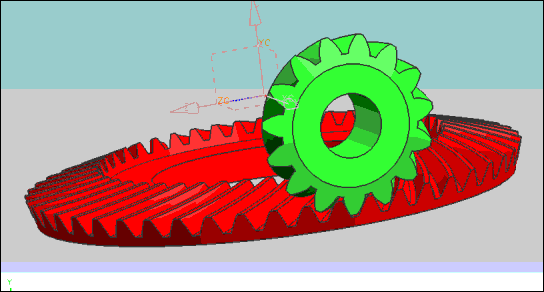

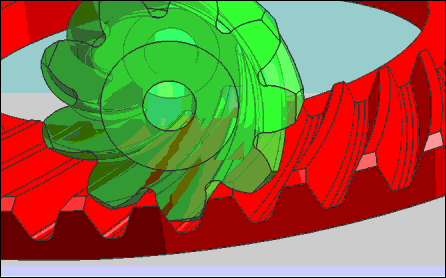

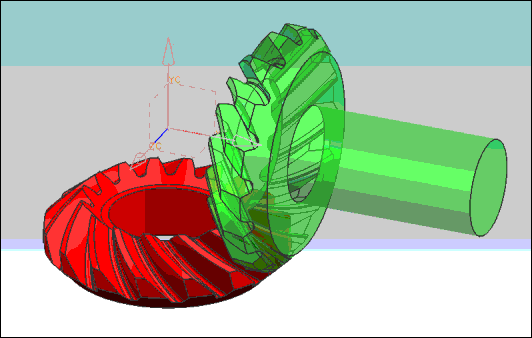

发几张我所做过的格里森制弧齿锥齿轮的啮合图。
8：38的：

9：40的：

15：47的：

15：56的：

16：16的：

螺旋锥齿轮 · 发表于 2010-5-17 23:18

发几张我所做过的格里森制弧齿锥齿轮的啮合图。
8：38的：

9：40的：

15：47的：

15 ...
hyfjy 发表于 2010-5-17 21:34

登录/注册后可看大图

真厉害啊。

这个是在CAD软件中用装配仿真做出来的么？

账号		自动登录	找回密码
密码			注册

格里森弧齿锥齿轮建模

螺旋了，不同半径的端面压力角应该不等于法向压力角。

回复 21# woodee 的帖子

评分
