锥齿轮图大家帮我审审

xcl-000 · 发表于 2008-9-23 16:54

您需要登录才可以下载或查看，没有账号？注册

x

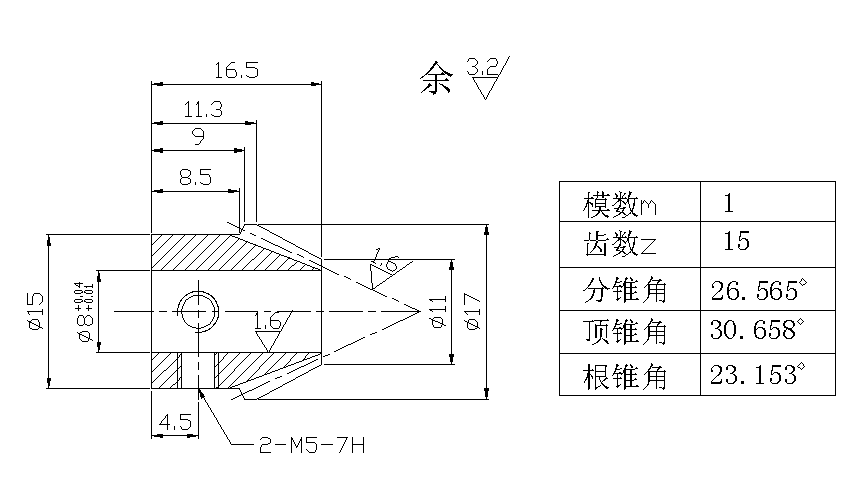

我不大懂齿轮，现有个样品，找人出了个图纸。现在看图纸上标的尺寸好像有问题，有的多余，有的根据公式计算不符，请大家帮我审审。
现在已确定m.z,分锥角没问题，都对。

弧齿制造 · 发表于 2008-9-23 18:36

安装距、压力角、轮冠距、旋向、背角、前锥、好象越看越觉得你的图纸差东西。
不过用大小轮做样品调试后看接触点，应该没多大问题。

woodee · 发表于 2008-9-23 19:33

给出配对齿的参数，我可以提供3D模型供你校核。

吕世祥 · 发表于 2008-9-24 07:33

你要把参数给全,才好回答你的问题!比如说齿顶高系数,顶隙系数 ,变位系数,齿形收缩制

czk123 · 发表于 2008-10-11 22:01

重要的却节锥距

zzy2006 · 发表于 2008-10-14 10:30

这个人怎么画的噢，东西缺的蛮多的

jin414760385 · 发表于 2008-10-16 19:26

提示: 作者被禁止或删除内容自动屏蔽

zhenghua · 发表于 2010-3-16 23:09

回复 3# woodee

版主搞3D上瘾啦。哈哈哈

79542876 · 发表于 2010-3-25 22:12

锥距呢，掉了

888888a · 发表于 2010-3-25 22:19

什么齿形啊
