变位斜齿轮的测算

ygbs

冒昧问一下，如果只有一个齿轮的样品咋办？

chen_yh

在论坛里找一下，会有这方面的资料。

chen_yh

冒昧问一下，如果只有一个齿轮的样品咋办？
ygbs 发表于 2009-1-18 17:58


登录/注册后可看大图

去这里看看
http://www.gearbbs.net/forum.php?mod=viewthread&tid=9366&extra=page%3D2

logxing

冒昧问一下，如果只有一个齿轮的样品咋办？
ygbs 发表于 2009-1-18 17:58


登录/注册后可看大图

看看这个是否能解决你的问题。




关于type：
直齿I型--两个跨齿距
直齿II型--两个跨棒距
斜齿I型--两个跨齿距+一个跨棒距
斜齿II型--三个跨棒距

关于过滤条件：
程序不会显示基节误差过大以及变位系数绝对值过大的结果，用户可以自己设定这个条件。

关于模式：
圆整模式1--从标准模数，标准压力角里寻找结果。
圆整模式2--模数按0.005递增，压力角按0.5度递增，搜寻结果。

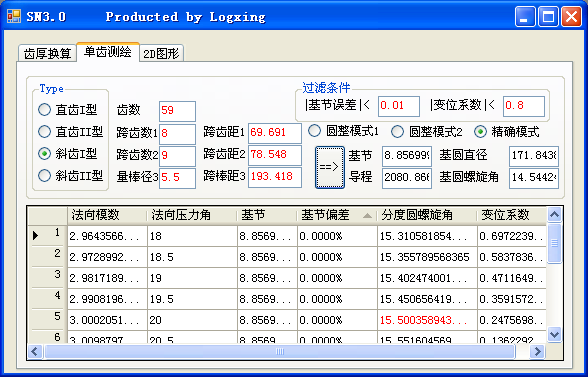

精确模式--压力角按0.5度递增，计算精确的模数，当前两个模式结果为空时可以使用这个模式。针对非标齿轮。

其他功能：

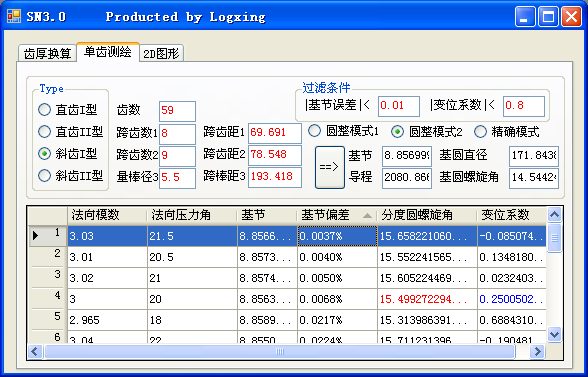

如果分度圆螺旋角接近半整数，程序以红色亮显，见上图。
如果变位系数接近整数/100，程序以蓝色亮显，见图1图2。
程序也支持径节制，而且也支持内齿测绘。

dongsheping

谢谢楼主分享了

cxw770

很好，就是有点太死板，我们怎么能先知道m呢？

shanshui813

谢谢，先下来看看好用不

春哥

知道中心距，不知变位系数怎么算。螺旋齿又怎么算，公法线多少？变位系数怎么分配？好多参数都没有算出来

春哥

搞错了。不好意思！

很爱小凡

用一生的祝福来感谢楼主！
