帮忙计算公法线长度和跨棒距

zzz8662 · 发表于 2008-7-17 21:18

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

齿轮参数：
Z＝9
Mn=0.5
X=0.32
节圆直径 4.5
齿顶圆直径 5.82 +0/-0.1
齿根圆直径 3.57
基圆直径 4.229
压力角20deg
跨齿数 K＝2
棒直径1.25

请帮忙计算跨棒距和公法线长度
=================================
P.S. 我发现别人算的跨棒距 6.735-6.763 公法线长度2.330-2.349
和我算的理论值差别很大。请高手验算一下

freefreemen · 发表于 2008-7-18 19:29

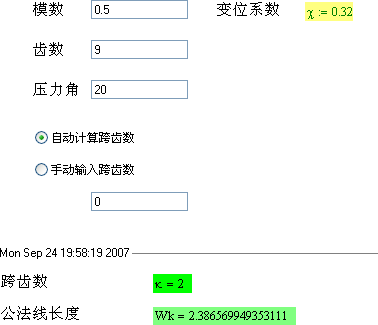

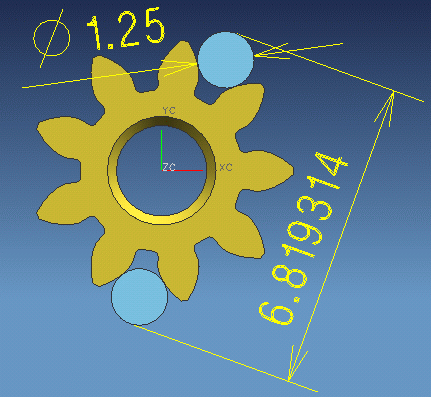

公法线＋跨棒距:) :)

woodee · 发表于 2008-7-18 21:15

zzz8662 · 发表于 2008-7-18 21:16

楼上和我算的一样。但是为什么会和实际不一样呢？可能实际是考虑了背系（backlash）的原因吧，但是和理论差太远了。谁能评估一下，合理吗？:o

woodee · 发表于 2008-7-18 22:33

可能是考虑侧隙吧。但这样侧隙分配给小齿不好，因为齿顶变尖严重。

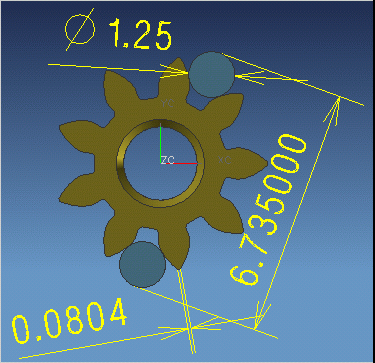

下图计算画出的，当公法线为下差6.735时，齿顶厚仅为0.0804。
在批量稍大的情况下，对10齿以下的齿轮，应该考虑0.5以上的径向正变位，同时采取切向正变位来加大齿厚、增加齿根强度和提高啮合系数，以改善啮合质量。

[ 本帖最后由 woodee 于 2008-7-18 22:36 编辑 ]

zzz8662 · 发表于 2008-7-21 22:34

谢谢LS.明白了。我和你有同感,这个设计不合理.

cat_520 · 发表于 2008-7-22 08:29

请问各位大虾，没有齿厚的上下偏差，也能算出公法线的上下偏差值吗？你们是怎么算的啊

admin · 发表于 2008-7-22 08:39

原帖由 cat_520 于 2008-7-22 08:29 发表

 登录/注册后可看大图

请问各位大虾，没有齿厚的上下偏差，也能算出公法线的上下偏差值吗？你们是怎么算的啊

公法线的上下偏差是根据模数、分度圆直径、需要的精度等级，查标准得出的，或者根据实际情况自己定的，并不是计算出来的。。

cat_520 · 发表于 2008-7-22 14:47

谢谢了，我会好好记住的

cat_520 · 发表于 2008-7-22 15:12

理论公法线2.3866，跨梆距6.8193139
