求助：i如何可以解决行星齿轮噪音问题

wenwfeng · 发表于 2011-9-22 15:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wenwfeng 于 2011-9-22 15:53 编辑

我们公司本来是做小家电产品的，但老板前段时间忽然买回来一个手持式电动螺丝批叫我们开发，我们对齿轮传动没有一点知识，所以产品里的齿轮设计是用CAD挂件燕秀工具来完成的。结果产品开发出来后，其它方面没有问题，但齿轮方面出问题了，齿轮传动时
比原样板吵很多，噪声好大。老板要求我们这个月底就要出方案改良好，但因为齿轮知识太博大了，我们没有太多的时间从头慢慢学习起，现想在此请教各位老前

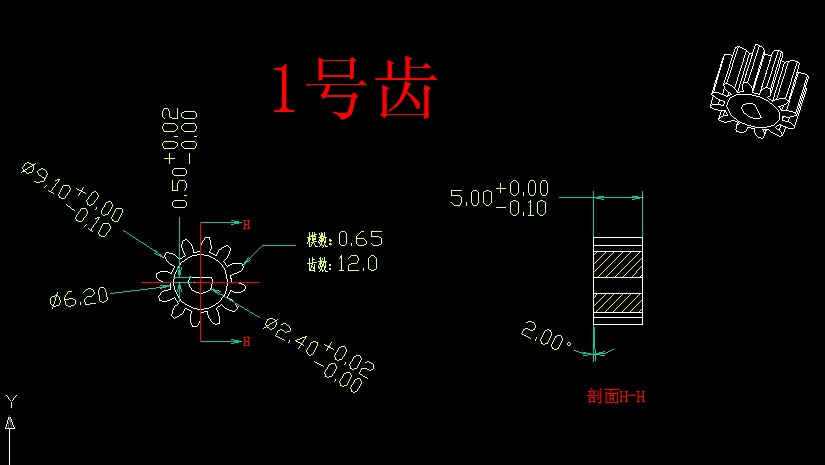

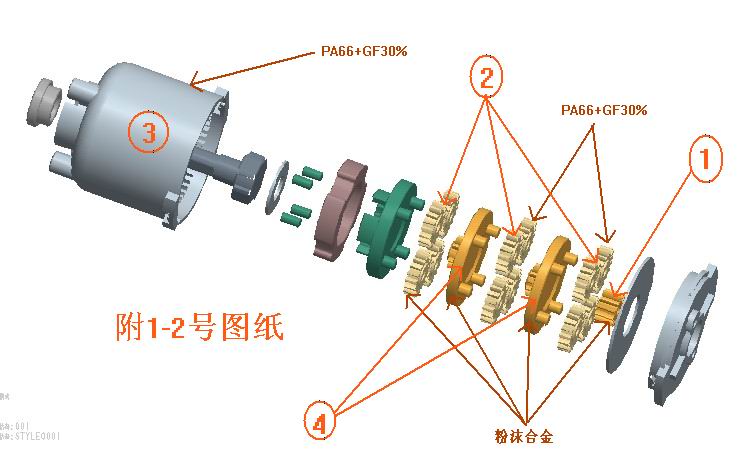

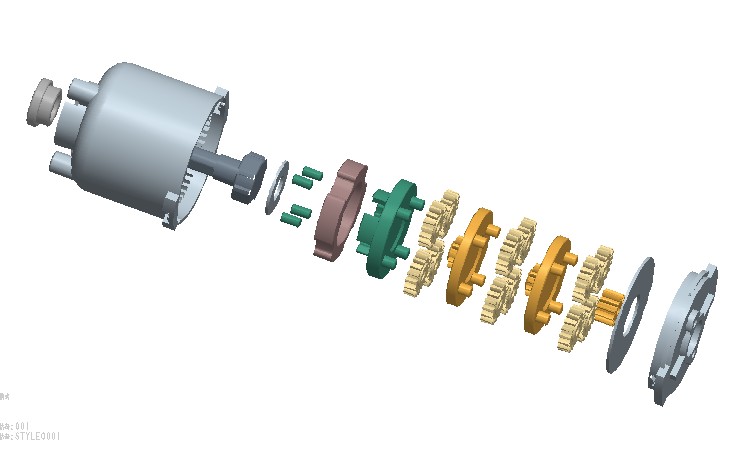

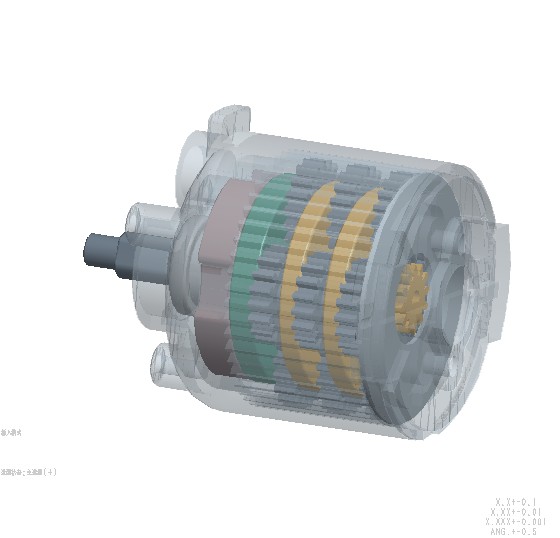

辈：如何修正才可以解决齿轮噪音问题呢？先行拜谢！附图：（直流电机带动，电机转速二万三转）

ljcchy · 发表于 2011-9-22 16:05

这个问题最好请教牛爷

qdtruck · 发表于 2011-9-22 16:27

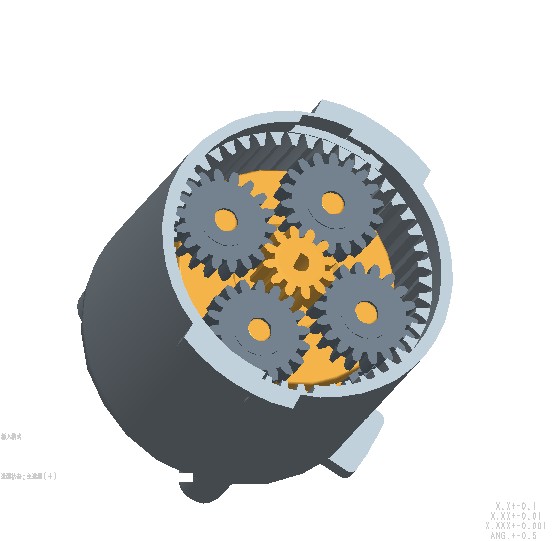

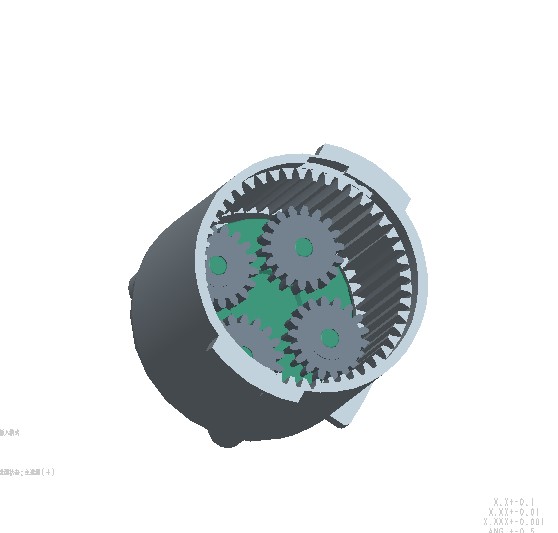

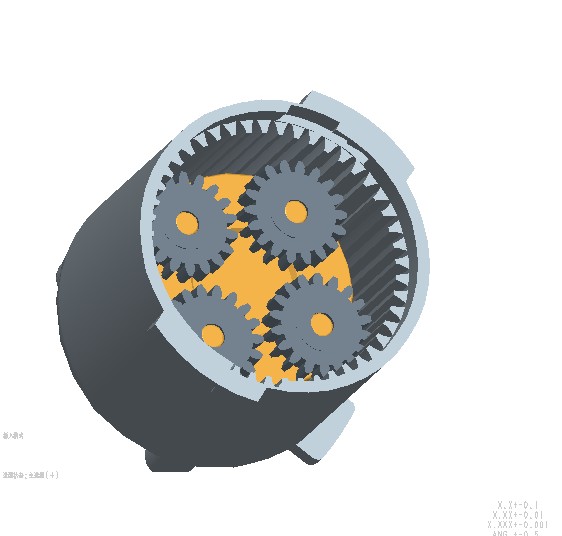

是个3级行星，各级的速比是一样的，共用内齿圈。用啥材料工艺？齿数分别是多少？齿宽是一样的？

wenwfeng · 发表于 2011-9-22 17:32

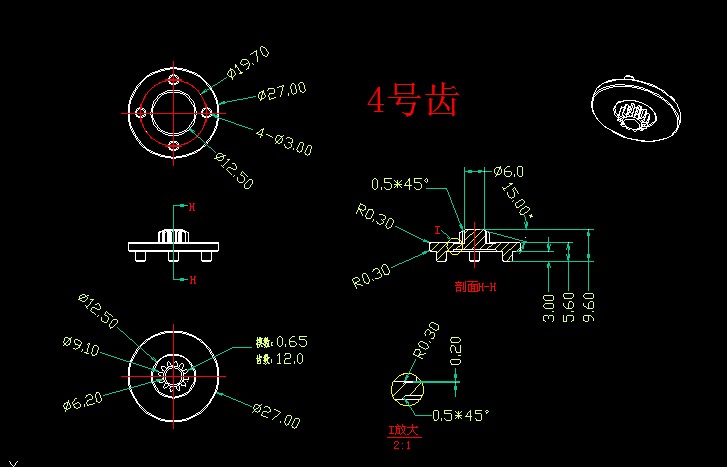

补充：2号齿尺寸一样，4号齿尺寸一样

qdtruck · 发表于 2011-9-24 09:43

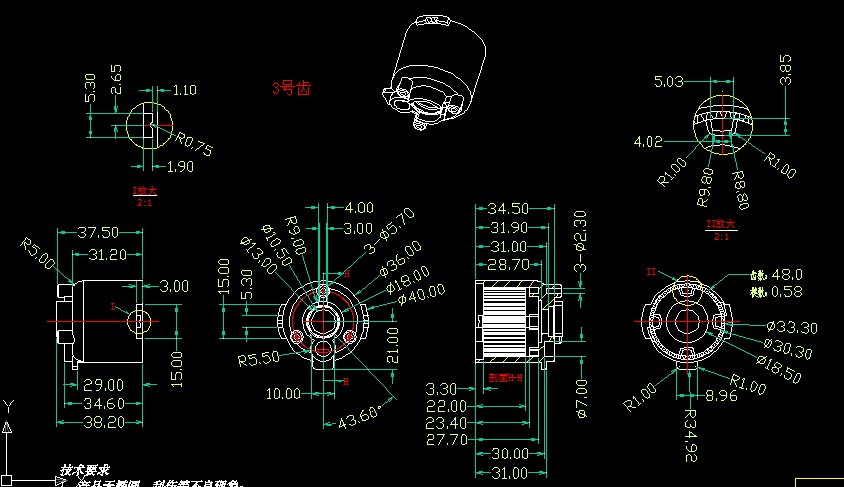

齿圈的模数为0.58，而其他齿的模数为0.65，难道采用内齿外齿不一样的模数？还是标注有误？

minzi · 发表于 2011-9-24 10:38

齿圈的模数与行星轮和太阳轮的模数不符，这样的啮合肯定会出噪音的。

hyfjy · 发表于 2011-9-24 12:05

除了齿轮的设计必须符合齿轮内外啮合要求外，还要从选材上再想办法，尽量不要用金属对金属啮合，第一级，第二级相应速度较高，应以齿面滑移率为优化设计目标函数，最后一级是低速级，要很好地考虑扭矩对齿轮的强度要求。机械产品千差万别，不是靠碰巧就能搞成的，别人一个定型产品，花了无数的精力，那有这样模仿一下就能成功的呢，急功近利搞不好企业的。走抄袭的路不可取。看人吃豆腐牙快，自己一上就不是那么回事了。再说，齿轮设计的基本知识每个理工科的大学都要学的，每个搞技术的人也应该都学过的，拾起旧知识，好好消化才能成功。

wenwfeng · 发表于 2011-9-24 12:07

谢谢大家的指点，我们的模数是用齿顶圆除以（齿数+2）得出来的。

wenwfeng · 发表于 2011-9-24 12:16

而且2号齿即行星轮的模数是大约数来的，不会问题这是在这里吧？还请各位前辈赐教。

wenwfeng · 发表于 2011-9-24 13:35

hyfjy前辈批评的是。晚辈受教了！但现在已经没有办法了，实际问题已经出来了。还前各位前辈不吝赐教。晚辈在此先行拜谢！
