公法线专家帮忙一下!谢谢了!

cxhgg · 发表于 2008-6-20 21:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

哪位老师帮我算一下公法线是多少!
直齿
模数=14
齿数=100
压力角=20度
齿高=31.5
精度等级=6-MN
分度圆直径=1400
齿高系数=1

张平 · 发表于 2008-6-20 22:34

长度为477.232毫米

mhf1228 · 发表于 2008-6-20 23:29

齿数模数压力角螺旋角（度）变位系数(X0) 滚棒直径
100 14 20 度分秒 0 0
端面压力角分度圆直径基圆直径 0 0 0 公法线跨齿数
20 1400 1315.569669 0 494.8881 11.61111111
滚棒所在压力角数值端面压力角渐开线函数滚棒距取整
-0.000803579 0.014904384 12
滚棒所在压力角 2RM (M) 固定旋齿厚固定旋齿高
21.47066274 1413.671234 1413.671234 19.41867287 10.46609054

刀具移动量(Xn) 当量齿数（Z'）
0 100

mhf1228 · 发表于 2008-6-20 23:31

公法线跨齿数
494.8881 494.8881

fanes · 发表于 2008-6-21 08:22

分度圆法向弧齿厚 Sn 21.9911

精度等级(GB10095-88) 6-6-6 MN

公法线平均长度及偏差 wkn Ewms 494.901 -0.394
Ewmi -0.453

跨齿数 k 12

ljy0903 · 发表于 2008-6-22 14:42

请问变位系数是多少，好像没有变位系数不好算
X=0 W12＝494.901

chiart · 发表于 2008-6-23 13:10

公法線：494.90092，跨齒數：12

woodee · 发表于 2008-7-2 14:47

W12=494.9009162

wnh2 · 发表于 2008-7-2 16:12

跨齿数12，公法线长度494.895

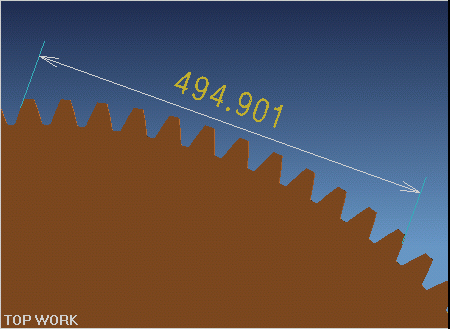

woodee · 发表于 2008-7-3 01:23
