CNC高效率加工螺伞的动画演示

wscl537 · 发表于 2011-9-10 17:45

大齿轮三轴小齿轮4轴以上就可
德国人开发有安装在通用数控机床的伞齿轮刀盘，这个技术很成熟了，但市场还没推广开
楼主还是用生成模型进行自动编程然后加工。这样会有误差，德国人是直接计算出齿轮的空间坐标点，然后输入到CNC 直接加工的，这样准确，而且还可以进行三坐标检测

woodee · 发表于 2011-9-10 21:25

回复 wscl537 的帖子

呵呵，能精确生成模型，就知道齿面每一点的精确坐标，计算刀路当然可以不用3D模型。
但有了3D模型，倒是可以检查刀路计算是否正确。

jxgzlyh · 发表于 2011-9-12 08:35

谢谢！4。5轴是可以！

mcwszbd · 发表于 2011-9-12 09:53

woodee 发表于 2011-9-9 23:03

登录/注册后可看大图

加工直径600左右的螺伞，刀具直径250左右，也不算小了吧？呵呵。
所谓高效，是对现有3轴加工而言的，如下 ...

非常不理解。直齿锥齿轮也能这么直接用成形刀铣嘛？不是两端的模数不一样嘛？

woodee · 发表于 2011-9-12 12:44

回复 mcwszbd 的帖子

这不是成型铣刀啊！
是类似这样的铣刀：

登录/注册后可看大图

mcwszbd · 发表于 2011-9-12 12:54

woodee 发表于 2011-9-12 12:44

登录/注册后可看大图

回复 mcwszbd 的帖子

这不是成型铣刀啊！

我指的是图中用3轴加工的那个大螺旋齿轮是个指形铣刀

woodee · 发表于 2011-9-12 13:15

mcwszbd 发表于 2011-9-12 12:54

登录/注册后可看大图

我指的是图中用3轴加工的那个大螺旋齿轮是个指形铣刀

那个图是链接国外网站的，但俺判断，那不是指形铣刀，应该是牛角铣刀之类的。

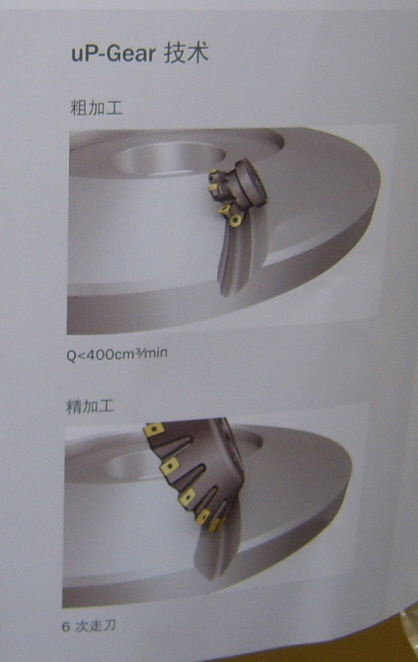

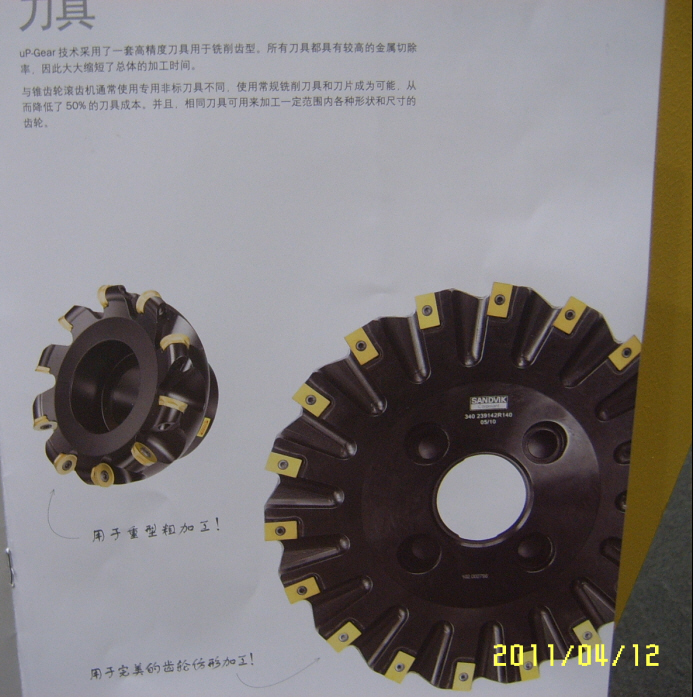

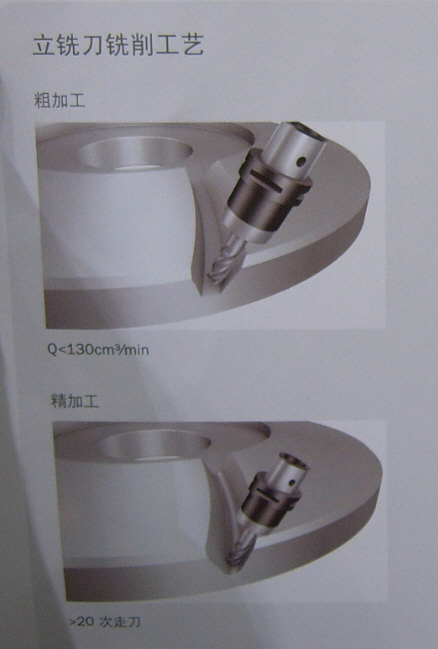

wygames · 发表于 2011-9-12 15:50

woodee · 发表于 2011-9-12 16:36

回复 wygames 的帖子

德国刀具的确漂亮！

wygames · 发表于 2011-9-14 13:17

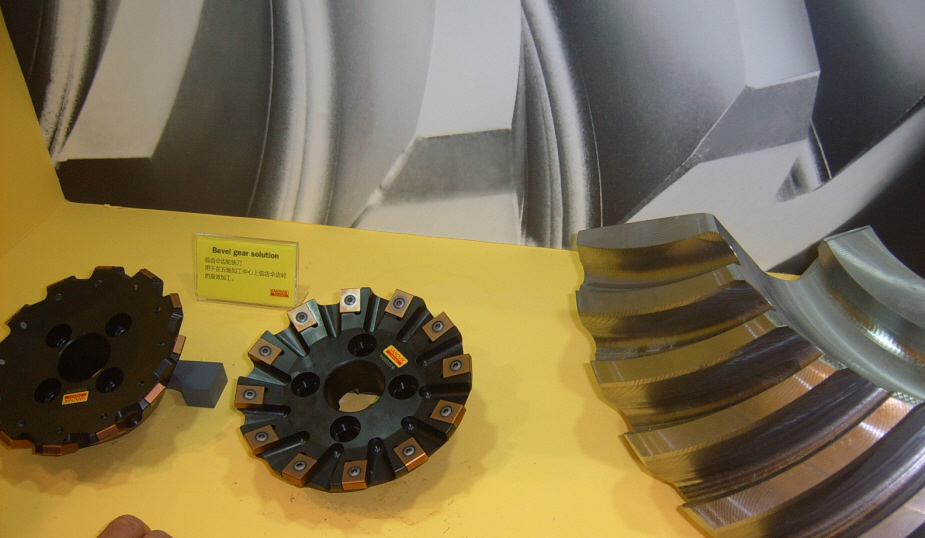

机床展上三特维克刀具
