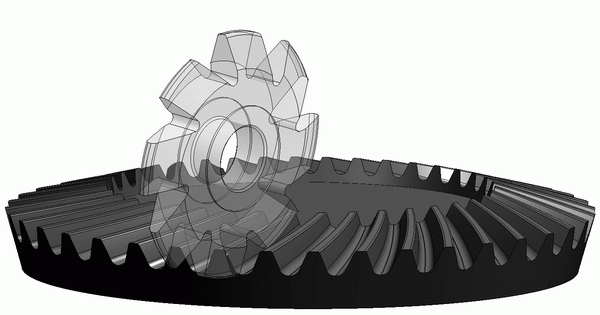

CNC高效率加工螺伞的动画演示

woodee · 发表于 2011-9-8 14:41

您需要登录才可以下载或查看，没有账号？注册

x

哪位熟悉CNC机床加工编码的，可以探讨一下。
SBG CNC.gif

天行健 · 发表于 2011-9-8 19:36

盘型刀这样加工不行，刀具直径和齿轮弧度会产生干涉，指型刀会比较适合。

空穴来疯 · 发表于 2011-9-8 22:19

楼上说的是加工小轮吧，楼主能加工小轮吗？那个刀具路径是怎么搞出来的？真高！

icybirg · 发表于 2011-9-8 22:44

2楼正解

woodee · 发表于 2011-9-8 23:32

天行健发表于 2011-9-8 19:36

登录/注册后可看大图

盘型刀这样加工不行，刀具直径和齿轮弧度会产生干涉，指型刀会比较适合。

您是否说在凹面的加工干涉问题？

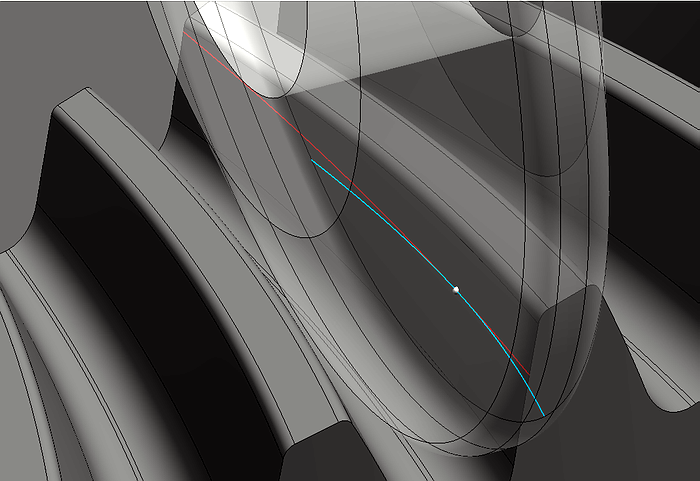

如下图示，圆盘刀切削面正在切削白色点，以法线和过此点的速度矢量决定的截面，分别在刀切削面和齿面上得到蓝色和红色截线，两截线在此点相切并且没有其它相交点，则不会发生干涉。
具体参数就是，只要圆盘刀直径不是太大，就不会干涉。

woodee · 发表于 2011-9-8 23:39

空穴来疯发表于 2011-9-8 22:19

登录/注册后可看大图

楼上说的是加工小轮吧，楼主能加工小轮吗？那个刀具路径是怎么搞出来的？真高！

锥盘刀加工小轮，可以少受刀具直径限制。
我做的是等角螺旋锥齿轮，规定刀齿沿着某一锥面与齿面截线走刀，因为每一点的螺旋角相等，所以计算相对简单。

天行健 · 发表于 2011-9-9 18:42

呵呵！楼主如果是用小直径刀盘加工当然不会干涉，但没有大刀阔斧何来高效？如图所示的走刀途径CNC没有五轴是玩不转得。

jxgzlyh · 发表于 2011-9-9 19:31

那刀采用的是成型刀吗？如是的话，编程就好办，不然可能要用5轴了

woodee · 发表于 2011-9-9 23:03

天行健发表于 2011-9-9 18:42

登录/注册后可看大图

呵呵！楼主如果是用小直径刀盘加工当然不会干涉，但没有大刀阔斧何来高效？如图所示的走刀途径CNC没有五轴是 ...

加工直径600左右的螺伞，刀具直径250左右，也不算小了吧？呵呵。

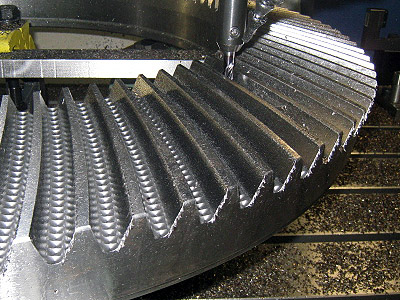

所谓高效，是对现有3轴加工而言的，如下图示：

因为采用等角螺旋锥齿轮，4.5轴就可以了。

woodee · 发表于 2011-9-9 23:05

jxgzlyh 发表于 2011-9-9 19:31

登录/注册后可看大图

那刀采用的是成型刀吗？如是的话，编程就好办，不然可能要用5轴了

螺伞同齿槽的不同截面形状不同，所以没法用成型刀。
4.5轴就可以，参见楼上。
