滚、剃匹配的研究与分析

zhupingdd · 发表于 2011-8-28 16:47

剃齿可以加工螺旋锥齿轮吗

luomo226 · 发表于 2011-8-28 21:17

回复 zhupingdd 的帖子

这个真的不太清楚……

li005min · 发表于 2011-10-8 23:48

剃齿刀必须和剃前滚刀配套设计！！！！！只有在同一厂家做刀具，才能完全实现真正意义的全套切削方案！

luomo226 · 发表于 2011-10-9 06:37

回复 li005min 的帖子

其实我个人认为还是后期的修磨，也就是剃齿刀外圆直径的控制，可以自己做匹配的&……

刀疤五 · 发表于 2011-10-9 14:40

本帖最后由刀疤五于 2011-10-10 23:08 编辑

回复 luomo226 的帖子

1.滚刀顶部参数,触长长1.117,切削刃角16.9,触角高0.049,这三者有冲突(这三项可计算出齿顶圆角R,但R超过了齿顶最大圆角)
2.剃刀的与齿轮对应点计算错误.
3."剃刀顶圆按齿轮根部沉割最大位置处来计算",没有这个必要.有时会出现与齿轮根圆顶隙很小.

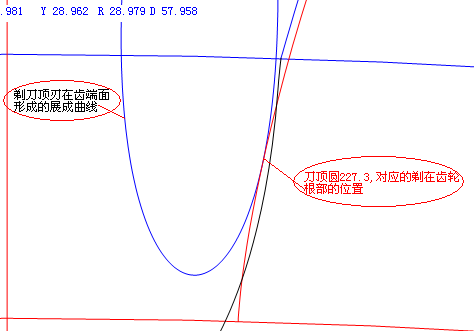

附:推理了文章中一些不全的参数.用小型的"剃齿刀计算V2.0"的部份结果.

图形放大后

wangjunjtslhc · 发表于 2011-10-10 11:37

回复刀疤五的帖子

你好，可不可以将你的软件共享一下

刀疤五 · 发表于 2011-10-10 23:02

回复 wangjunjtslhc 的帖子

认识的一些老用户在使用剃刀计算程序中.
目前网络共享还不现实,但可以进行交流.

wangjunjtslhc · 发表于 2011-10-11 10:16

本帖最后由 wangjunjtslhc 于 2011-10-11 10:16 编辑

回复刀疤五的帖子

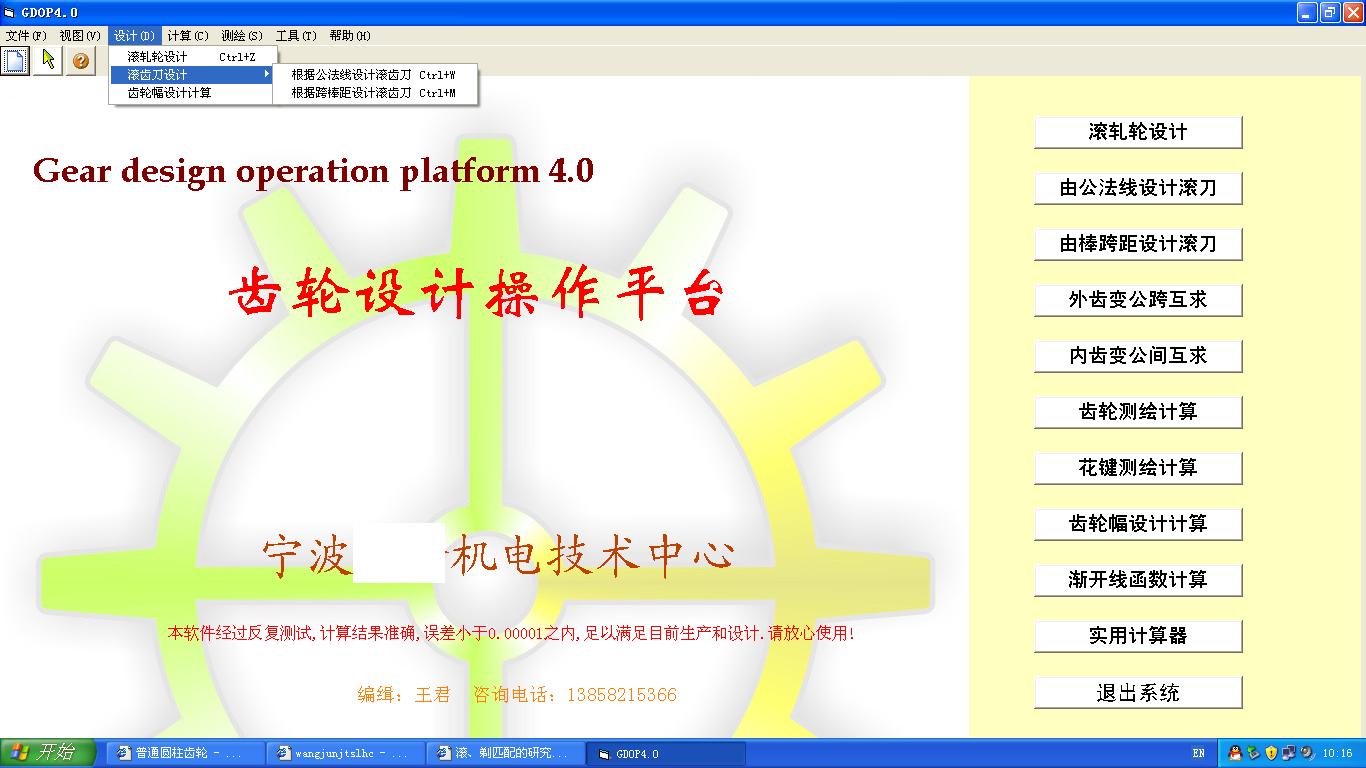

我是想看看你的界面风格，完善我们公司内部的设计系统，以下界面是根据我们公司内部的实际设计和计算，编写的一款适合本公事的一款操作平台，但还不完善。

luomo226 · 发表于 2011-10-11 21:41

本帖最后由 luomo226 于 2013-1-15 10:09 编辑

回复刀疤五的帖子

关于滚刀触角部分，那两条棱线与刀顶圆弧，圆弧与两条棱线理念上是都相切的，但有时候可以做成不相切的，具体为什么我不大知道（猜测是为了得到更低的渐开线起始圆直径），在几家国外刀具厂家设计的这部分尺寸都有这种情况的，SU,格里森，陆联，不二越……
另，剃齿刀的修磨点改过来了
谢谢您的指正，当时太粗心了……

春哥li · 发表于 2011-10-14 13:23

学习学习
