锥齿轮副在摇摆机构中的妙用

woodee · 发表于 2011-8-23 15:52

您需要登录才可以下载或查看，没有账号？注册

x

日前一生产体育理疗电器的青岛Q友向俺求助蜗杆/斜齿轮副的参数校核，俺看了看他们原结构，感到实在弄得太复杂了。

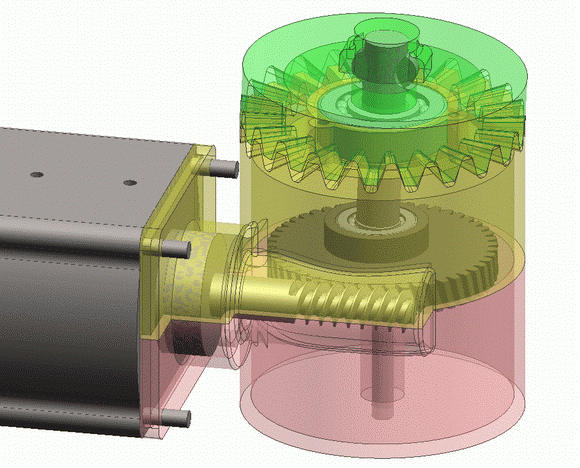

因搞了几年结构设计，对此颇敏感，技痒难忍，遂花了一点时间，做结构如下图。大家看看，指正一下，看有没有更简洁的摇摆结构？
Swing Con-01.gif

dacheng459 · 发表于 2011-8-23 17:09

woodee先生，您描述下上端怎么着工作吧，看不懂

woodee · 发表于 2011-8-23 17:30

dacheng459 发表于 2011-8-23 17:09

登录/注册后可看大图

woodee先生，您描述下上端怎么着工作吧，看不懂

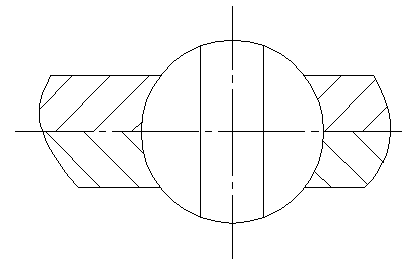

上端的调心轴承的球心，就是锥齿轮球心，摆杆做圆周摆动，锥齿轮用来止转。

freefreemen · 发表于 2011-8-23 18:39

球承就行了吧;P

qixinshuai · 发表于 2011-8-23 20:16

回复 woodee 的帖子

版主做的真好，我看挺好的！

hyfjy · 发表于 2011-8-23 22:04

把齿轮机构灵地运用于各种场合是设计人员的天职，WOODEE先生技术高一筹。

woodee · 发表于 2011-8-23 22:43

freefreemen 发表于 2011-8-23 18:39

登录/注册后可看大图

球承就行了吧

FFM你好！
你说的那一种球轴承？

woodee · 发表于 2011-8-23 22:46

回复 hyfjy 的帖子

谢谢老费鼓励！
有关章动齿轮，我看过一些资料，所以受到些启发。

freefreemen · 发表于 2011-8-24 18:56

jxgzlyh · 发表于 2011-8-24 19:27

有创意！谢谢分享
