请教一个行星传动变位系数问题

chenzl1223 · 发表于 2011-5-26 23:14

学习中！！！！！！！！！！！！！！1

mosta-lwj · 发表于 2011-5-27 15:15

可以随便增加和减少行星齿轮的个数吗？？学习了

hyfjy · 发表于 2011-5-27 19:04

mosta-lwj 发表于 2011-5-27 15:15

登录/注册后可看大图

可以随便增加和减少行星齿轮的个数吗？？学习了

在机械设计手册第三卷关于渐开线行星轮系的配齿中，有如下的一段话：

说的就是这个问题。熟练地运用配齿技术，可以极大地改善齿轮副的啮合状态，提高设计的质量。

hyfjy · 发表于 2011-5-28 20:28

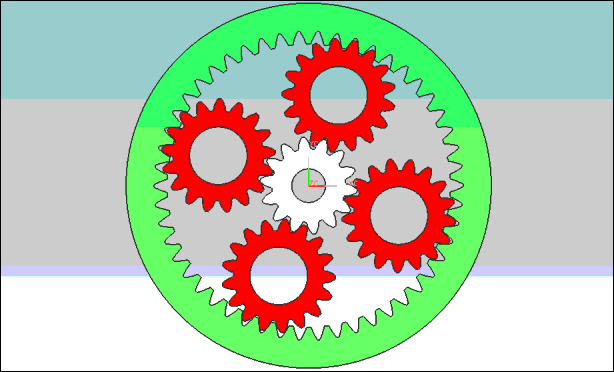

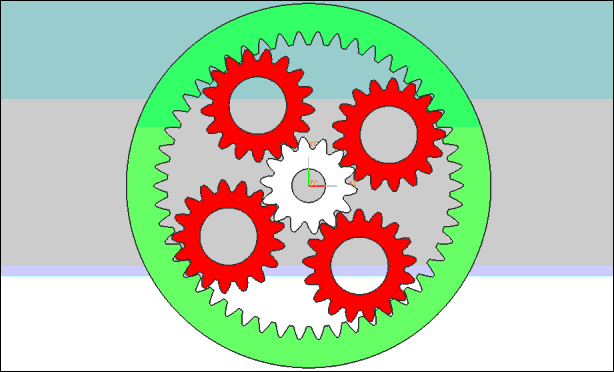

就这组齿轮做了个运动仿真，可以较清楚地看到行星轮与太阳轮的啮合及与内齿轮的啮合，发上来供参考：

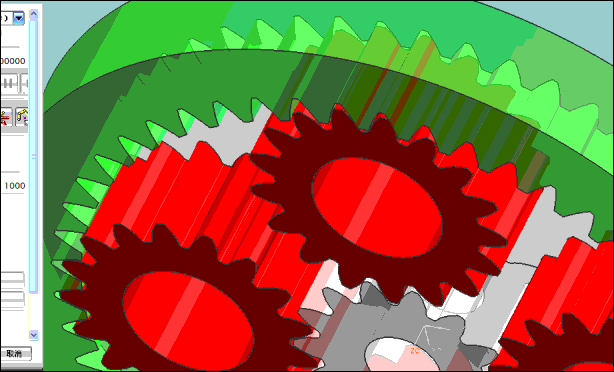

是否从图中可以细看到行星轮与内，外齿轮啮合的印痕，齿轮的啮合还是不错的，从图中看，齿轮的齿根强度也较好。

hyf.zj · 发表于 2011-6-23 15:55

回复 48824305 的帖子

您好,你的行星计算软件是怎么卖的,本具目前需要

MyFunction · 发表于 2011-6-23 20:07

9楼的配齿是按等强度设计的，比较合理。

如果齿宽按70，粗略计算强度。

外啮合
  计算接触应力1900MPa/1800MPa，接触极限应力1280MPa/1370MPa，接触强度安全系数0.67/0.76
  计算齿根应力570MPa/580MPa，弯曲极限应力820MPa/850MPa，弯曲强度安全系数1.4/1.5

内啮合
  计算接触应力1130MPa/1140MPa，接触极限应力1370MPa/1330MPa，接触强度安全系数1.2/1.17
  计算齿根应力515MPa/535MPa，弯曲极限应力850MPa/840MPa，弯曲强度安全系数1.65/1.6

MyFunction · 发表于 2011-6-23 20:31

对不起，还有一点差点忘了，行星齿轮受交变应力，所以其弯曲疲劳极限应乘以0.75左右的系数。
相应的弯曲强度安全系数会减小一点。

submariner · 发表于 2011-6-23 23:04

接触疲劳极限σHlim1=1500.0MPa          σHlim2=1500.0MPa
弯曲疲劳极限σFlim1=450.0Mpa          σFlim2=315.0Mpa
使用系数KA=1.5
接触强度计算的齿向载荷分布系数KHβ=1.222902

我的计算结果：

接触强度的计算安全系数SH1=0.7107          SH2=0.7015
弯曲强度的计算安全系数SF1=1.574          SF2=0.9313

机械蜗牛 · 发表于 2011-6-29 09:56

谢谢大家的关注，这个问题当时也困扰了我很久，后来经过思考后便没有采用自己给出的变位系数，而是选取了更常用的0.5变位方式，看了大家的回复很感动，真的非常感谢各位指教

zdl · 发表于 2011-8-15 21:01

太阳轮的变位系数太大，而行星轮的太小，不合理
