差速器(中轴、后轴)锻造锥齿轮的技术讨论

[复制链接]
发表于 2023-12-14 22:13 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
搞了8年的差速器锥齿轮锻造技术服务,有些问题需要跟同行探讨。

先看看目前经改进能达到的水平:

--------------------------------------------------------


下来有时间,会对一些设计图纸经常出现的问题,逐一讨论。望同好者积极参与。

发表于 2023-12-15 09:00 | 显示全部楼层
准备好学习。那个测音的是叫什么,我正准备想买一个,用手机测噪音好像不太准确。手上刚好有一套国外的样品,也看了下接触区,跟楼主的接触比较类似
发表于 2023-12-15 13:10 | 显示全部楼层
从接触印痕来看还是挺好的。我们也是采用精锻的多,并且也是能锻则必锻的。跳动控制在0.05左右好像也是这样子,再提高就很难了。
就其差速齿轮的工作转速来说应该不高的,车走直线时行星齿基本是不自转的。试验测试噪声时转速比使用时高出很多,所以所测噪声也是有裕度的。不知楼主计算过这种情况没有,就是假如车辆以60到80码的速度行驶时,如果方向偏离15度(或者多少度)时差速有多大行星轮的自转速度有多少呢。还有如果车辆原地360度转弯看上去差速最大,但因速度低此时的噪声可能还不是最大的。哪种情况最要考虑的呢?
从您的视频上看齿轮的齿好像比较高,这些齿轮标准上都是推荐的齿顶高系数为0.8的,您具体计算的是多少可以介绍下吗?对精锻齿越高越困难的。
发表于 2023-12-15 17:09 | 显示全部楼层

 楼主| 发表于 2023-12-15 20:43 | 显示全部楼层
DD99 发表于 2023-12-15 13:10
从接触印痕来看还是挺好的。我们也是采用精锻的多,并且也是能锻则必锻的。跳动控制在0.05左右好像也是这样 ...

是的,清华大学车辆工程系教材、以及哈工大的学生毕业论文,都能看到他们把齿高系数定为0.8。

从教材的计算公式推演,能够看出是沿袭了欧美汽车先行国家的经验公式,而这些经验公式,是以早期刨齿机加工锥齿轮为基础的。
刨齿机加工锥齿轮,不存在齿顶倒圆问题;而锻造锥齿轮,齿顶必出倒圆,哪怕你把模腔弄成尖角的。

下面一个常见实例,9:14,M=8的差速器直齿轮副。
当h*=0.8,齿顶不做倒圆:

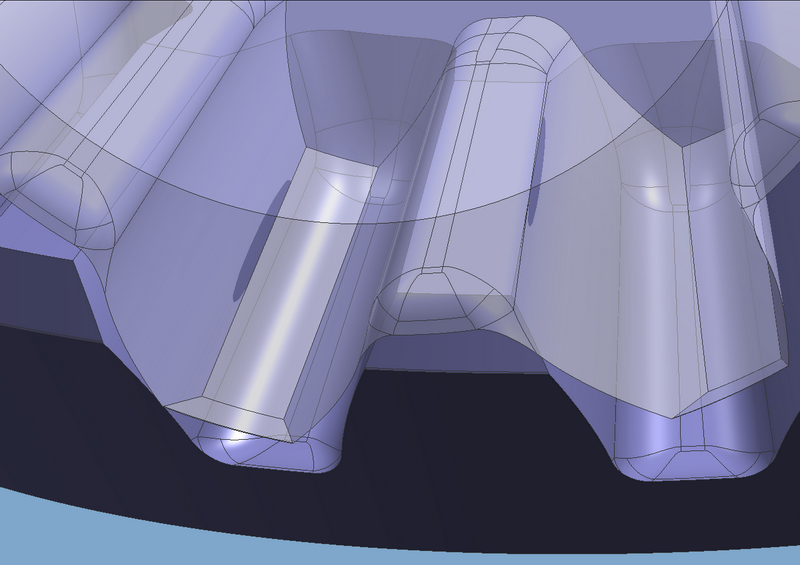

工作点重合度为1.0459,两齿交替时的啮合情况:

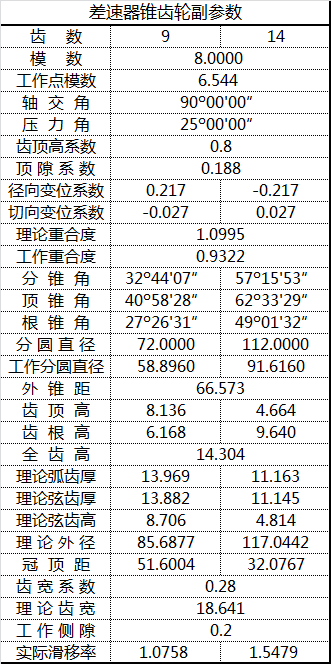

当h*=0.8,齿顶做倒圆R1.25:

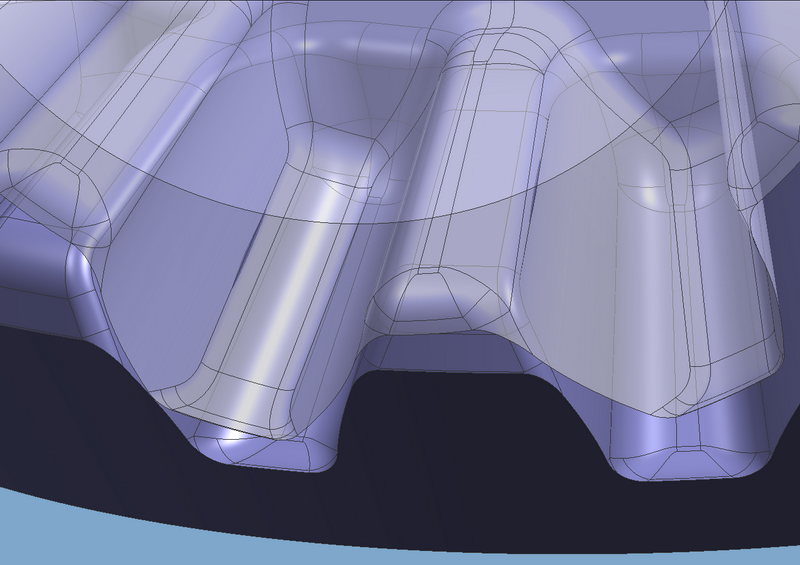

工作点重合度为0.9322,两齿交替时的啮合情况:
明显发生非齿面接触,接触强度大大降低。

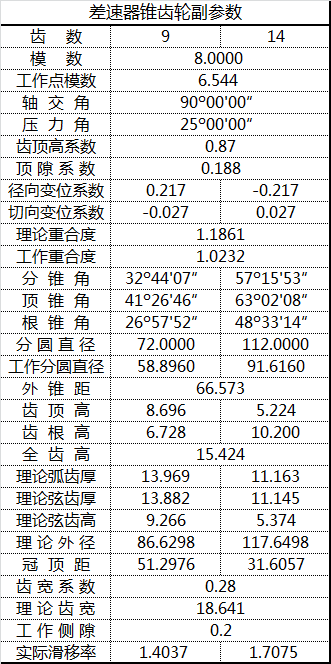

当h*加大到0.87,齿顶仍做倒圆R1.25:
工作点重合度为1.0232,两齿交替时的啮合情况:

这说明齿高系数取0.8,对于锻造锥齿轮是不够的,必须适当加大。否则会出现齿顶倒圆面传递扭力,接触强度大大降低,易发生损坏情况。

其实对差速器锥齿轮副,由于工作时相对转速很低,啮合噪音不是主要考虑因素。反而是齿高系数不够、或齿顶没有锻造饱满,用啮合噪音大能够检查出来,才是上滚动机的意义所在。

 楼主| 发表于 2023-12-15 20:50 | 显示全部楼层
jxgzlyh 发表于 2023-12-15 09:00
准备好学习。那个测音的是叫什么,我正准备想买一个,用手机测噪音好像不太准确。手上刚好有一套国外的样品 ...

噪音计声级计,网上很容易搜到。

从您图片看,出现有的齿左右齿面印痕高低错落,这是齿面与中心轴孔发生偏斜、以及滚动机两轴线不在同一平面造成的。
 楼主| 发表于 2023-12-17 23:02 | 显示全部楼层
锥齿轮侧隙

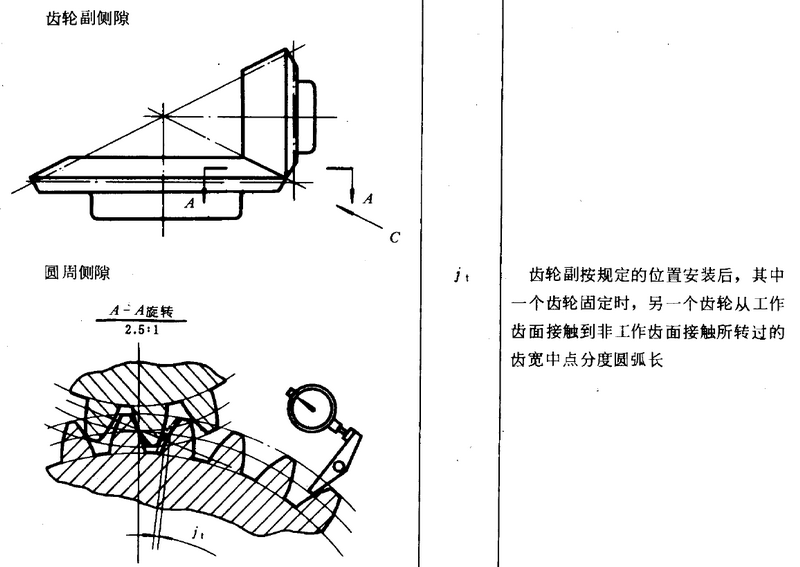

各国标准侧隙的定义是明确的,如国标:
一般所谓侧隙,是指法向侧隙,其数值为齿宽中部周隙乘以压力角余弦(Jn=Jt*cosAn)。
就是说,当两齿轮处于理论安装位置时,侧隙应该已经存在。

然而,在有些企业的设计、制造和检测中,特别是在有些车桥主机厂的检测中,存在一个概念:锥齿轮副先不带侧隙,两齿轮向后移动一段距离,产生了侧隙。
对于8级精度的锻造锥齿轮,这种方法是可行的。
但需要留意:两齿轮向后退一定距离后,重合度随之减小;距离过大,重合度会小于1。
比如5楼的例子,当我们事先以0侧隙设计和制造,在装配时,大轮后移0.3、小轮后移0.2来定安装距,固然可以得到0.3的侧隙,但重合度由1.0232降至1.0005。

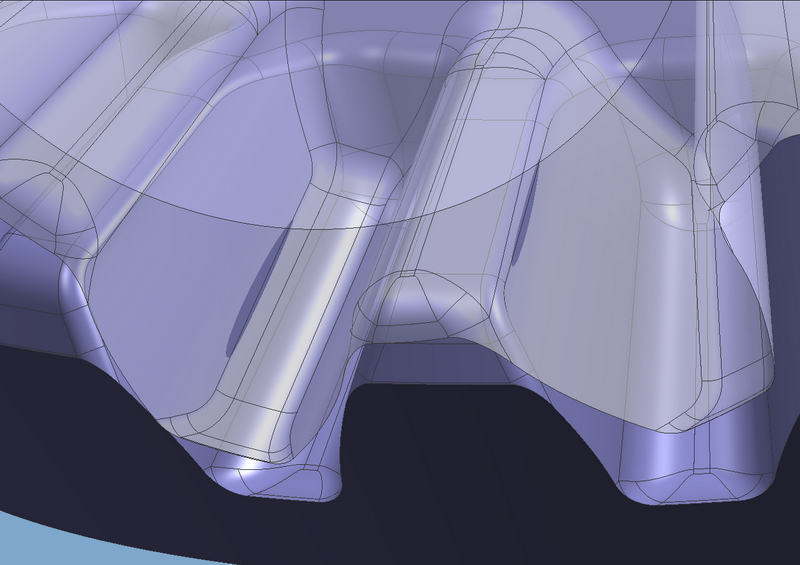

工作点重合度为1.0005,两齿交替时的啮合情况:

还有广泛使用的“轴向侧隙”的概念,为避免误解,还是改称为“轴向窜量”比较合适。

 楼主| 发表于 2023-12-18 19:22 | 显示全部楼层
woodee 发表于 2023-12-17 23:02
锥齿轮侧隙



两齿轮向后退一定距离后,啮合区明显向大端移动。(7楼图片)
发表于 2023-12-18 19:58 | 显示全部楼层
“锥齿轮副先不带侧隙,两齿轮向后移动一段距离,产生了侧隙。  ”
这样子不太好,安装距改变了,影响到压力角。我更倾向于设计制造时就有侧隙,然后安装时,受各种误差的影响,应该对两齿轮进行轴向调整,达到最佳效果
 楼主| 发表于 2023-12-19 21:06 | 显示全部楼层
jxgzlyh 发表于 2023-12-18 19:58
“锥齿轮副先不带侧隙,两齿轮向后移动一段距离,产生了侧隙。  ”
这样子不太好,安装距改变了,影响到压 ...

是啊,本应在设计和制造时,两齿轮处于安装位置就已经留有侧隙。

我也一直这么做。
只是,一些车桥主机厂的装配检测部门,所用的检测准则,是认定事先不留侧隙。这没办法。
