请教高人

PeTeKe

请教高人

mrmrw

应力和转矩不是一回事，没有可比性！
转矩是力与力臂的乘积， 应力是材料受外力后得出的，与材料、结构、受力点灯都相关的！
楼主没有搞清楚基本概念！

PeTeKe

mrmrw 发表于 2023-10-13 18:30
应力和转矩不是一回事，没有可比性！
转矩是力与力臂的乘积， 应力是材料受外力后得出的，与材料、结构、 ...

感谢回复！

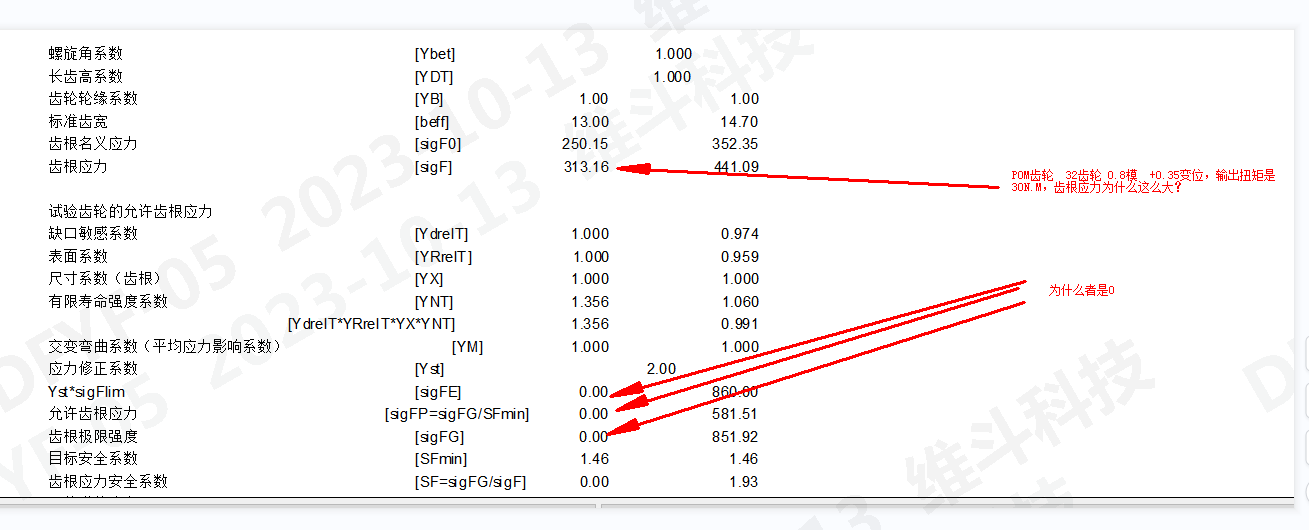

我知道应力和扭矩是两回事，齿轮传动中，齿根应力的来源是受力（扭矩），分度圆上只有30N.M的扭矩，齿根不可能有这么大应力，因为目前用POM的就够用，如果是300MPa,只能是金属的了

mrmrw

13760483128 发表于 2023-10-13 19:16
感谢回复！

我知道应力和扭矩是两回事，齿轮传动中，齿根应力的来源是受力（扭矩），分度圆上只有30N ...

这个不能想当然，你要用公式计算出来，才知道！
应力的计算也不复杂，为什么不计算一下那？？？

————————————————————
KS软件比较绕，但是齿根弯曲的静应力数值计算，是与材料不相关的！ 但是如果选择的是疲劳计算，齿根弯曲应力就与材料等很多因素相关了，你现在的材料很多参数都没有，计算方法也没有选对，所以这个报告问题很多，KS应该给出了很多的错误或警告的提示，但是你没有看！
——————————————
把你的设计参数给出来，让大家帮你算算看！

woodykissme

向马工看齐，需要学习的太多了

nigl

许用应力与齿轮材料有关，你可能没有选择齿轮材料。实际应力与齿形大小和作用力有关，

nigl

你把齿轮参数，传递功率，转速，告诉我，我帮你复核一下

mrmrw

13760483128 发表于 2023-10-13 19:16
感谢回复！

我知道应力和扭矩是两回事，齿轮传动中，齿根应力的来源是受力（扭矩），分度圆上只有30N ...

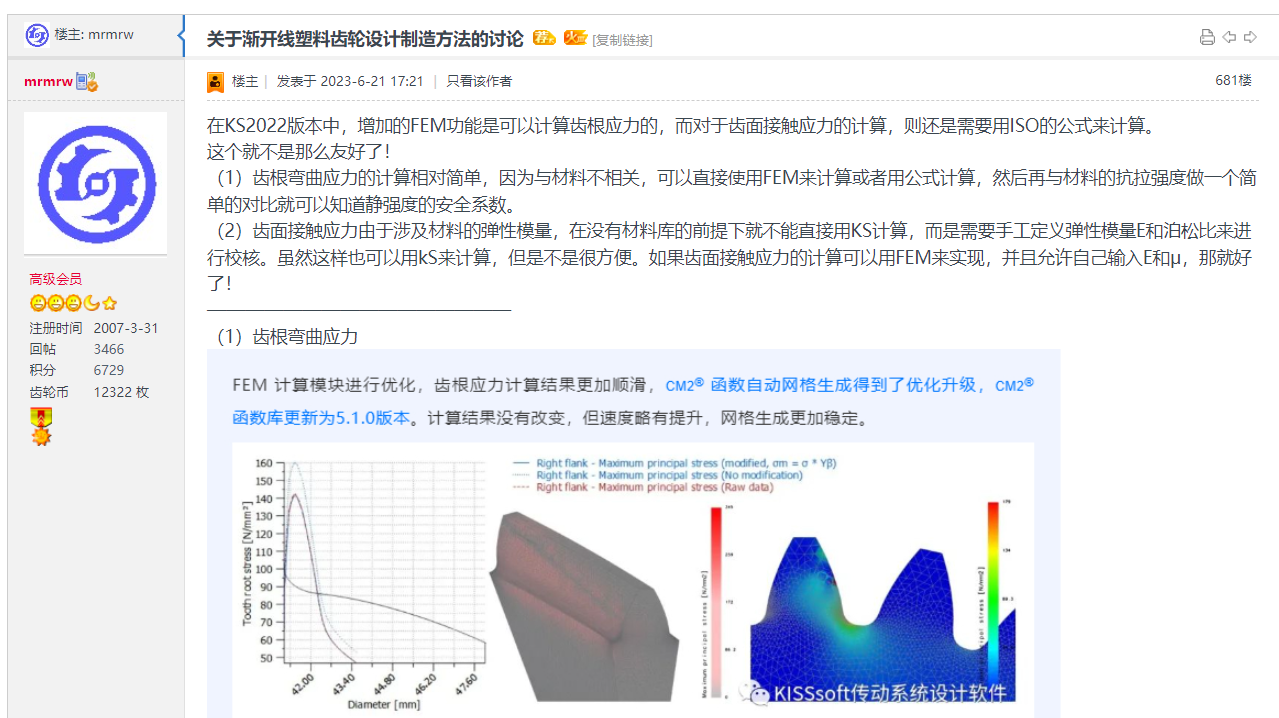

看一下这个帖子，有介绍！

PeTeKe

nigl 发表于 2023-10-14 09:53
你把齿轮参数，传递功率，转速，告诉我，我帮你复核一下

附件的KISSOFT文件不知道能不能发送成功，参数我再描述一下
一阶主动轮是金属的，直齿轮参数 8Z  1.35m  变位系数 +0.22  压力角 20°
二阶从动轮是POM（MG210），齿轮参数  32Z 1.35变位系数 +0.3  压力角20°
齿轮箱中心距是27.68±0.03
二阶从动轮的受力参数：  输出扭矩30N.M   转速25RPM
疲劳模式全负载正反运转
我想计算齿根的应力，以及疲劳的时间！
盼回复！

PeTeKe

mrmrw 发表于 2023-10-13 20:35
这个不能想当然，你要用公式计算出来，才知道！
应力的计算也不复杂，为什么不计算一下那？？？

附件的KISSOFT文件不知道能不能发送成功，参数我再描述一下
一阶主动轮是金属的，直齿轮参数 8Z  1.35m  变位系数 +0.22  压力角 20°
二阶从动轮是POM（MG210），齿轮参数  32Z 1.35变位系数 +0.3  压力角20°
齿轮箱中心距是27.68±0.03
二阶从动轮的受力参数：  输出扭矩30N.M   转速25RPM
疲劳模式全负载正反运转
我想计算齿根的应力，以及疲劳的时间！
