kisssoft蜗杆塑胶斜齿轮

刘力给 · 发表于 2023-9-27 22:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

kisssoft金属蜗杆塑胶斜齿轮

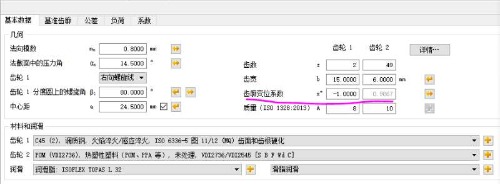

遇到的问题：在kisssoft软件操作中，蜗杆副传动，设定变位系数定义并执行计算，两齿轮的齿顶高系数、齿根高系数没有随同变化；于是手动输入后，点击计算却报齿顶高齿根高系数错误，导致塑胶齿轮抗弯强度未达到提升

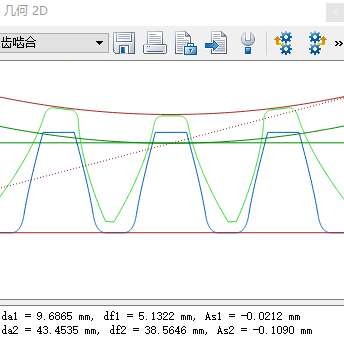

实际的2D啮合图显示，分度圆相切，未达到变位齿轮效果

疑问：是否没设置好齿顶高系数、齿根高系数，随变位系数自动计算？

目标：通过变位系数，加厚塑胶齿轮齿厚，同时减小蜗杆齿厚，以达到提高塑胶齿轮抗弯曲强度。

刘力给 · 发表于 2023-10-6 23:07

已解决

hxhzzg1 · 发表于 2023-10-9 10:38

你这个是“角变位”，建议设计“高变位”，即总变位系数为零，鉴于塑料齿轮寿命这块，齿跟应力按照塑料强度弯曲应力的1/3来设计
