小模数行星齿轮齿数配比

xieyang2216

诸位大师，


模数：0.5~0.7， 材料：粉末冶金， NGW形式， 同一齿圈， 两级减速，齿圈外径33mm，总速比30左右


诸位可有相对可靠的齿数配比？

stage1  _____  _____  _____

stage2  _____  _____  _____

xieyang2216

总速比30左右

吴雨阳

这是要别人跟你填空，你好凭空得到财富啊。真会算计！

FES123

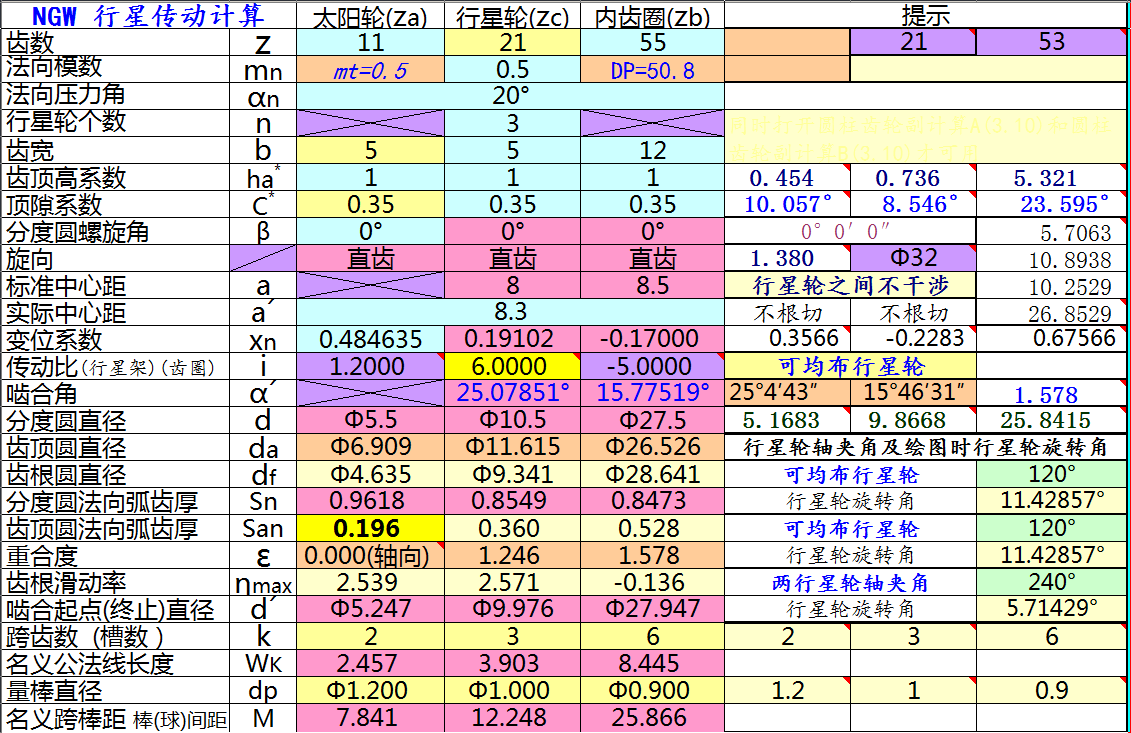

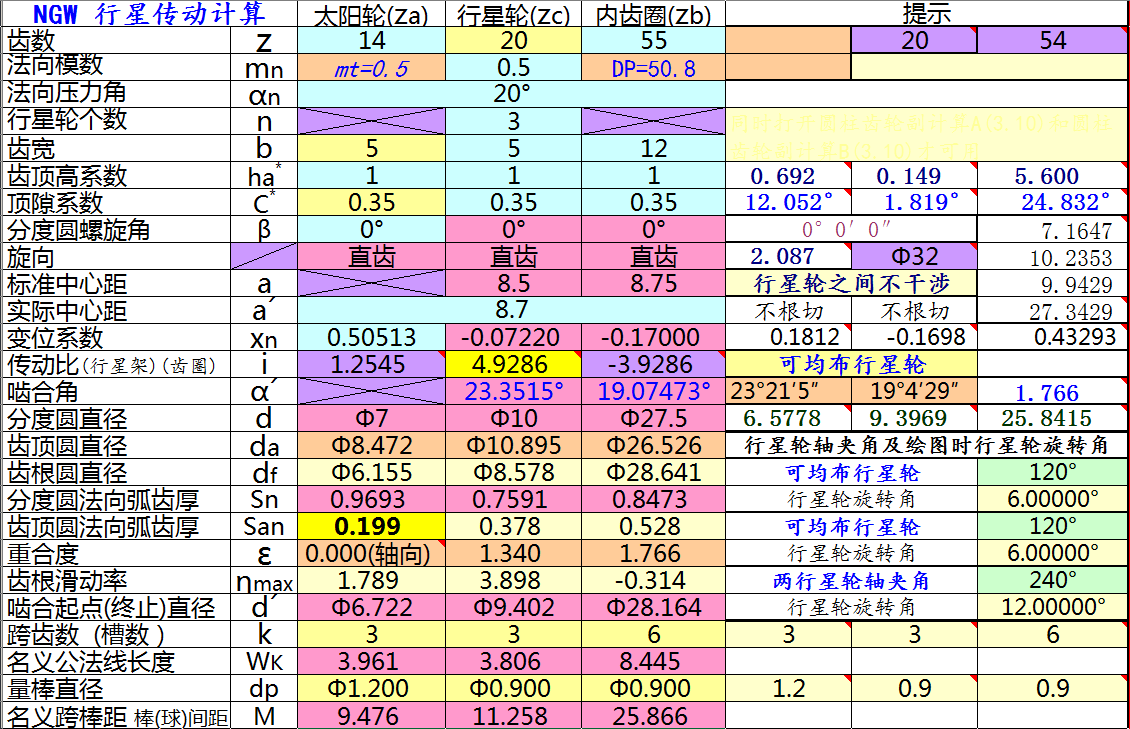

初步配了一套。速比29.57

xieyang2216

吴雨阳 发表于 2023-8-11 16:08
这是要别人跟你填空，你好凭空得到财富啊。真会算计！

您要不说我还真不知道怎么用这个获得财富，可否说的直接一点？！

xieyang2216

FES123 发表于 2023-8-11 19:03
初步配了一套。速比29.57

好了 多谢！

胖胖说

FES123 发表于 2023-8-11 19:03
初步配了一套。速比29.57

小模数的齿轮不用考虑滑移吗？

FES123

胖胖说 发表于 2023-8-21 22:49
小模数的齿轮不用考虑滑移吗？

看看网友的议论

http://www.gearbbs.net/forum.php?mod=viewthread&tid=8351&extra=&highlight=%BB%AC%B6%AF%C2%CA&page=2

xieyang2216

胖胖说 发表于 2023-8-21 22:49
小模数的齿轮不用考虑滑移吗？

需要考虑啊 配了好多好多对 最后把最大滑动率控制在-3以下 没办法了

FES123

xieyang2216 发表于 2023-8-23 16:58
需要考虑啊 配了好多好多对 最后把最大滑动率控制在-3以下 没办法了

可适当减小相啮齿轮的齿顶高，牺牲一定的重合度。
