摆线的修型，有专家能给点专业性的科普和指导吗？

woodykissme

摆线的修型有懂得大神给科普一下

woodykissme

资料上介绍的还是不够清楚

13640236732

厉害厉害

henrymao

1，先进行参数设计，获得针轮A，摆线轮A。
2，加工的时候我们把针轮A做成砂轮，模拟摆线轮与针轮运动，将摆线轮A的齿形加工出来。
3，这样得到的摆线轮A与针轮A装配后是0侧隙，0顶隙的。无法正常使用。

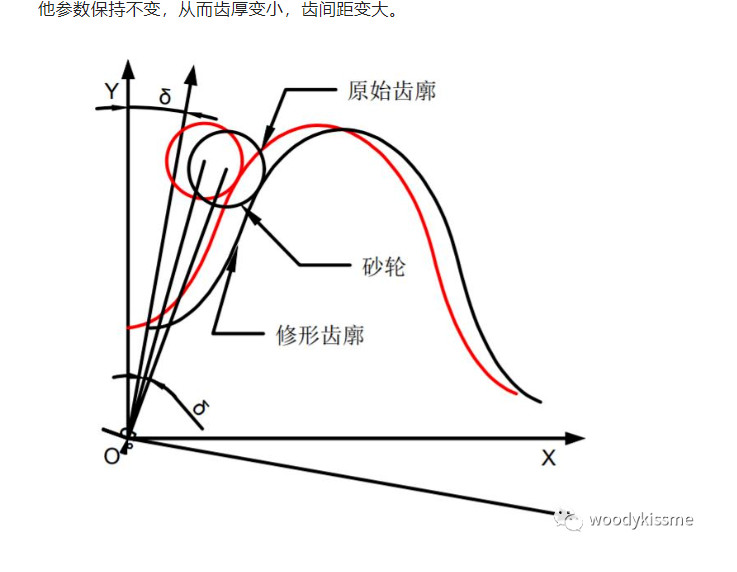

4，所以我把加工的时候针轮A换成针轮B，针轮B相对针轮A的大小和位置都有些微调整，这样我们利用针轮B展成加工获得摆线轮B。
5，我把针轮A与摆线轮B装配起来，然后他获得了侧隙和背隙，这样就能正常使用了。

摆线轮的修形就是设计一个展成摆线轮B的需要的针轮B的大小和形状。
针轮B相对针轮A的半径大小变化，我们叫Δrrp
针轮B相对针轮A的位置（相对针轮圆心移动量），我们叫Δrp

这两个修形量知道，针轮A的尺寸知道，那么我们加工用到的砂轮（针轮B）大小和位置就知道了。

修形难点：
1，针轮B的大小和位置加工获得摆线轮B和针轮A配合的侧隙，顶隙正好是需要的大小。

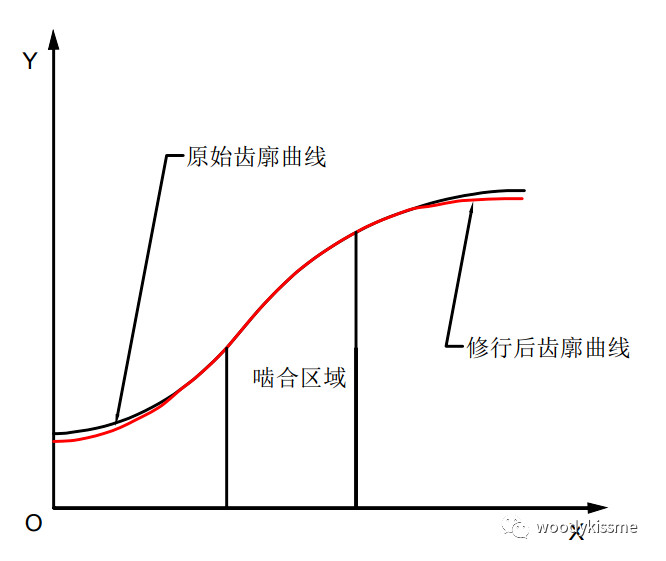

2，摆线轮A和摆线轮B的齿侧误差要尽可能的小，因为摆线轮A和针轮A是完美啮合，但是修形后的摆线轮B和针轮A的配合是近似啮合，摆线轮B齿侧齿形与摆线轮A齿侧齿形误差大小和误差形状变化都会对啮合震动有影响。

woodykissme

henrymao 发表于 2023-2-20 15:52
1，先进行参数设计，获得针轮A，摆线轮A。
2，加工的时候我们把针轮A做成砂轮，模拟摆线轮与针轮运动，将 ...

很详细，谢谢您的回复

seehong

非常好的资料 感谢
