关于谐波齿轮减速器设计的仿真模拟

HC2019 · 发表于 2022-7-25 20:02

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

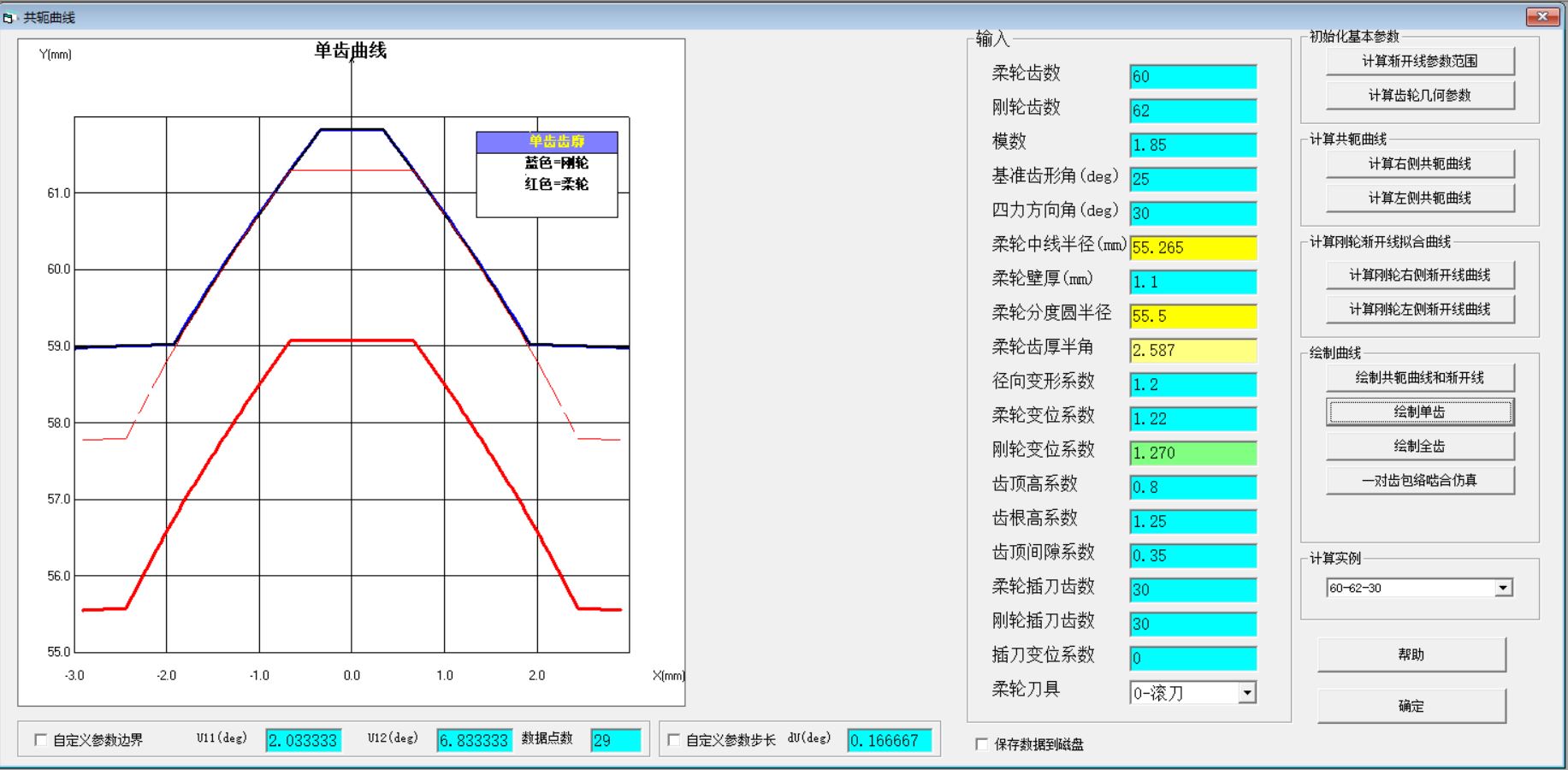

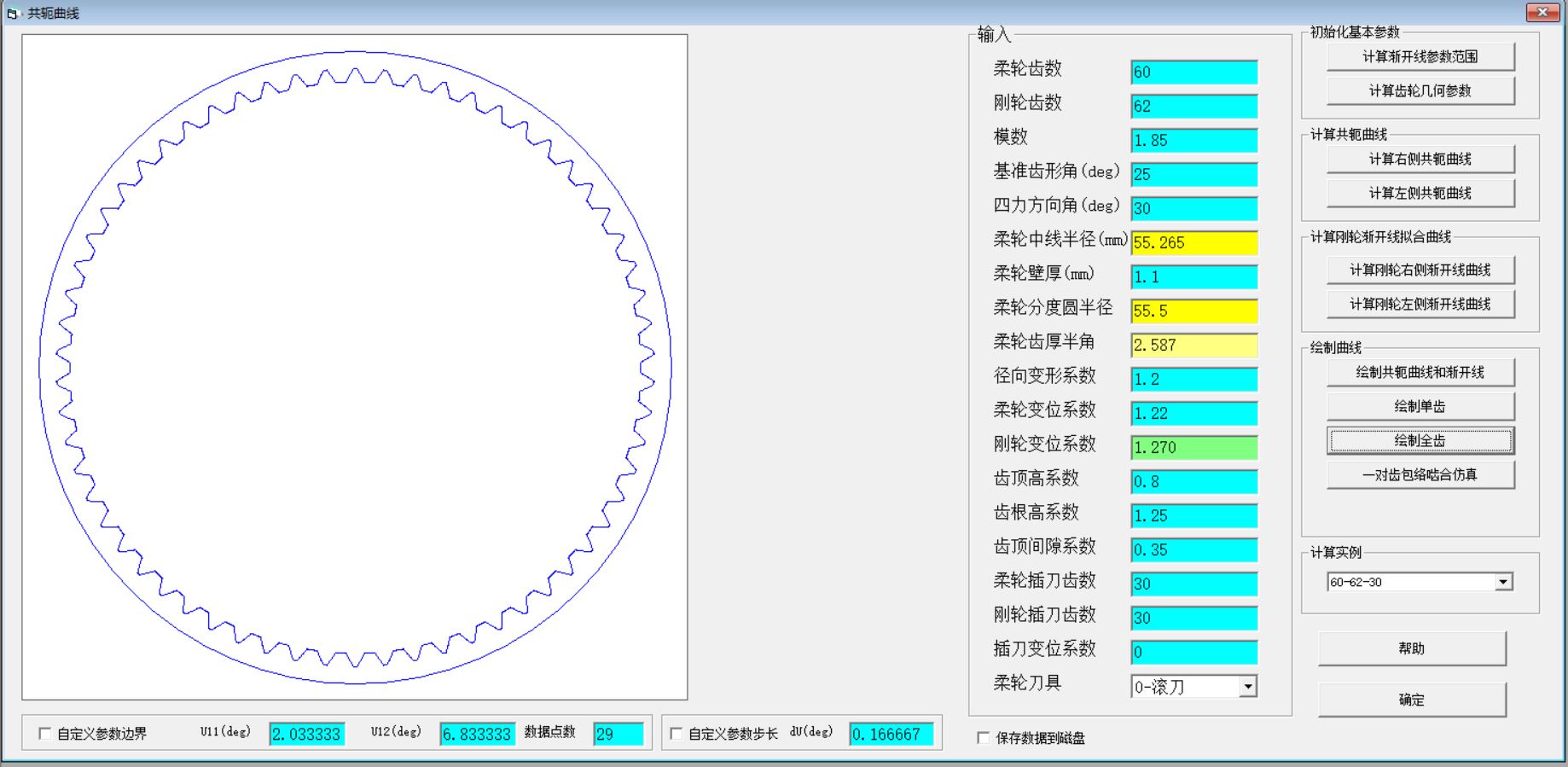

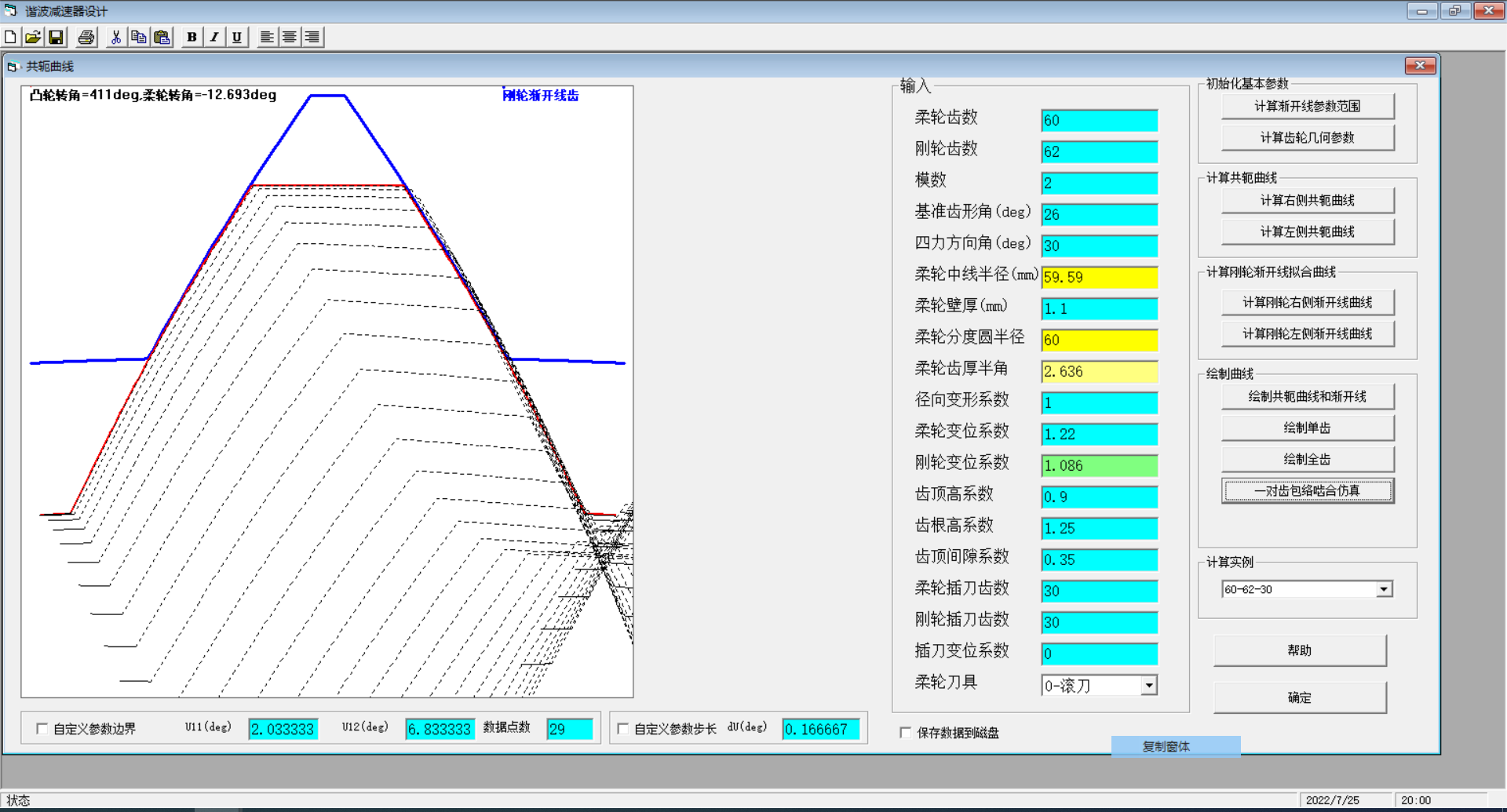

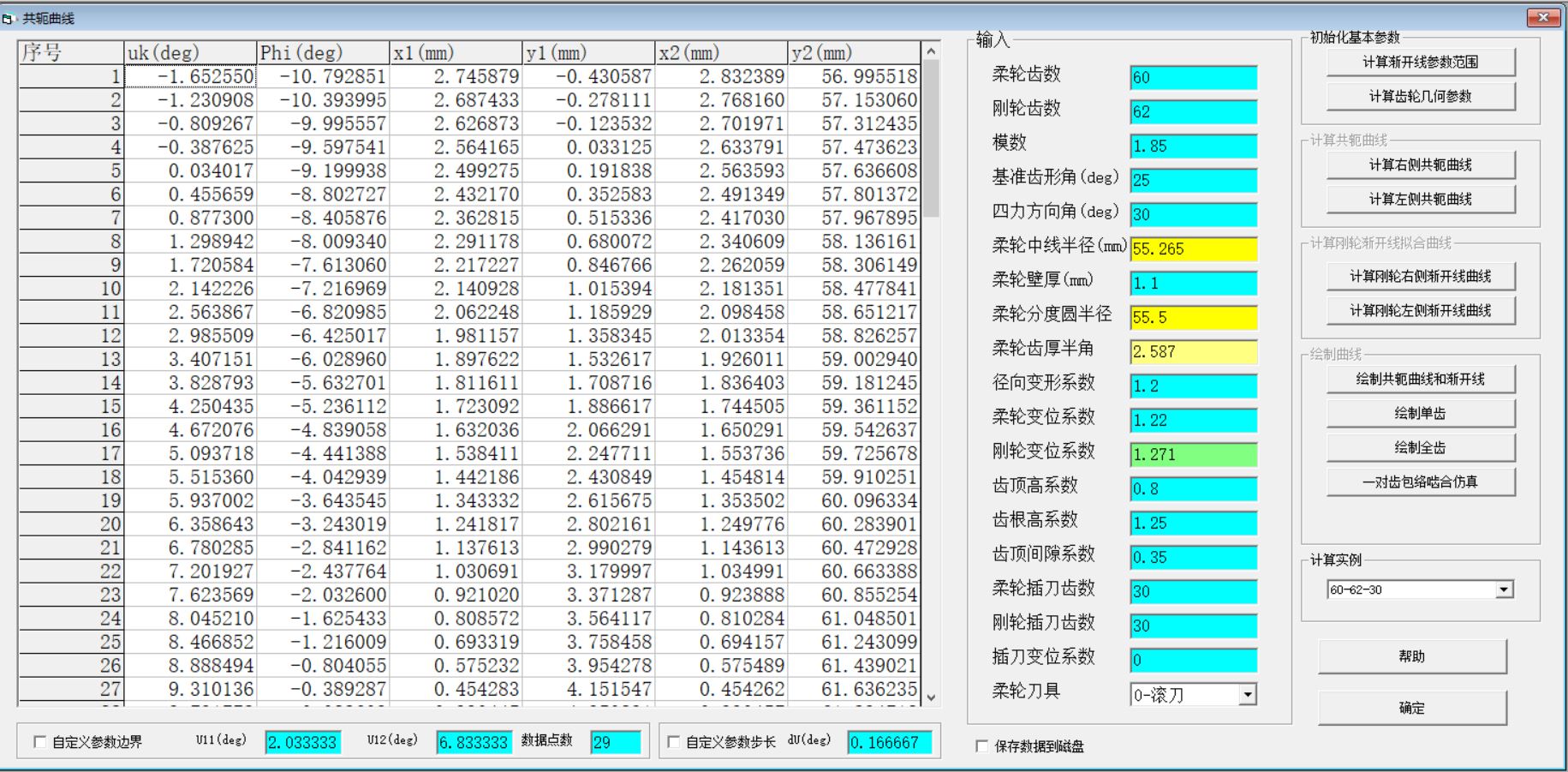

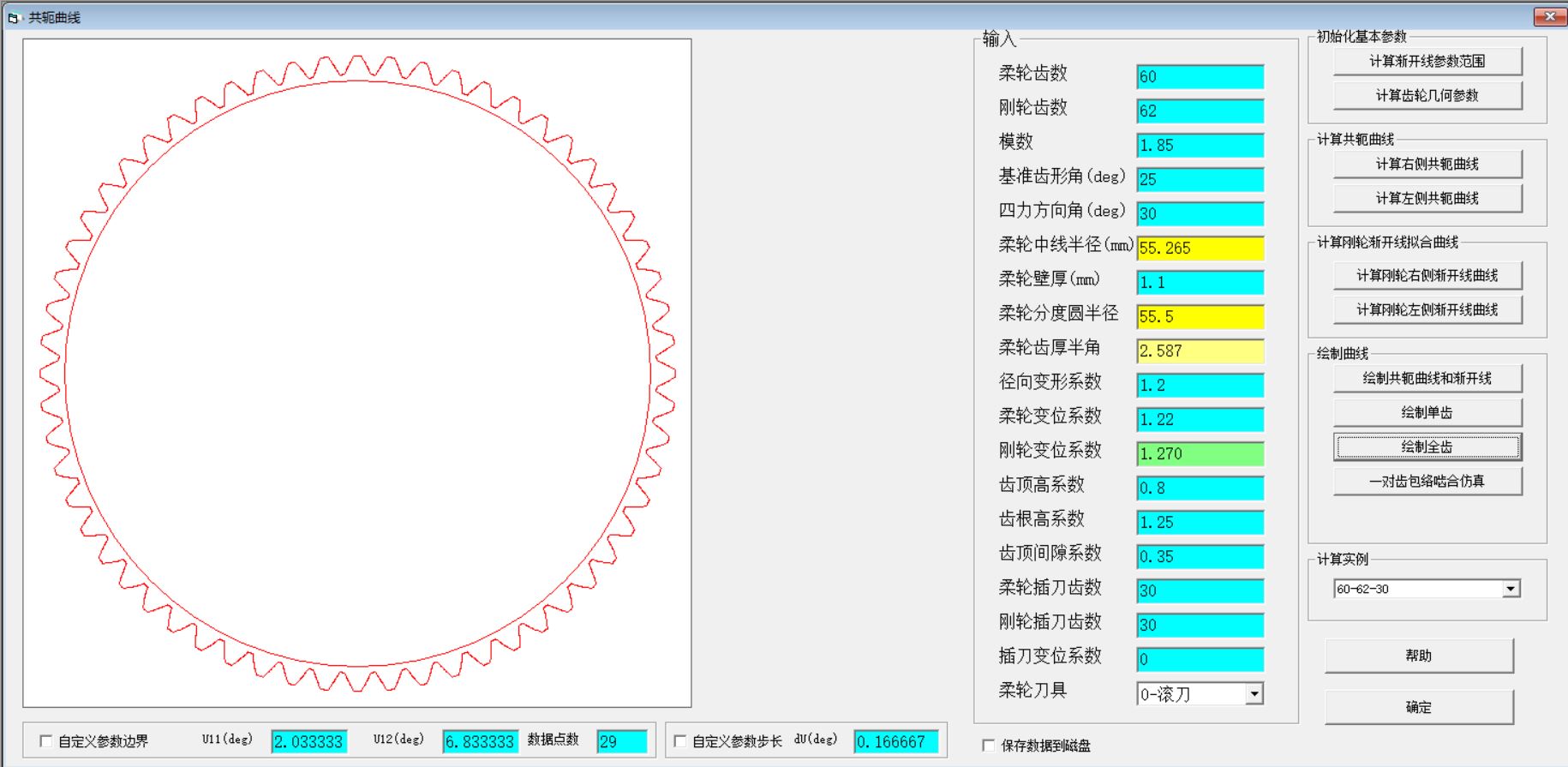

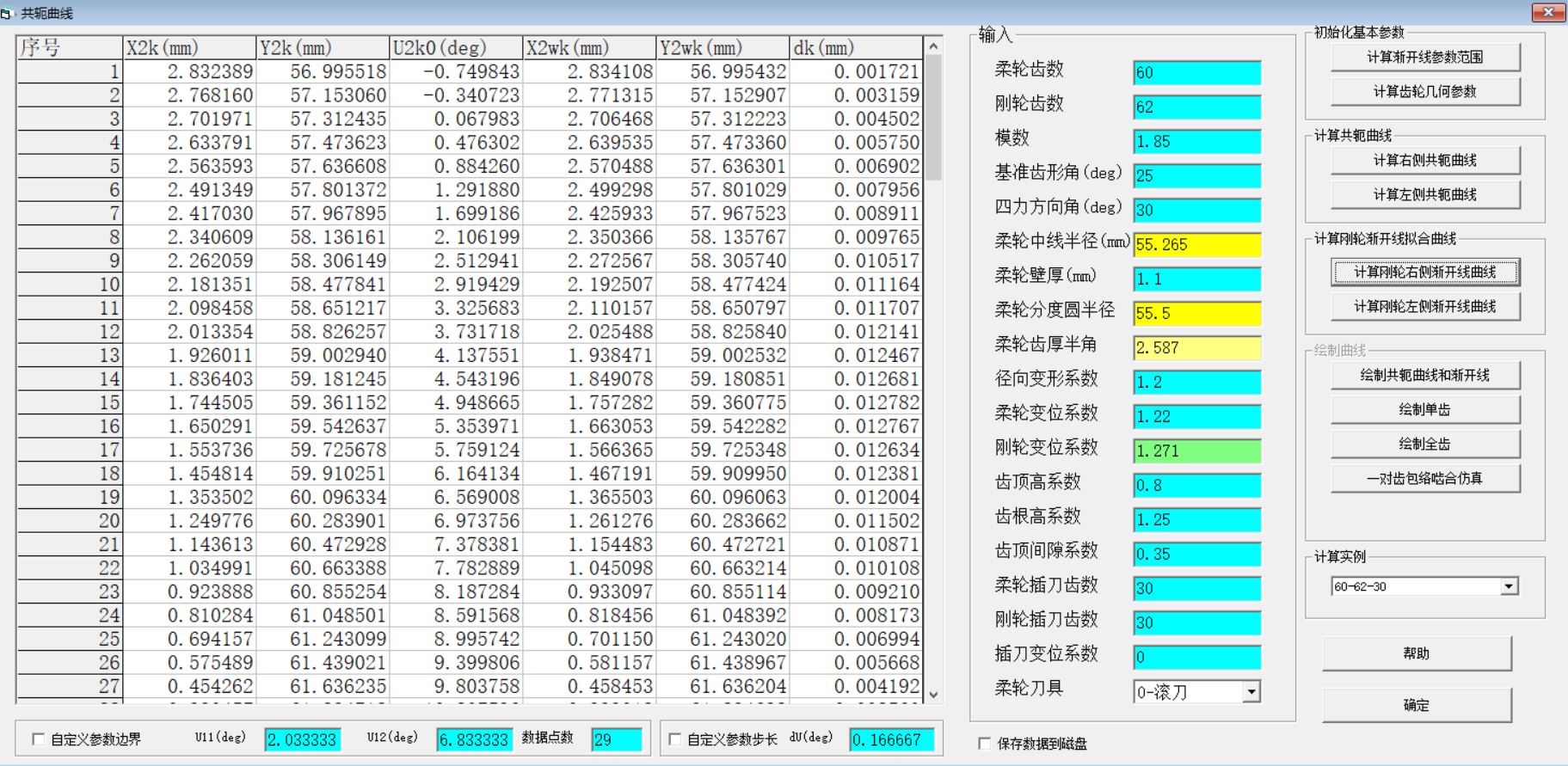

计算传动比为30，不知数据及啮合仿真正确与否，欢迎指正

1050496770 · 发表于 2022-7-26 15:41

楼主程序是自己做的么

1205216202 · 发表于 2022-7-27 07:59

楼主的设计软件做的还是不错的，现在来讲渐开线齿廓依然是谐波减速器行业中应用最广的齿廓类型，提几点小建议：
（1）在程序中最好将变位系数作为可以上下调整的变量，方便后期调整参数。
（2）增加全齿啮合评价模块，具体包括侧隙、顶隙、啮合区间、同时啮合齿数的评价。
（3）纯渐开线齿形已经不能满足生产和性能需求，最好把本身的渐开线齿顶高系数、齿根高系数也设计成可调的变量，这样在通用型滚刀的优势下实现性能更优。
