创新式斜齿滚齿加工端面包络图

番茄唐龙

woodee 发表于 2022-6-11 11:18
这是一款更贴近实际加工状况的计算软件。
大多软件计算，是以刀具齿条端面齿形，进行“连续”共轭出齿轮 ...

所以结果是以齿条刀具连续共轭出的情况下是无需对刀，而以实际滚刀钱刀面的刀刃断续共轭出的情况下是需要对刀的么？

woodee

番茄唐龙 发表于 2022-6-11 12:53
所以结果是以齿条刀具连续共轭出的情况下是无需对刀，而以实际滚刀钱刀面的刀刃断续共轭出的情况下是需要 ...

是的。少齿数（小于12~13齿）直齿轮，若滚刀刀槽数为8，那么过渡曲线部分，是由刀刃线2~4下切出来的；若齿顶还有倒角，那么倒角棱边几乎是一条刀刃切成。

此时，滚刀若不对中，齿根和倒角就有可能呈现肉眼可见的明显不同。


番茄唐龙

woodee 发表于 2022-6-11 14:04
是的。少齿数（小于12~13齿）直齿轮，若滚刀刀槽数为8，那么过渡曲线部分，是由刀刃线2~4下切出来的；若 ...

学到了

番茄唐龙

woodee 发表于 2022-6-11 14:04
是的。少齿数（小于12~13齿）直齿轮，若滚刀刀槽数为8，那么过渡曲线部分，是由刀刃线2~4下切出来的；若 ...

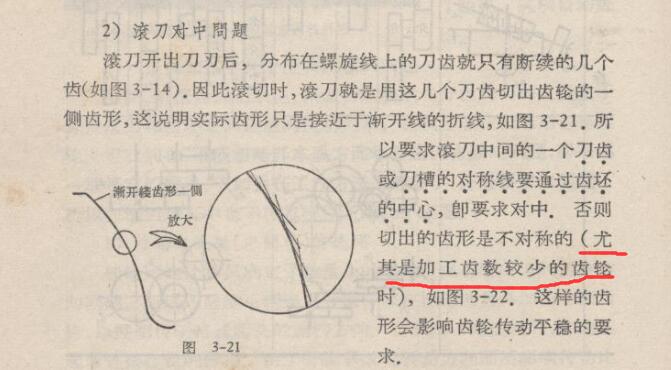

真是人不如旧，衣不如新，书不如老，还是1973年的《齿轮原理与制造》上讲得对，看过不少文献不乏不少行业专家学者坚持认为滚刀对中没必要，看来还得具体问题具体分析理论还得联系实际啊

xbw1984

学习  受教了  谢谢大佬

woodykissme

啮合方程解起来着实费力
