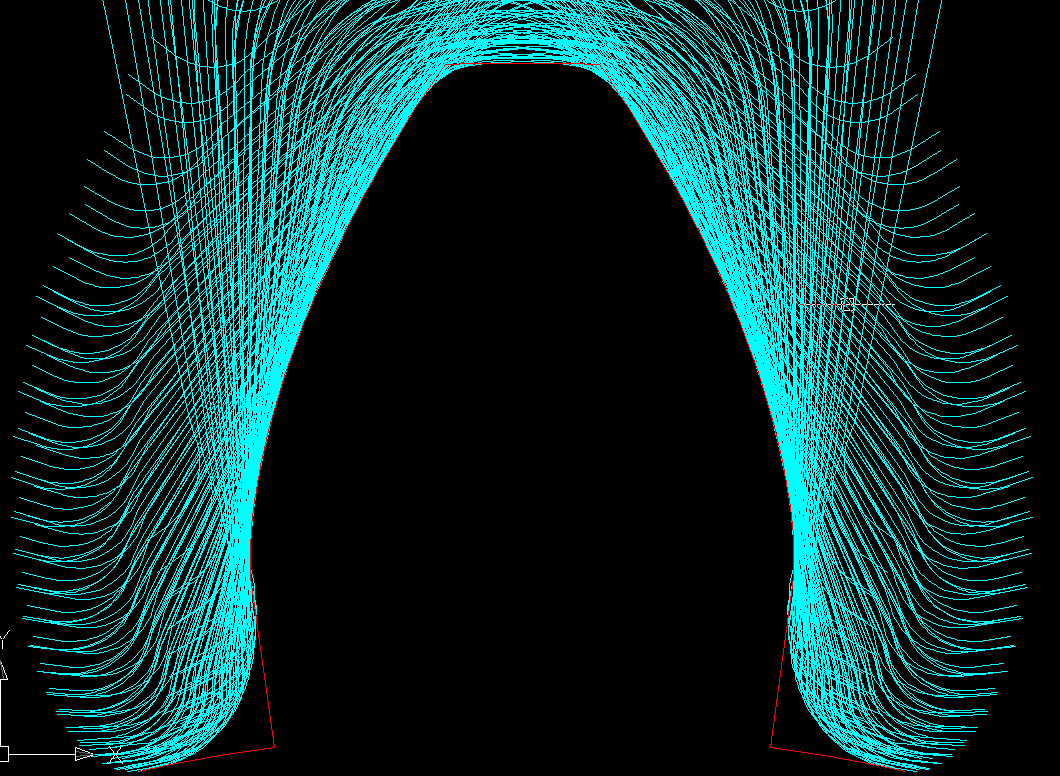

创新式斜齿滚齿加工端面包络图

刀疤五

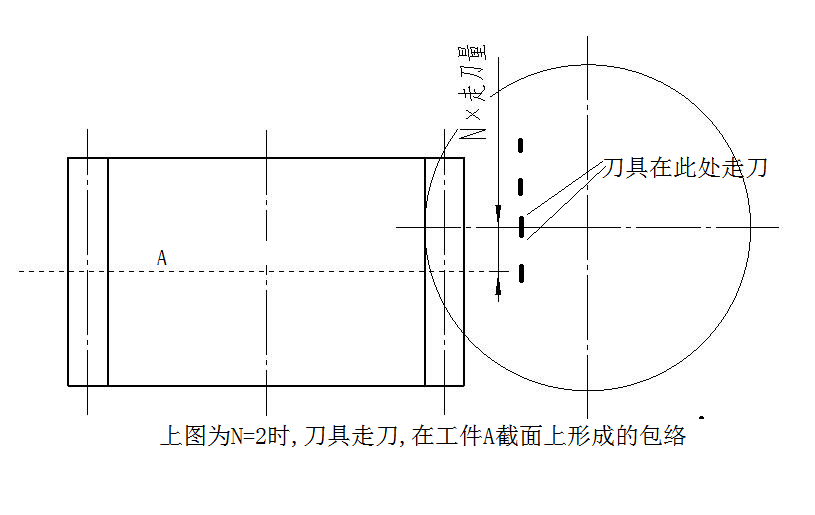

1.运动关系:三轴联动,工件转,滚刀转,滚刀沿轴向走刀.
2.滚刀的刃口曲线上的点,转到工件某截面后形成系列点,连成曲线,很多滚刀刃口形成工件端面上曲线族.即为包络图.

changqingshu

必须点赞

番茄唐龙

刀哥666，馋哭了

woodee

老刀在线、面包络方面又近了一大步！严重祝贺！！

是否可以不忽略中间步骤：先简单让滚刀齿线包络出加工齿条法向齿廓，方便滚刀需求和供应方的对接？
这样也可以同时突出解决另一问题，就是我们电话讨论过的：如果滚齿机工件搬角度有误差，加工件齿形会怎么变？

另外，滚刀轴向联动，在工件少齿数、滚刀少槽数的情况，对滚切质量提高的机理是显而易见的。
但我就在前两年曾询问过以滚齿机厂家，当时的回答是，滚刀轴向联动他们还做不到，原因是刚度问题，就是说一旦切削开始，滚刀轴向得锁死，否则滚切精度会降低。
看来你们公司买了刚度耐操的好机床了？

jacmwg

太牛了，技术大拿！！！

刀疤五

woodee 发表于 2022-5-31 08:53
老刀在线、面包络方面又近了一大步！严重祝贺！！

是否可 ...

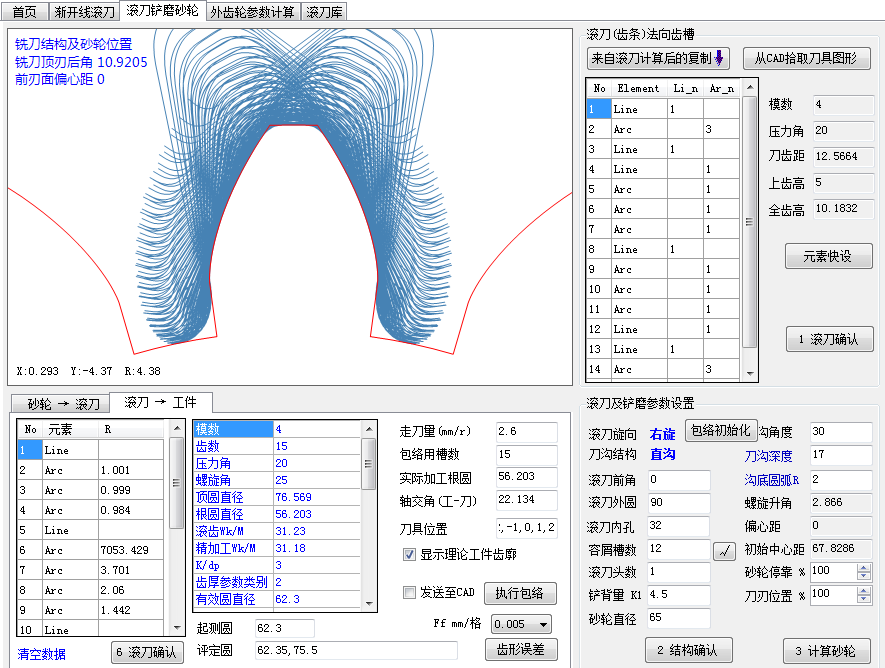

上面是【滚刀铲磨砂轮计算】模块.
计算过程是:滚刀法向齿形→基本蜗杆→刀具刃口齿形→铲磨砂轮→刀具刃口齿形→基本蜗杆→工件齿形.
最后两步是:基本蜗杆→工件齿形.而不是:基本蜗杆→法向齿形→工件齿形.为什么?



1.滚刀法向齿形指的是齿条的法向齿形,一个蜗杆式滚刀,它没有法向齿形,只有法面齿形,法面齿形只是在做可转位滚刀时有用处.
2.由工件到基本蜗杆时,为避免麻烦的空间计算,借助公共齿条原理,公共齿条是有约束条件的,工件,齿条 ,蜗杆三者节圆(线)重合,轴交角也严格按名义值.即相当于外啮合齿轮计算里面的高度变位齿轮计算
工件→齿条 ,齿条→蜗杆虽然也是空间啮合,但齿条法向与工件端面关系只是一个COS(bn),即都可以转化为平面计算.
3.铲磨砂轮有后,计算滚刀刃口齿形时,要考虑新刀,旧刀,即得到任意滚刀使用位置时的刃口,再得基本蜗杆.此时没有符合条件的公共齿条了.因此捷径没了,只有一条路:蜗杆→工件.
且实际滚齿中,机床搬刀架角,我多搬1度,少搬1度都是可以的,此时,更找不到公共齿条了.
4.基本蜗杆→工件齿形,是空间啮合计算,在吴序堂【齿轮啮合原理】书中的有现成的资料,公式推导是按轴交角任意搬.

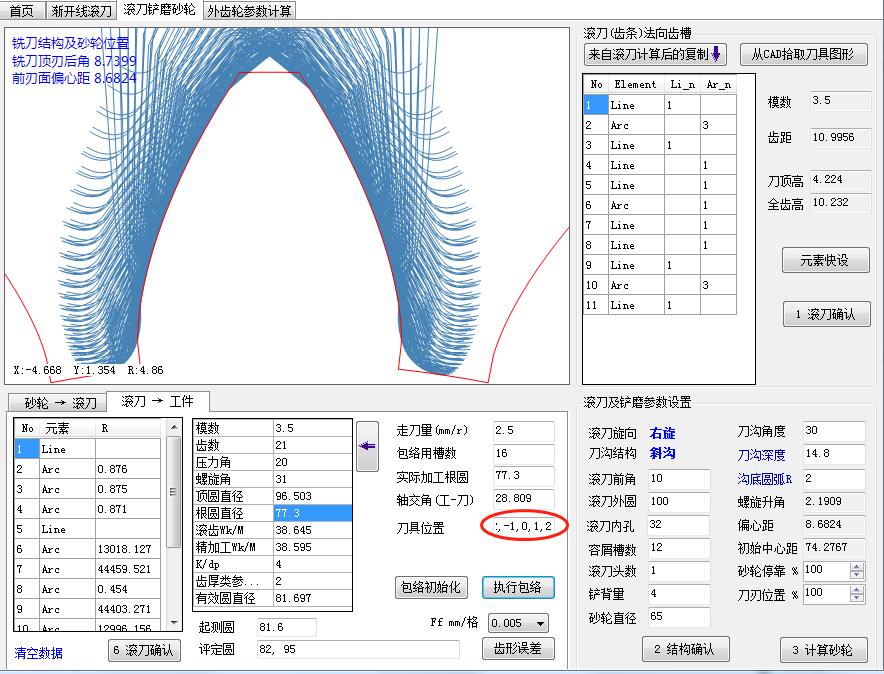

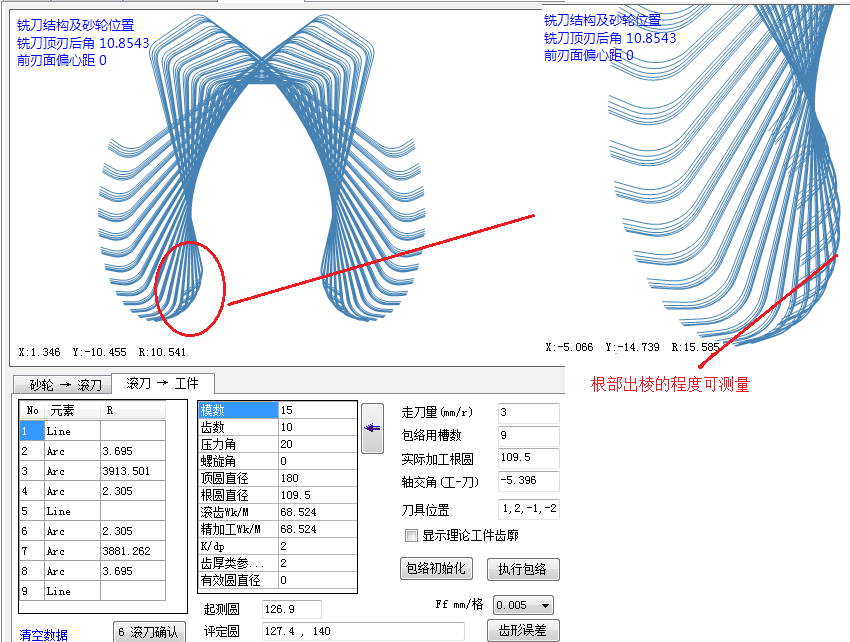

滚刀刃口曲线在工件端面上形成的包络图

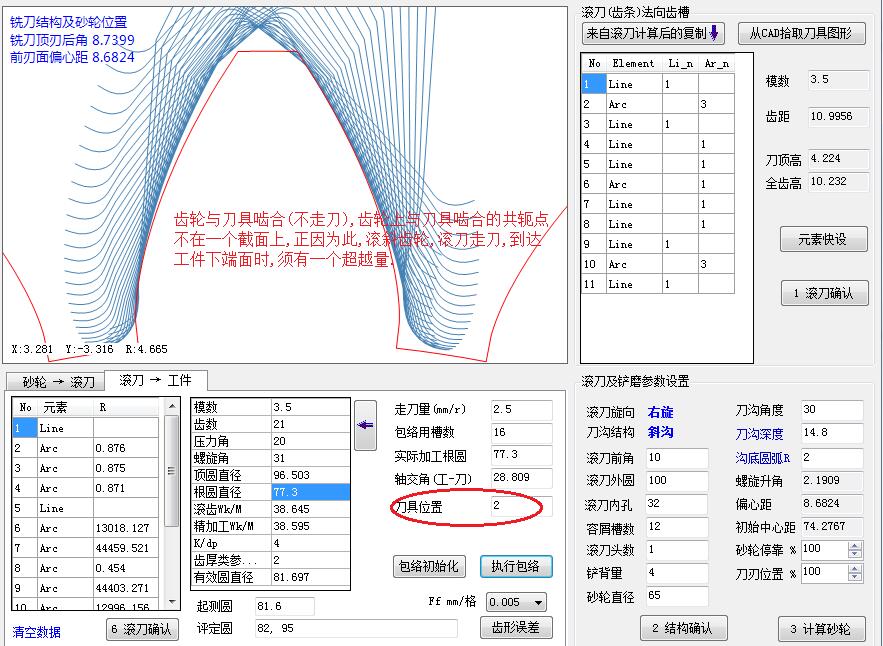

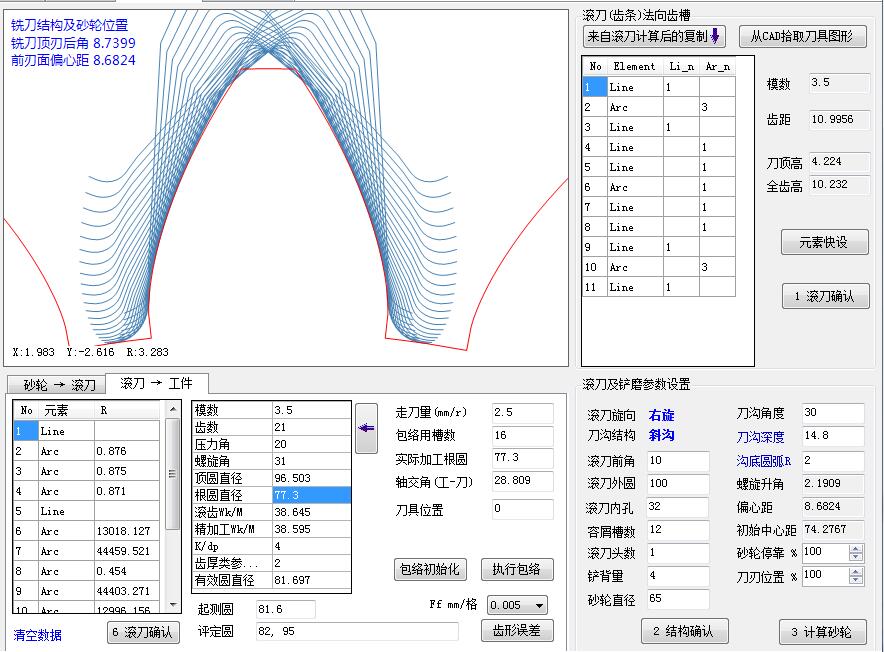

顶部为什么没有包起来?

刀疤五

woodee 发表于 2022-5-31 08:53
老刀在线、面包络方面又近了一大步！严重祝贺！！

是否可 ...

我写的不严谨.
1.运动关系:三轴联动,工件转,滚刀转,滚刀沿轴向走刀.是沿工件轴向方向走刀.

举例说明三者关系 :工件Mn,Z,An,Bn,节圆Rd,刀头数K.
按书上是这样计算的
工件一分钟转一圈:W1=2*PI,刀转速W2=2*PI*Z/K
工件转一圈刀下降H,工件转tan(Bn)/Rd.
合起来:W1=2*PI±tan(Bn)/Rd.W2=W2=2*PI*Z/K,V=H.


边滚边患刀,对齿面质量,精度有益,但刀的前刃须是螺旋槽.

woodee

刀疤五 发表于 2022-5-31 10:02
上面是【滚刀铲磨砂轮计算】模块.
计算过程是:滚刀法向齿形→基本蜗杆→刀具刃口齿形→铲磨砂轮→刀具刃 ...

基本看明白了。就是内容太多，得细细咀嚼消化才行。

还有，滚刀后角面铲磨，砂轮形式、形状不同，是否有选项供点选？更进一步有推荐和妥协型供参考？
新刀、旧刀，铲磨形式的不同，会造成前角面重磨后滚刀刃形的变化，从而使齿轮齿形发生变化。这其中计算量之大、考虑因素之多，想想都头痛！

无论如何，恭贺老刀进了一大步！

yxp

高手啊，只得好好学习了。

woodee

这是一款更贴近实际加工状况的计算软件。
大多软件计算，是以刀具齿条端面齿形，进行“连续”共轭出齿轮齿形。
而老刀这款，是以滚刀一条条刀刃线，“断续”共轭出齿轮齿形！

多年滚齿业界争论不休，“滚齿是否需要对刀”的老问题，这款软件应能给出完整而准确的答案。
