小压力角蜗杆/斜齿轮传动的参数改进

cc0408

学习到了，

woodee

为提高单头蜗杆的传动效率，减少发热，最直接可行的就是加大螺旋升角。

对于Mn=1，将分度圆由8，减小到6.5，螺旋升角就由7.18°加大到8.85°。

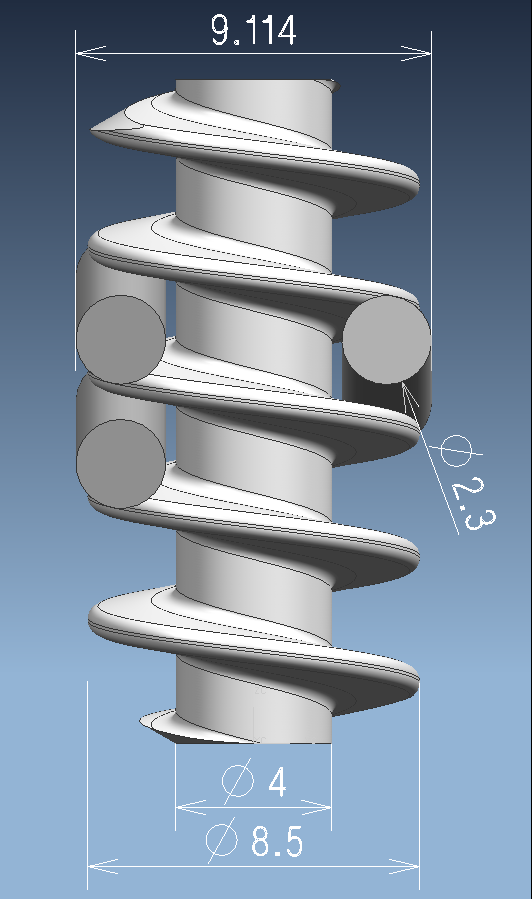

上图所示，为An=6.5°，Mn=1，螺旋升角Lp=8.85°，齿厚系数Tr=0.55的蜗杆形状。
螺旋升角的提高，又是以直径减小为代价。
齿根直径由5.5，降到4。
如此一来，蜗杆抗弯能力又一步下降。
于是减小压力角，降低径向力，进一步成为不得不考虑的选项。

sr楚风

mrmrw 发表于 2022-5-7 11:38
关于5°压力角的蜗杆斜齿轮副，最早是瑞士linak公司开发的电动推杆上使用的。后来，国内一些电动推杆企业开 ...

哪家公司呢？能否私信一下

michaelyang

哪家公司呢？

fumeicheng

woodee 发表于 2022-5-8 09:24
12°压力角，如果螺旋升角在7.18左右，塑胶斜齿轮的不根切最小齿数为44。

综合看，12°压力角是 ...

Woodee, 能否请教一下，你说的“12°压力角，如果螺旋升角在7.18左右，塑胶斜齿轮的不根切最小齿数为44”，不根切最小齿数推导计算的大致思路是什么？

woodee

fumeicheng 发表于 2023-1-4 17:10
Woodee, 能否请教一下，你说的“12°压力角，如果螺旋升角在7.18左右，塑胶斜齿轮的不根切最小齿数为44” ...

就跟一般教科书上面所说的方法是一样的，既刀具齿条扎入齿轮太深，直刃段起点超过了齿轮与齿条啮合的理论渐开线起始点，就会发生根切。

如果用范成法的数学方程式进行表述，那就表现为出现了奇异点，既有根切发生。

fumeicheng

woodee 发表于 2023-1-5 18:36
就跟一般教科书上面所说的方法是一样的，既刀具齿条扎入齿轮太深，直刃段起点超过了齿轮与齿条啮合的理论 ...

好的，明白了

lelele654

好资料啊，学习

jessi_zhang

标记一下，牛贴

刘力给

你好，请问：
“缩短了斜齿轮不参与啮合的齿根”，这意思是用短齿制设计带来的效果吗
