求助轴承样本

走啊走啊走 · 发表于 2022-5-4 16:17

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

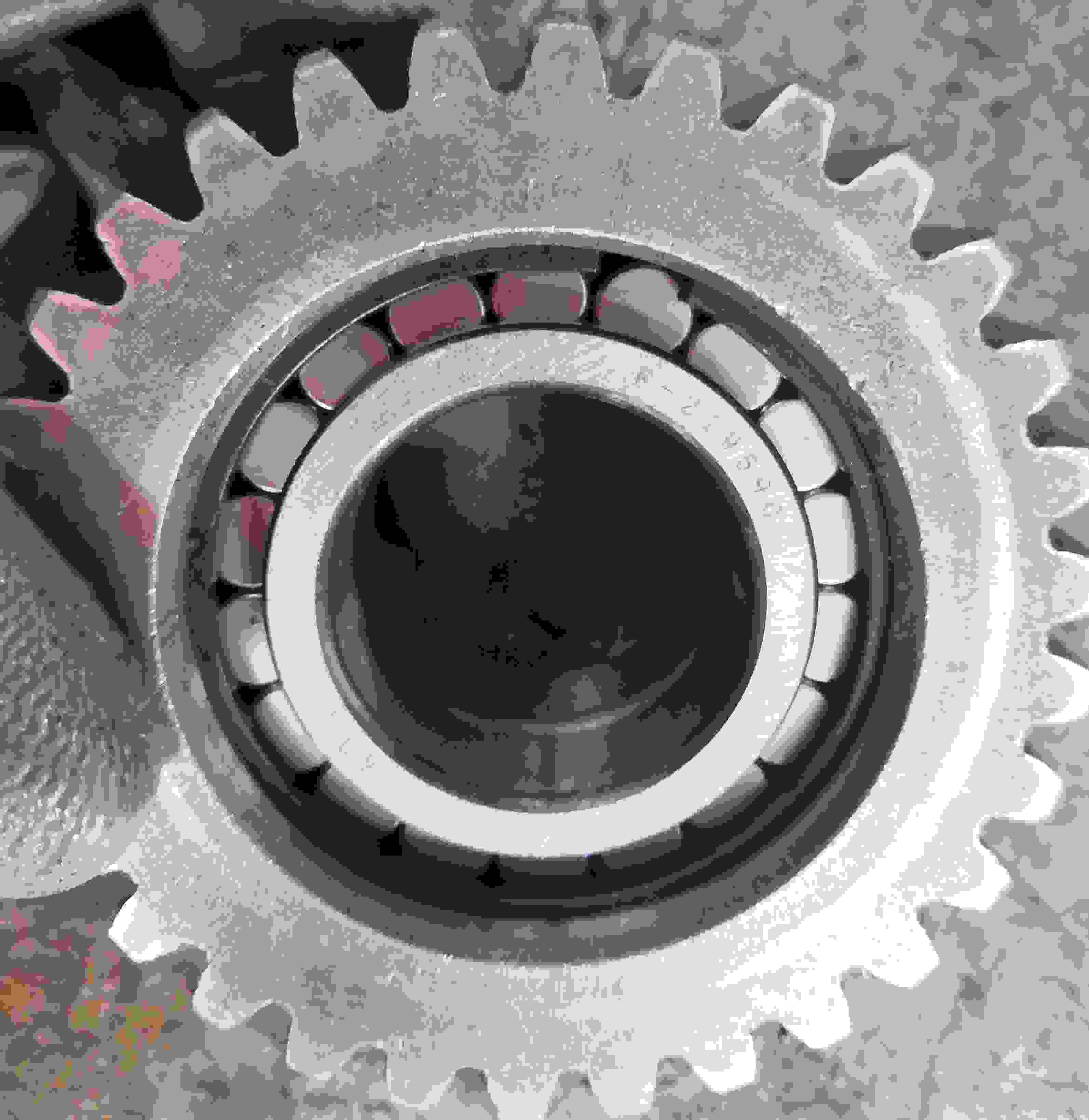

测绘减速机，轴承标号是F-219590，用的也不是GB893.1弹簧卡限位的，是类似的只带开口的，行星轮内孔也不像标准尺寸，大约有50.7几。

找了手上的很多样本都没有，大家有这种轴承样本或者介绍吗？想改改型，看看别的尺寸。
说的不太清楚，上个图：

走啊走啊走 · 发表于 2022-5-4 16:27

图片一直上传失败，压缩到0.5M还不行

mwp2022 · 发表于 2022-5-5 07:51

无耳卡簧

mwp2022 · 发表于 2022-5-5 07:53

这种卡簧和轴承之间加个垫圈是不是好点

走啊走啊走 · 发表于 2022-5-5 09:23

马卫平发表于 2022-5-5 07:51
无耳卡簧

卡簧问题不大，切成GB893那个的槽用标准件也行吧。轴承这尺寸挺奇怪，轴承查询也找不到这个号。

zengxiaodong · 发表于 2022-5-5 09:52

走啊走啊走发表于 2022-5-5 09:23
卡簧问题不大，切成GB893那个的槽用标准件也行吧。轴承这尺寸挺奇怪，轴承查询也找不到这个号。

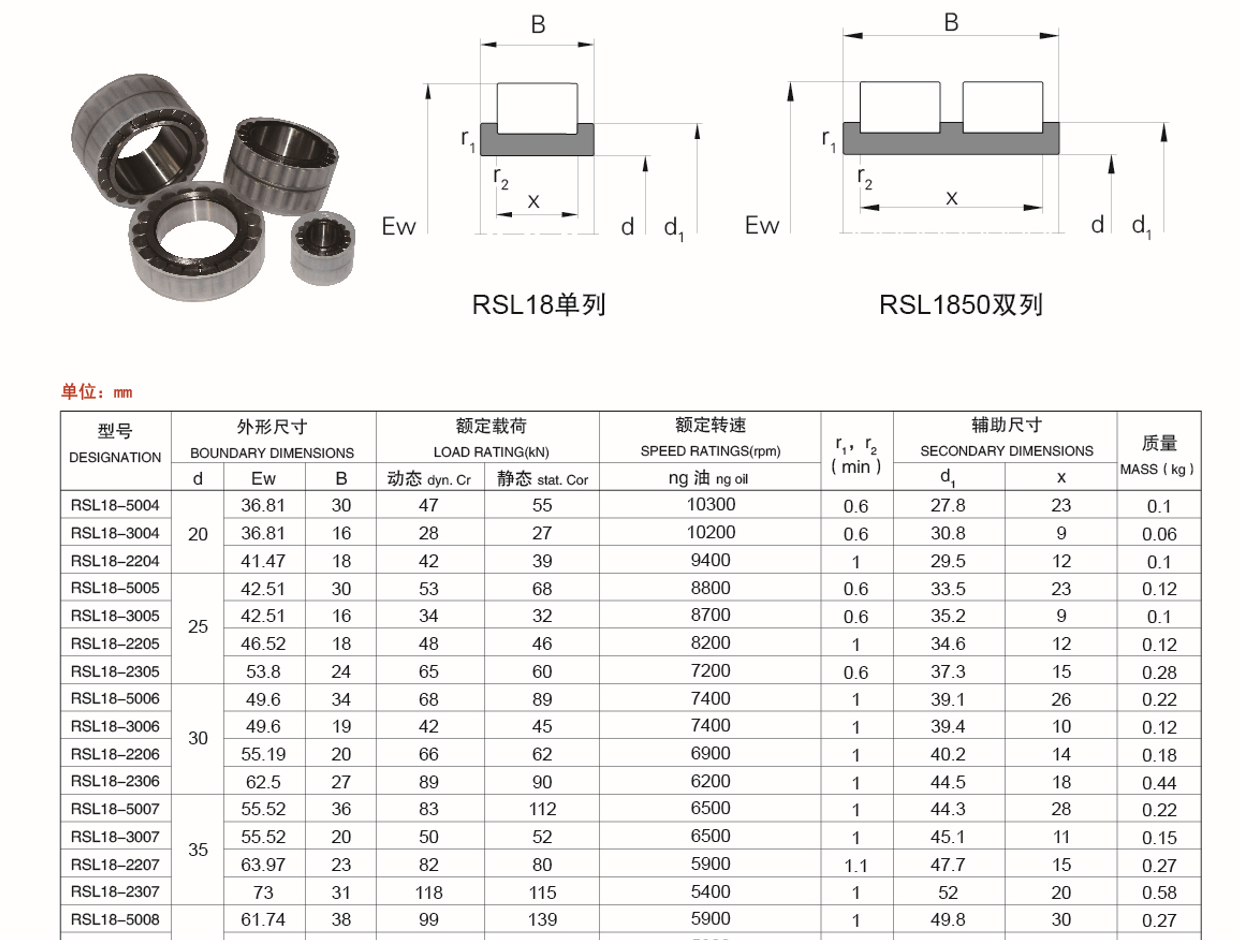

你这个是满装圆柱滚子轴承，无外圈的型号。


zengxiaodong · 发表于 2022-5-5 10:08

这种满圆柱滚子轴承，是无保持架的，承载能力极大，双列的承载能力当然就更大了！

而且，特别适合用在行星轮上，无论是直齿还是斜齿，都可以用这种轴承。唯一的缺点是行星轮内孔加工要求很高，要渗碳淬火回火，硬度高于HRC58，精磨，并研磨，最好能达到轴承滚道的加工质量。另外，如果转速很高的话，最好使用带涂层的滚子，抗擦伤能力会提升很多倍！

mwp2022 · 发表于 2022-5-5 11:45

走啊走啊走发表于 2022-5-5 09:23
卡簧问题不大，切成GB893那个的槽用标准件也行吧。轴承这尺寸挺奇怪，轴承查询也找不到这个号。

卡簧建议用JB/ZQ4341，轴向厚度公差会稳定点

mwp2022 · 发表于 2022-5-5 11:47

你这个卡簧开口处，会不会和滚子干涉了？

zengxiaodong · 发表于 2022-5-5 13:01

满装圆柱滚子轴承，这种卡簧是很常见，对于轴承厂家来说属于标准件，卡簧侧无明显轴向力就没有任何问题！
