内啮合齿轮泵

hyfjy

i渐开线齿形做内啮合的齿轮泵，泄漏会比较大，效率就不会太高。

lsj46845

hyfjy 发表于 2022-2-22 20:54
i渐开线齿形做内啮合的齿轮泵，泄漏会比较大，效率就不会太高。

目前测试的容积效率是110%。你见过的容积容积效率最高的是多少！？

zengxiaodong

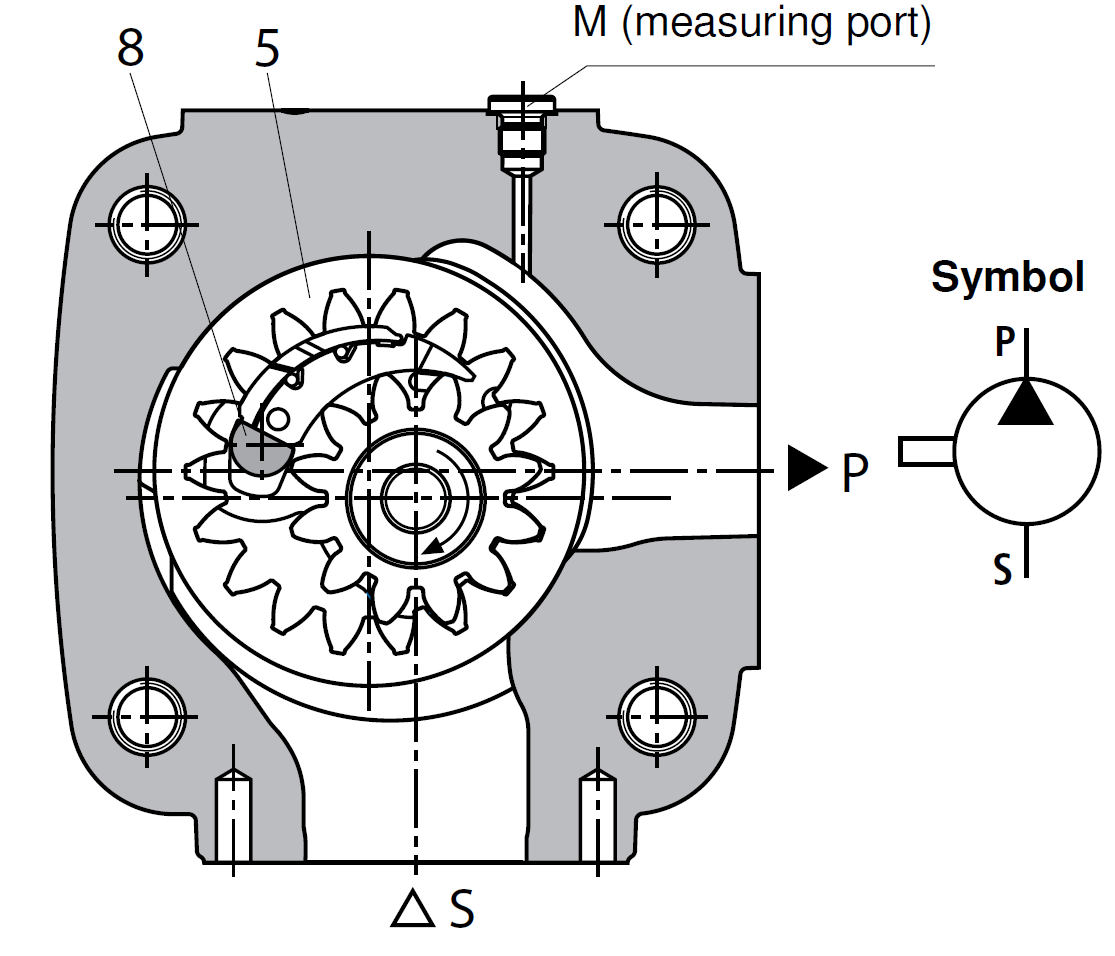

力士乐内啮合齿轮泵



样本可到这个帖子下载
http://www.gearbbs.net/forum.php ... p;extra=&page=3

hyfjy

渐开线齿轮在啮合时，只能是单面齿啮合，另一面齿是不能参与啮合的，故无法形成有效的封闭油腔，故泄漏会比较大，我不知道你这个"效率达到110%"是如何得到的，通常，实际测量流量比理论设计流量称为流量效率，居然超过了100%，本人孤陋寡闻，还真的想不到。

hyfjy

进油量小于出油量？出油量竟然会比进油还多，还有压力？是不是我理解错了？

zengxiaodong

hyfjy 发表于 2022-2-23 21:39
渐开线齿轮在啮合时，只能是单面齿啮合，另一面齿是不能参与啮合的，故无法形成有效的封闭油腔，故泄漏会比 ...

费老，我觉得单面齿啮合并不会影响封油效果。传统上有极个别齿轮泵制造成双面啮合，据说是为了解决困油问题，但是双面啮合的实现难度很大，容易造成干涉！况且，双面啮合以后是否能够彻底消除困油还要打个问号呢。

hyfjy

zengxiaodong 发表于 2022-2-24 08:10
费老，我觉得单面齿啮合并不会影响封油效果。传统上有极个别齿轮泵制造成双面啮合，据说是为了解决困油问 ...

摆经泵是单齿面啮合，但摆线上有二次包络部分，可以很好的封油，形成一个一个的封闭腔体，而渐开线齿轮除了一二个齿啮合外，都形不成封闭腔，故漏油会很利害的、

hyfjy

为中冰需要双面啮合，双面啮合传动是不可能的。

lsj46845

hyfjy 发表于 2022-2-21 21:10
内部啥结构啊？渐开线齿轮的？一齿差的？多齿差带分油板的？能用于水的传输吗？

正在做水介质的开发！目前已经有一定的进展！
