内啮合齿轮泵

lsj46845 · 发表于 2022-2-21 08:27

您需要登录才可以下载或查看，没有账号？注册

x

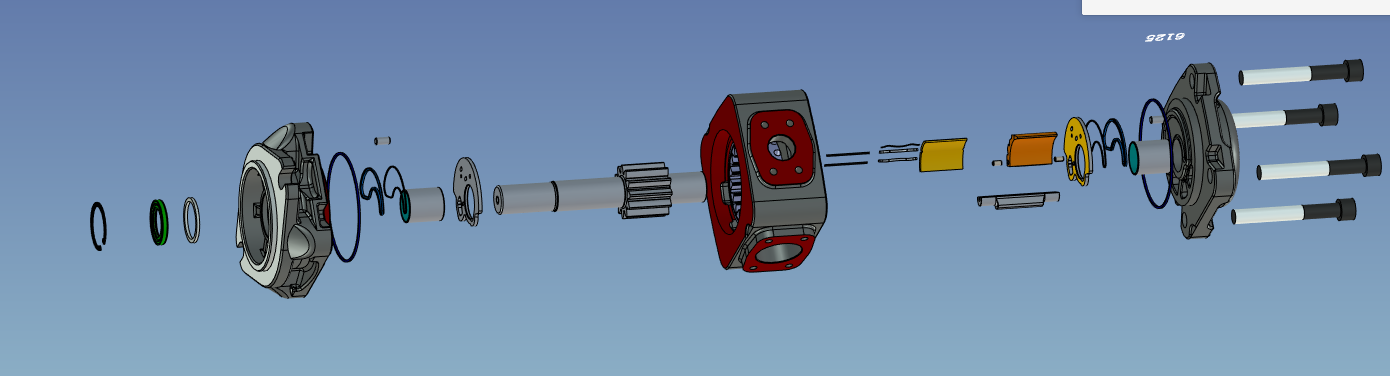

欣赏一下内啮合齿轮泵分解装配照片。

hyfjy · 发表于 2022-2-21 21:10

内部啥结构啊？渐开线齿轮的？一齿差的？多齿差带分油板的？能用于水的传输吗？

zengxiaodong · 发表于 2022-2-22 08:07

这个应该是渐开线内啮合齿轮泵吧，橙色那两个零件好像是月牙板呢

lsj46845 · 发表于 2022-2-22 10:50

这个是用油的，没有试样过用水，理论上应该是可以用水的。这个是渐开线内啮合齿轮泵！

lsj46845 · 发表于 2022-2-22 10:51

这个泵压力可以达到220kg。

学科计划 · 发表于 2022-2-22 13:49

想看看三维图档

lsj46845 · 发表于 2022-2-22 16:21

zengxiaodong 发表于 2022-2-22 08:07
这个应该是渐开线内啮合齿轮泵吧，橙色那两个零件好像是月牙板呢

这个是渐开线内啮合齿轮泵橙色一个是密封板、一个是星月板！

lsj46845 · 发表于 2022-2-22 16:25

hyfjy 发表于 2022-2-21 21:10
内部啥结构啊？渐开线齿轮的？一齿差的？多齿差带分油板的？能用于水的传输吗？

这个应该是多齿差带分油板的，理论上是可以用水做介质的！不过这个泵压力很高的！看您08年就注册了，应该是前辈了！

zengxiaodong · 发表于 2022-2-22 16:41

lsj46845 发表于 2022-2-22 16:21
这个是渐开线内啮合齿轮泵橙色一个是密封板、一个是星月板！

我根据你齿轮的轴向厚度来确定那两块月牙板。至于薄的端面密封板那是用于补偿端面间隙的，我知道是哪个零件

天菲二号 · 发表于 2022-2-22 20:28

这个是机床用泵(多用于驱动轴位移），德国专利，属于渐开线内啮合，特点在于有两个月牙板，中间一根销子作为旋转轴，可以自适应调整流量变化，仅次于柱塞泵的压力，缺点是排量很小大排量很难。
