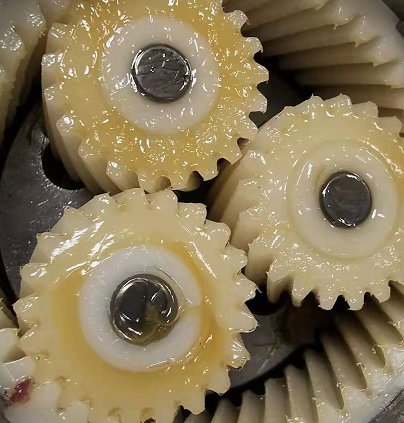

行星单级13比

sk05112chen

gdd 发表于 2022-2-14 14:57
你是要共用你现在的齿圈吗？还是全部重新设计？

重新设计

FES123

sk05112chen 发表于 2022-2-15 08:18
重新设计

供楼主参考：m=0.8   α=20°   β=23°   b=8     a=17    N=3

za=6     xa=0.66        daa=7.67 （防止齿顶变尖）
zc=32   xc=0.002       dca=29    （防止齿顶干涉）
zb=72  xb=0.43907   dba=60.7  （防止齿顶干涉）

sk05112chen

FES123 发表于 2022-2-16 16:49
供楼主参考：m=0.8   α=20°   β=23°   b=8     a=17    N=3

za=6     xa=0.66        daa=7.67 （ ...

如果按太阳轮5牙，有无合适参数，整机外径在52以内

zengxiaodong

一级传动比达到13的话很别扭，总的来说是所失大于所得！
不如设计成定轴传动2级斜齿轮更靠谱一些，而且传动比还可以更大一些，达到26速比很轻松。

DD99

mn0.8,an20,b20,za4,zc22,zb50,np=3,xn0.4/0.4387/0.1301,a=11.65,da4.66/20.05/41.5,df2.6/17.99/44. 或许可用。

FES123

sk05112chen 发表于 2022-2-21 08:26
如果按太阳轮5牙，有无合适参数，整机外径在52以内

用少齿差或二级NGW（共用齿圈）能满足要求。

sk05112chen

zengxiaodong 发表于 2022-2-21 11:18
一级传动比达到13的话很别扭，总的来说是所失大于所得！
不如设计成定轴传动2级斜齿轮更靠谱一些，而且传 ...

确实如此，所失大于所得！

FES123

DD99 发表于 2022-2-21 12:06
mn0.8,an20,b20,za4,zc22,zb50,np=3,xn0.4/0.4387/0.1301,a=11.65,da4.66/20.05/41.5,df2.6/17.99/44. 或许 ...

不可用。

sk05112chen

齿数分别是4，21，48，螺旋角大概是20度，0.8M，高手指点优化参数（变位系数）。

FES123

sk05112chen 发表于 2022-3-9 15:04
齿数分别是4，21，48，螺旋角大概是20度，0.8M，高手指点优化参数（变位系数）。

那就用2行星轮。供楼主参考：m=0.8   α=20°   β=20°   b=10     a=11.2    N=2
za=4    xa=0.77           daa=5.75（防止齿顶变尖）
zc=21  xc=0.033376       dca=19.36               zb=48  xb=0.29889       dba=39.16
