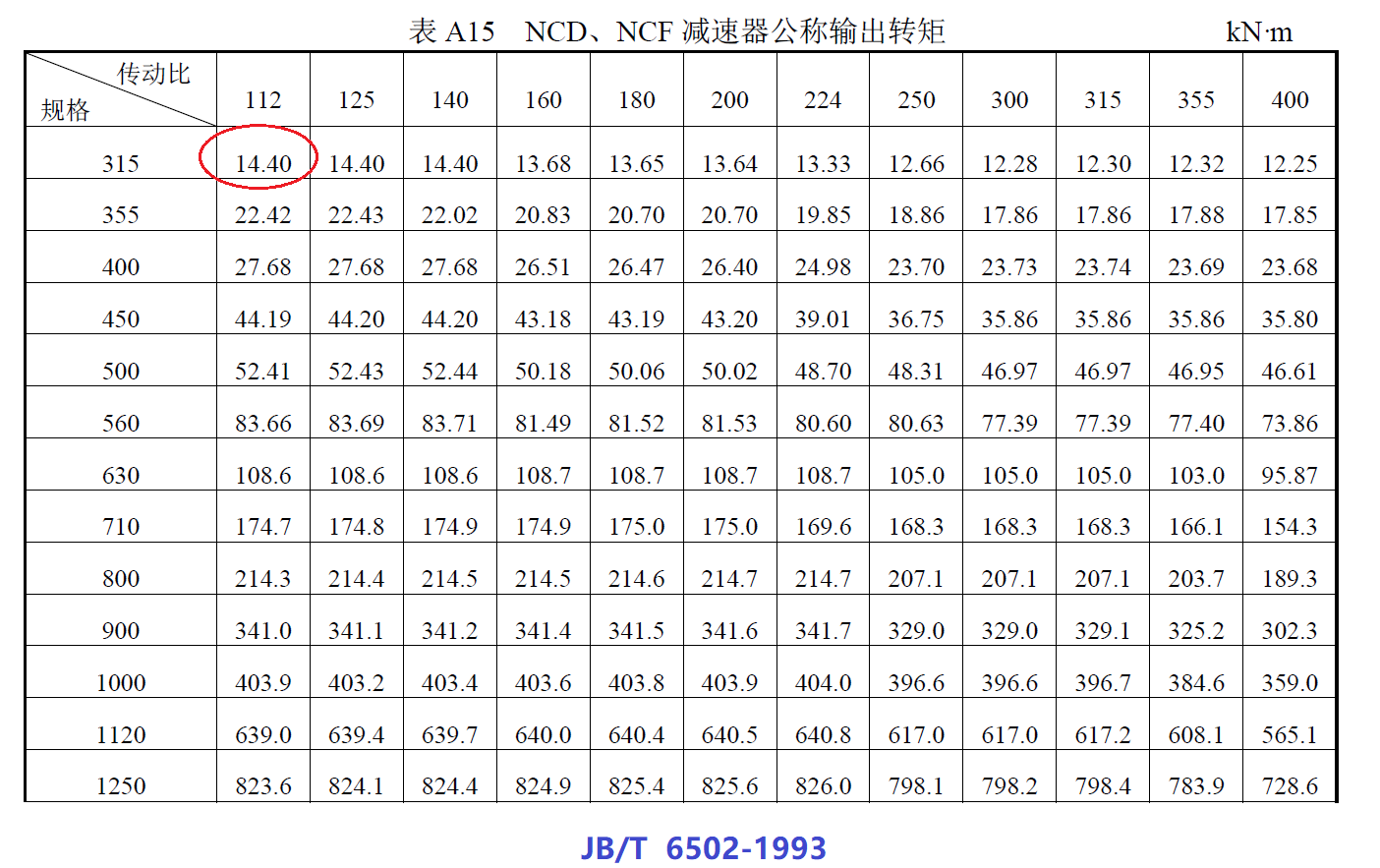

JB/T 6502-1993 《NGW行星齿轮减速器》

zengxiaodong · 发表于 2021-12-11 08:51

2015版的行星齿轮减速箱，承载能力大幅度增加了，这主要的原因是行星轮的个数增加了

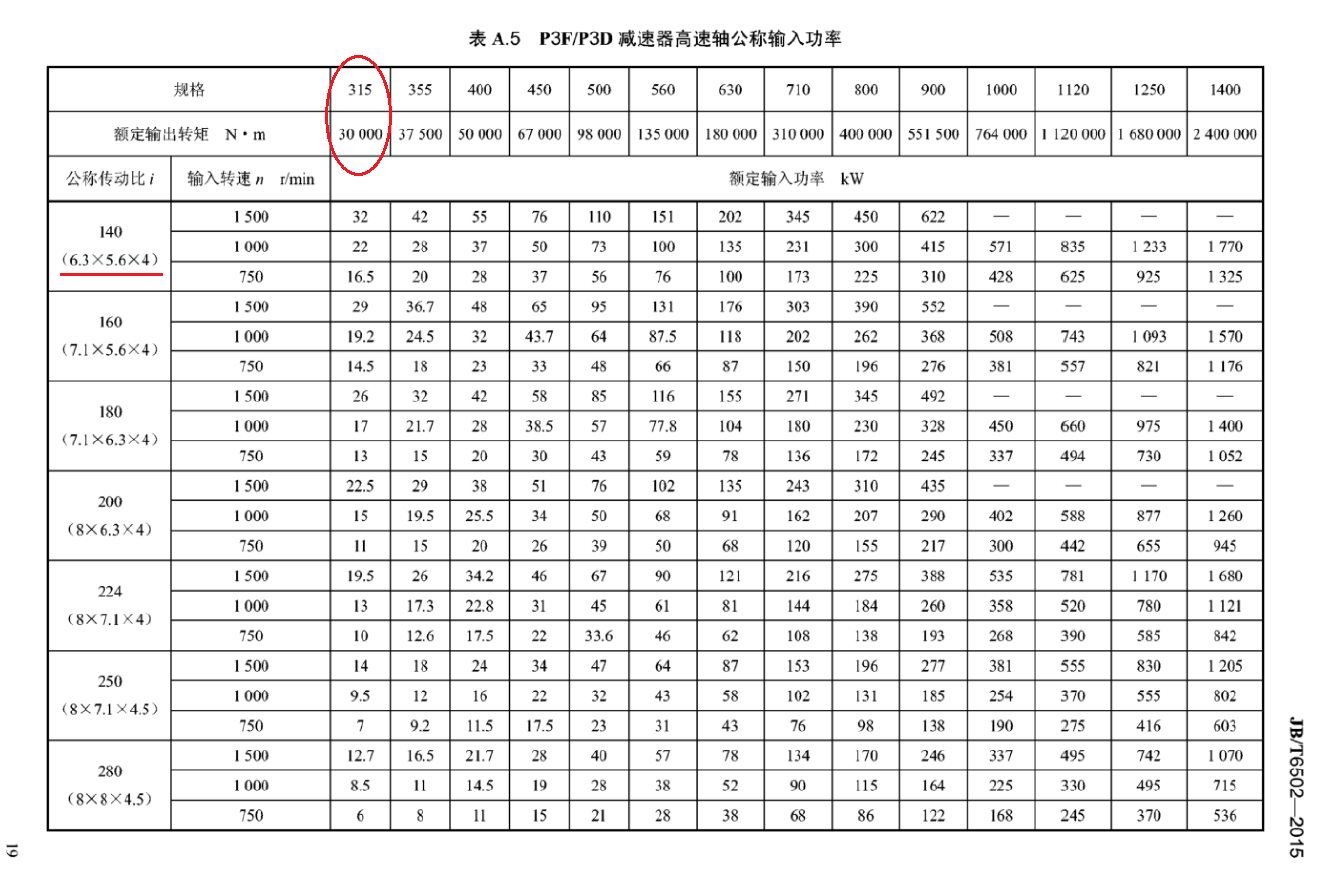

以315规格为例，额定输出转矩几乎增加了100%，其他规格也大体上是如此。也就是说2015版大幅度提高了齿轮箱的承载能力！


2015版还把各级传动比列出来了，明显的特征是低速级的传动比更小，因此低速级可采用更多的行星轮数量，这是提高承载力的主要措施。

zengxiaodong · 发表于 2021-12-11 18:25

这个属于大型专用的行星齿轮减速机

JB-T7681-95 ZJ系列行星齿轮减速机.pdf (278.54 KB, 下载次数: 13)

JBT 7681-2006.pdf (485.74 KB, 下载次数: 20)

zengxiaodong · 发表于 2021-12-11 18:31

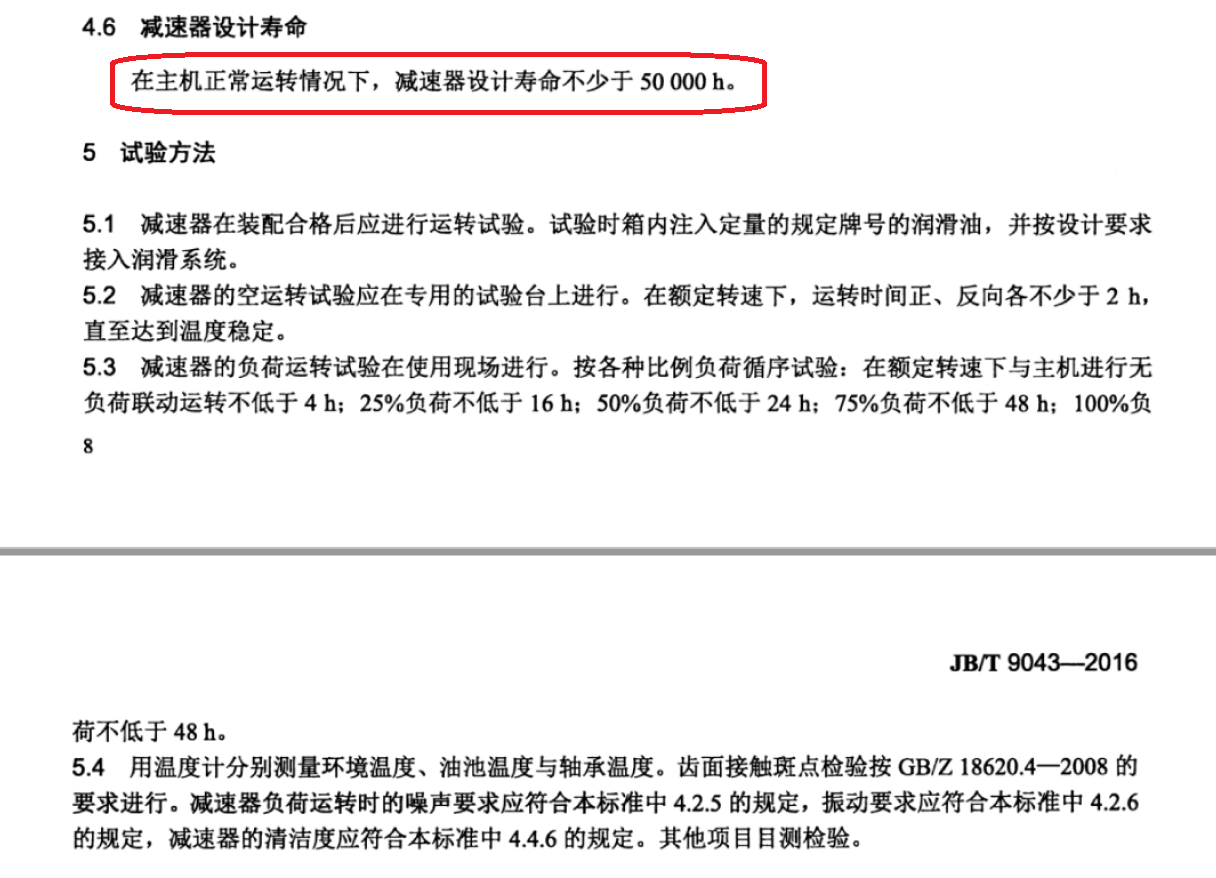

JB/T 9043-2016矿井提升机用行星齿轮减速器

老版本

JB-T 9043.2-1999 ZZ 行星齿轮减速器.pdf (484.73 KB, 下载次数: 11)

新版

zengxiaodong · 发表于 2021-12-11 19:20

JB∕T 12915-2016 砼罐车用行星齿轮减速器

[高清版]JBT12915-2016砼罐车用行星齿轮减速器.pdf (4.24 MB, 下载次数: 51)


zengxiaodong · 发表于 2021-12-12 09:29

大型行星齿轮减速箱对于寿命的要求很高，因此油温控制得也比较低。


zengxiaodong · 发表于 2021-12-12 09:31

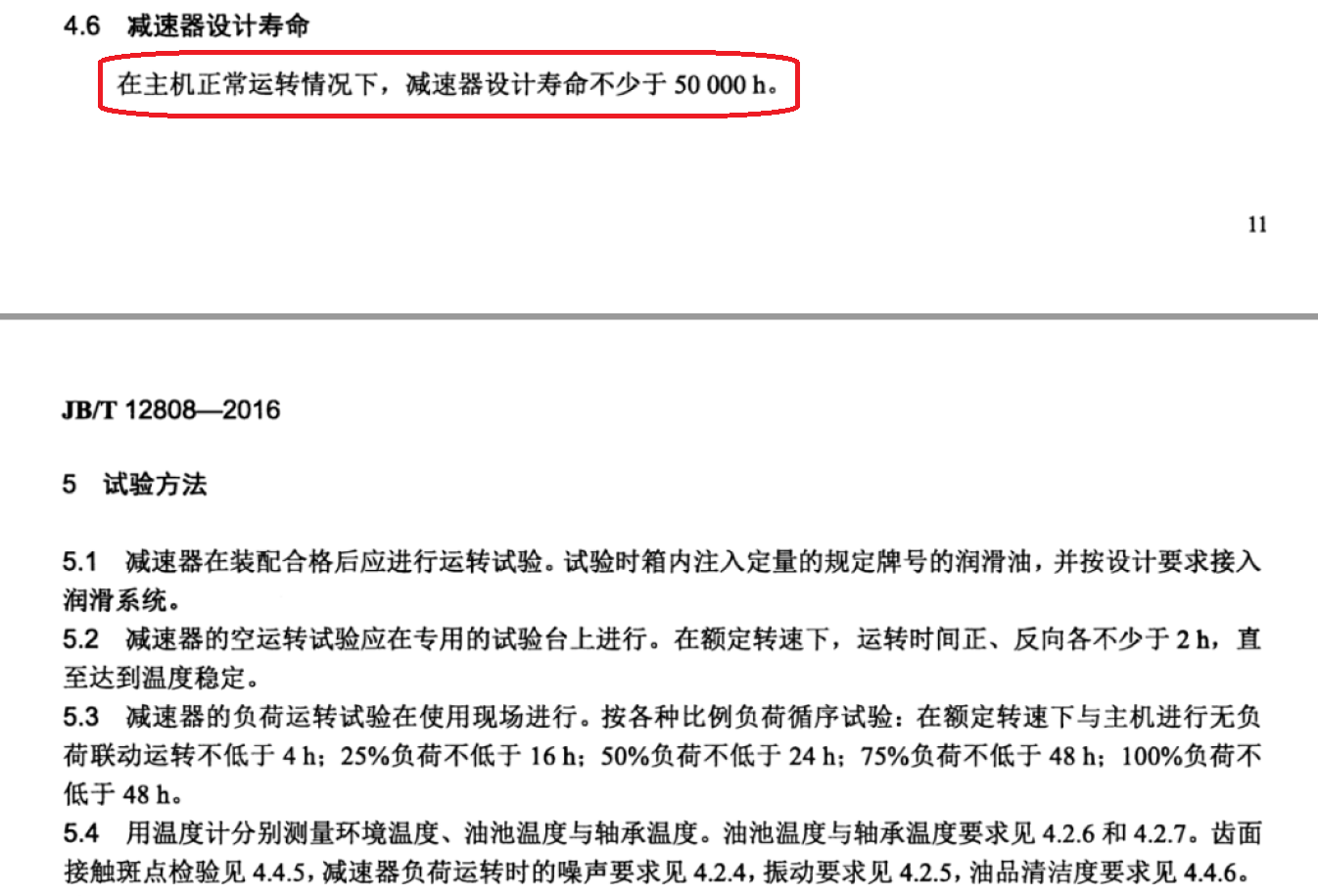

寿命50000小时


zengxiaodong · 发表于 2021-12-13 08:06

zengxiaodong · 发表于 2021-12-13 10:58

zengxiaodong · 发表于 2021-12-13 12:38

浙江瑞德森P系列（英文），还有HB系列

浙江瑞德森机械有限公司REDSUN-P.pdf (10.53 MB, 下载次数: 51)

zengxiaodong · 发表于 2021-12-13 12:41

浙江奥纳P系列（中文），还有HB系列

P系列行星齿轮减速机.rar (7.99 MB, 下载次数: 28)
