行星齿轮计算方式求教

tudou · 发表于 2021-8-10 12:59

您需要登录才可以下载或查看，没有账号？注册

x

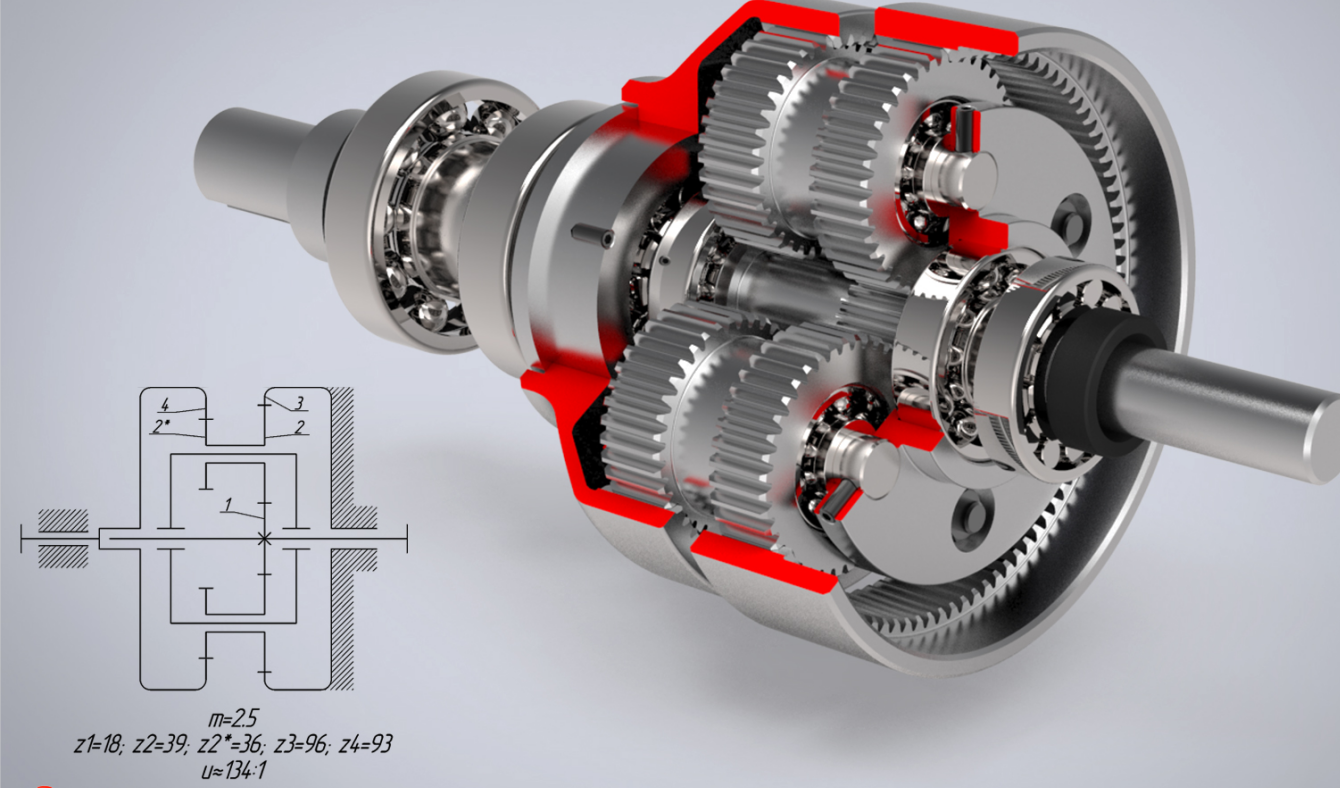

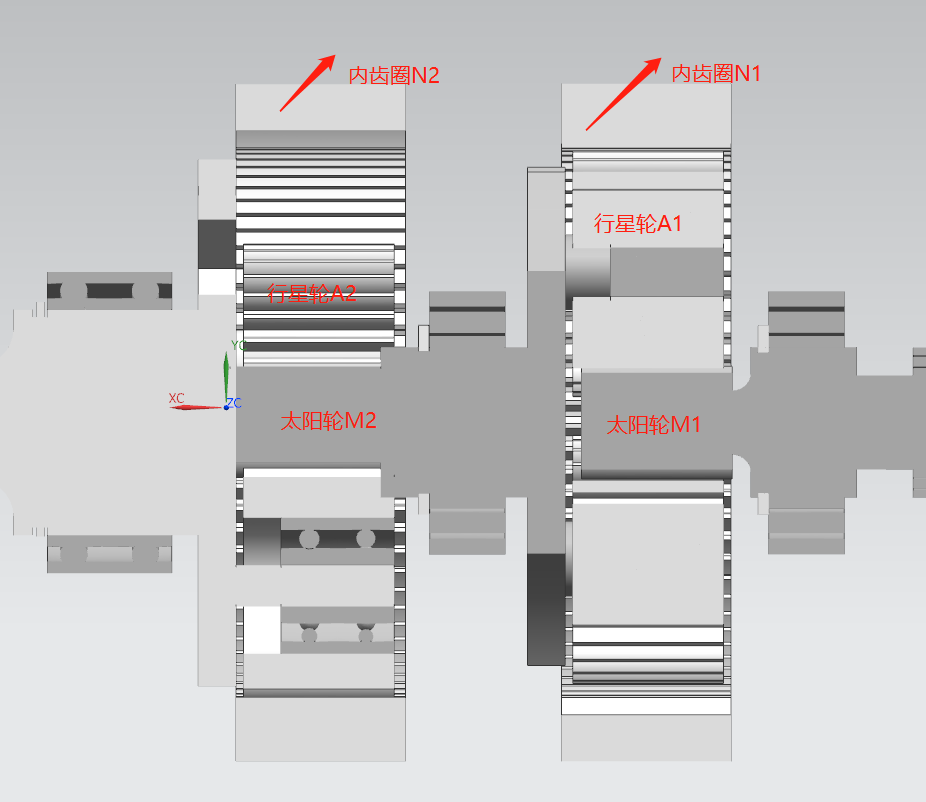

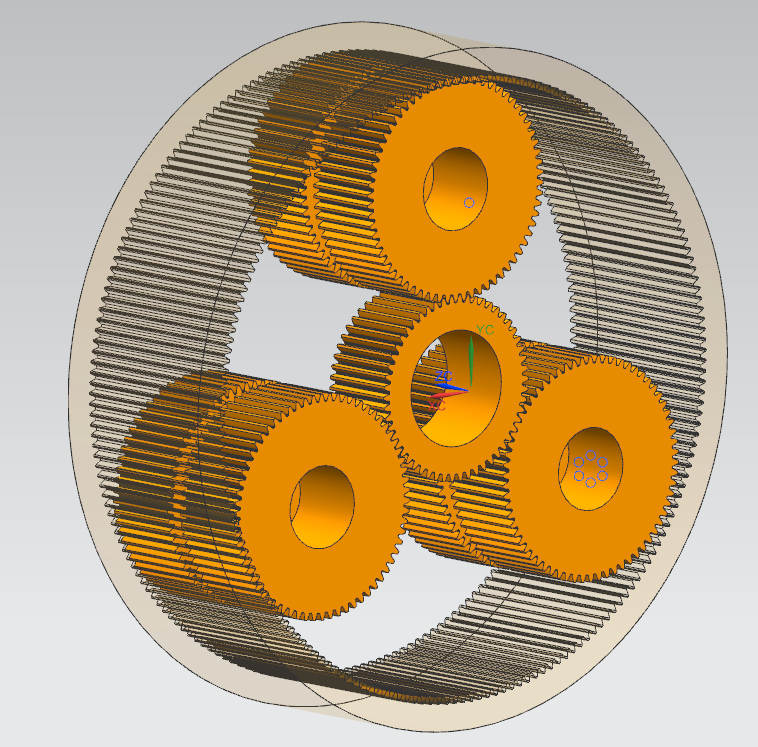

大家好，首先图片一种的行星减速器速比计算不符合，求大家指点一下这两种结构的速比计算方式，然后我自己建模的是否合理，参考图一的结构

tudou · 发表于 2021-8-10 14:34

有前辈帮忙指点一下嘛。

tudou · 发表于 2021-8-10 16:54

自己帮顶下。

飞翔新莞人家 · 发表于 2021-8-11 08:52

你的这个就是NGMN结构的行星齿轮，你去找找这个速比公式

tudou · 发表于 2021-8-11 10:20

飞翔新莞人家发表于 2021-8-11 08:52
你的这个就是NGMN结构的行星齿轮，你去找找这个速比公式

好的，谢谢

tudou · 发表于 2021-8-11 22:31

飞翔新莞人家发表于 2021-8-11 08:52
你的这个就是NGMN结构的行星齿轮，你去找找这个速比公式

您好，有这方面的资料吗，搜不到。

飞翔新莞人家 · 发表于 2021-8-12 09:04

tudou 发表于 2021-8-11 22:31
您好，有这方面的资料吗，搜不到。

i=(1+Z内1/Z太）/（1-Z内1*Z行2/（Z行1*Z内2））i=（1+Z内1/Z太）*（Z内2/（Z内2-Z内1））
两种NGWN结构的速比公式，供你参考

tudou · 发表于 2021-8-12 09:07

飞翔新莞人家发表于 2021-8-12 09:04
i=(1+Z内1/Z太）/（1-Z内1*Z行2/（Z行1*Z内2））i=（1+Z内1/Z太）*（Z内2/（Z内2-Z内1））
两种NGWN结构 ...

谢谢大佬！对了，有推荐的行星减速器入门的书籍资料吗，还得从基础抓起！

tudou · 发表于 2021-8-12 09:13

飞翔新莞人家发表于 2021-8-12 09:04
i=(1+Z内1/Z太）/（1-Z内1*Z行2/（Z行1*Z内2））i=（1+Z内1/Z太）*（Z内2/（Z内2-Z内1））
两种NGWN结构 ...

两个计算公式，前面对的上，后面一个对不上。

飞翔新莞人家 · 发表于 2021-8-13 08:37

tudou 发表于 2021-8-12 09:13
两个计算公式，前面对的上，后面一个对不上。

你把你后面一个的齿数说一说，我来算一算。
i=(Z内2*（Z太+Z内1））/（Z太*（Z内2-Z内1））
行星齿轮设计手机上都有这些公式，你去找这方面的资料
