剃齿刀修形

fengyouliang · 发表于 2011-2-28 19:02

共建参数 mn=5.35 a=20 z=12 ρmin=6.236 β=0 齿顶圆直径80.12 齿根圆直径df57.25
分圆法向弧齿厚 s1=10.74

剃刀参数 mn=5.35 a=20 z=43 β=11 中心距148.324 剃刀齿顶圆直径236.812

luomo226 · 发表于 2011-3-1 15:48

刀子如果修磨点差的不时太多应该没有多大问题。
另外剃直齿的时候，由于受力特性（我没有整太明白）必然会出现S形状的，更何况你的时12齿少齿数，出现S形，你就任了吧，呵呵

fengyouliang · 发表于 2011-3-1 16:55

那你告诉我，如何修行才好。难道没有办法吗

fengyouliang · 发表于 2011-3-1 16:56

你的所有计算值我都有，都能计算出来，就是不知道如何修行

luomo226 · 发表于 2011-3-1 22:30

么办法啊，等高手啊……

下一次重逢 · 发表于 2011-3-1 22:47

控制滚齿的稳定性，然后计算出齿形不同位置的点，确定修磨图形，我估计你哪个凹中量的至少得修修到6υ，自己摸索出规律，然后订刀的时候告诉你的要求，以后的刀估计要好点

fengyouliang · 发表于 2011-3-2 07:08

我说过了，齿形上对应到剃刀上的点我都计算出来了，只是不知道，修磨量该如何计算，有人操作过格里森的剃刀磨码？

fengyouliang · 发表于 2011-3-3 17:42

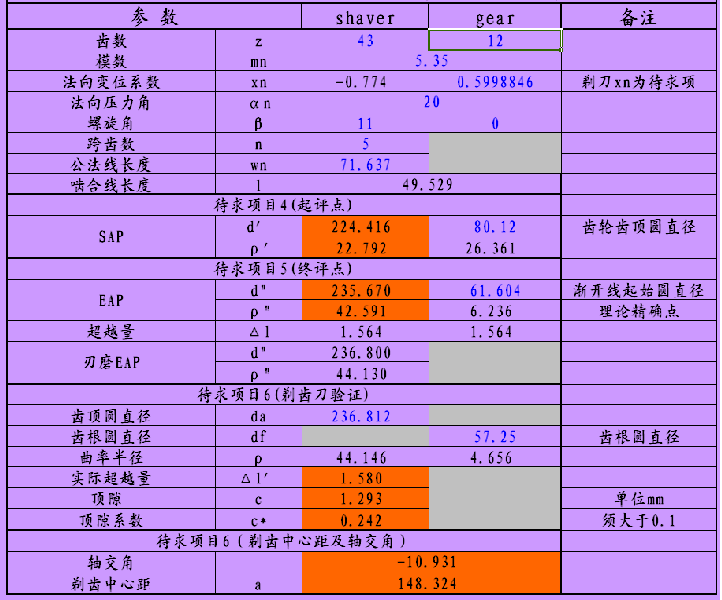

今天仔细看了你计算的结果，咱俩算得基本一致，不过我的程序简单，我用EXCELL编的

纪永君 · 发表于 2011-3-4 11:04

当已经知道滚刀要求速度修型高度等参数后，应该在万能工具显微镜上根据需要测量修型的各部尺寸位置才好

fengyouliang · 发表于 2011-3-4 12:38

你太实在了，那还不把人累死，我们要的是简单、实用、快捷的方法
